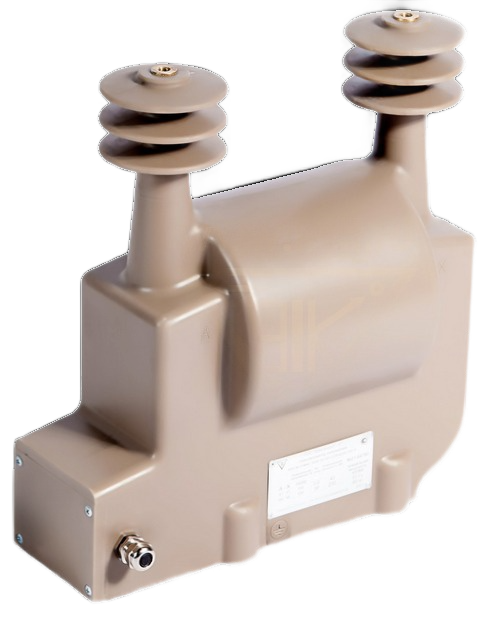

Силовой трансформатор ОЛ-ЭК

Описание

Трансформатор напряжения ОЛ-ЭК — однофазный силовой трансформатор малой мощности с литой изоляцией, предназначенный для питания цепей собственных нужд, автоматики и систем управления в электрических установках до 10 кВ.

Трансформатор не относится к средствам измерения и применяется для обеспечения питания вспомогательных цепей.

Срок службы — не менее 30 лет.
Гарантийный срок эксплуатации — 4 года.

Основные характеристики

• номинальная мощность: 0,63 кВ·А
• класс напряжения: 6 кВ
• климатическое исполнение: УХЛ
• категория размещения: 1 (по ГОСТ 15150)
• номинальное напряжение первичной обмотки: 6,3 кВ
• номинальное напряжение вторичной обмотки: 230 В
• тип конструкции: МН10

Назначение и применение

Трансформатор используется для:

• питания цепей собственных нужд электроустановок
• обеспечения работы систем автоматики и управления
• питания цепей секционирования и АВР
• эксплуатации в распределительных устройствах до 10 кВ

Принцип работы

Трансформатор понижает высокое напряжение до стандартного уровня 230 В, обеспечивая безопасное питание вспомогательных цепей и гальваническую развязку между силовой сетью и цепями управления.
