Силовой трансформатор ОЛС-ЭК М1

Силовые однофазные трансформаторы ОЛС-ЭК М1 предназначены для обеспечения питания цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР) электрических сетей до 10 кВ.

Изделие не является средством измерения и используется для питания вспомогательных цепей.

Трансформаторы устанавливаются в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также в камеры одностороннего обслуживания (КСО), и являются комплектующими изделиями.

Климатическое исполнение — «У», «УХЛ» или «Т», категории размещения 2 или 3 по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Основные характеристики

• номинальная мощность: 0,63 кВ·А
• класс напряжения: 6 / 10 кВ
• наибольшее рабочее напряжение: 7,2 / 12 кВ
• номинальное напряжение первичной обмотки:
  • 6; 6,3; 6,6 кВ (6 кВ)
  • 10; 10,5; 11 кВ (10 кВ)
• номинальный ток первичной обмотки:
  • 0,1–0,11 А (6 кВ)
  • 0,06–0,07 А (10 кВ)
• номинальное напряжение вторичной обмотки: 100; 209; 220; 231 В
• номинальный ток вторичной обмотки: 2,72–6,3 А
• допустимая перегрузка по току: 10%
• ток холостого хода: до 0,99 А
• потери холостого хода: не более 50 Вт
• потери короткого замыкания: не более 55 Вт
• напряжение короткого замыкания: 5,5%
• частота: 50 / 60 Гц
• схема и группа соединения обмоток: 1/1-0
• масса: до 20 кг

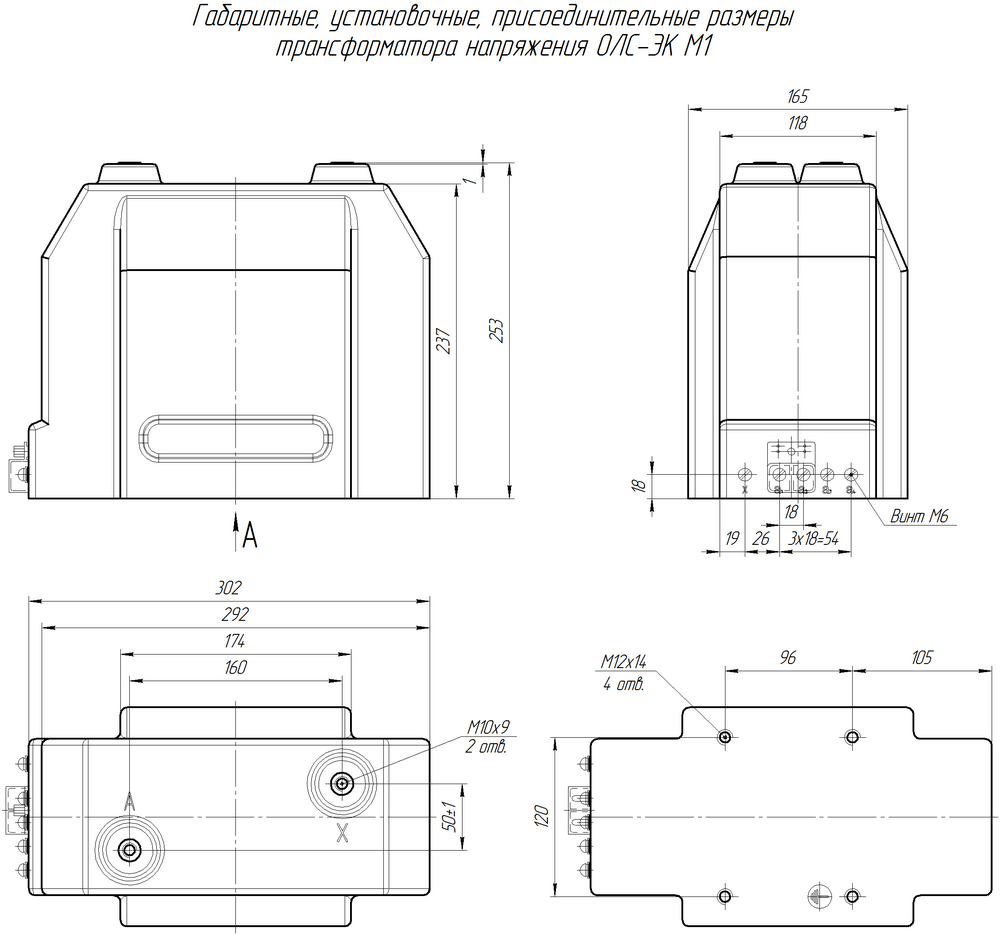

• габаритные размеры (Д×Ш×В): 302×165×253 мм

Назначение и применение

Трансформатор применяется для:

• питания цепей собственных нужд КРУ и КСО
• обеспечения работы систем АВР
• питания цепей автоматики и управления
• эксплуатации в распределительных сетях до 10 кВ

Принцип работы

Трансформатор снижает напряжение сети до уровня вторичных цепей, обеспечивая питание устройств автоматики и собственных нужд с гальванической развязкой от высоковольтной части электроустановки.
