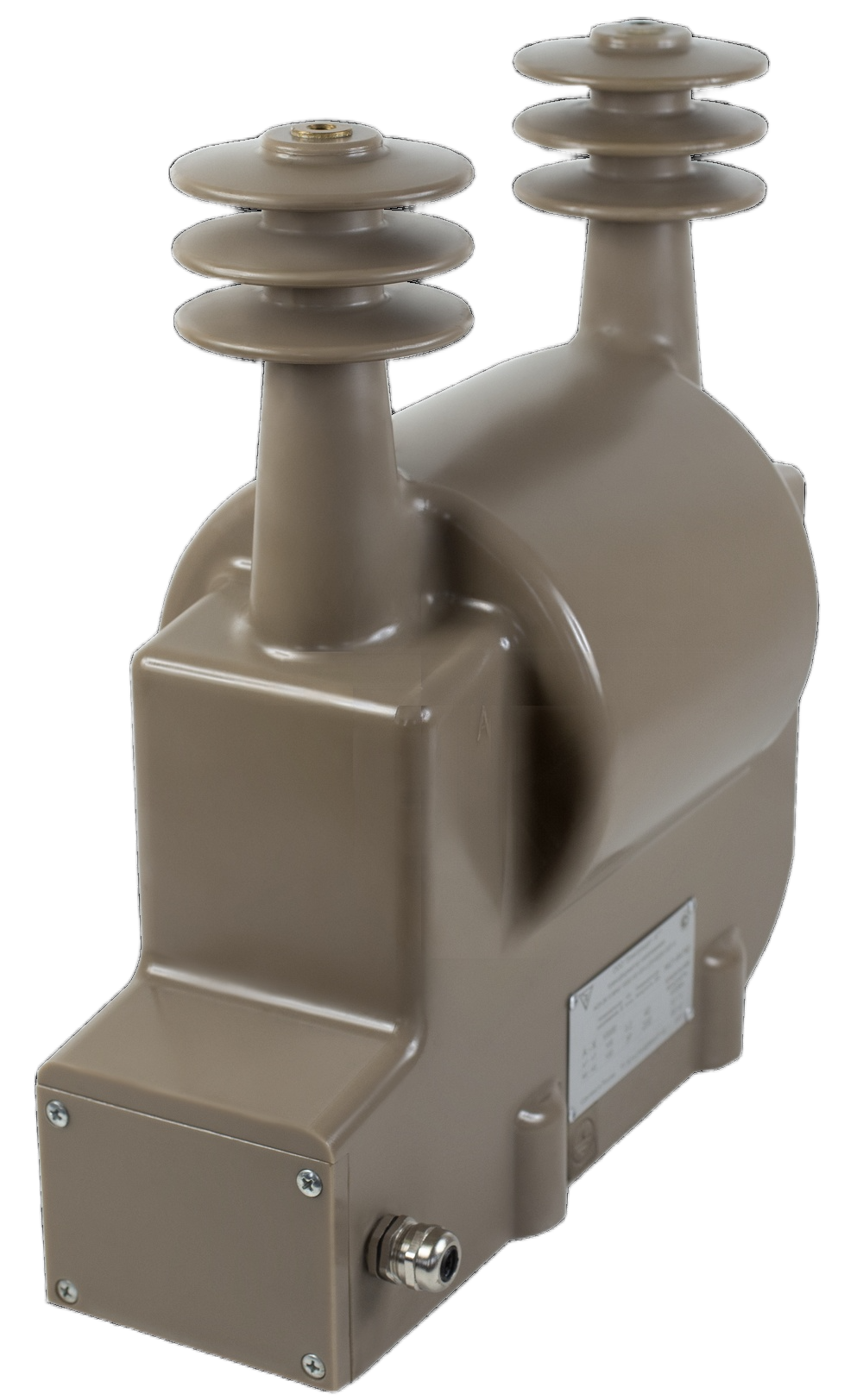

Сертификация ГОСТ и ТР ТССиловые однофазные трансформаторы ОЛС-ЭК МН10 предназначены для питания цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР) электрических сетей до 10 кВ.
Изделия не являются средствами измерения и используются для питания вспомогательных цепей электроустановок.
Трансформаторы применяются в комплектных распределительных устройствах (КРУ) наружной установки, а также в камерах одностороннего обслуживания (КСО), и являются комплектующими изделиями.
Климатическое исполнение — «У», «УХЛ» или «Т», категория размещения 1 по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Трансформатор применяется для:
Трансформатор преобразует высокое напряжение сети в пониженное, обеспечивая питание цепей управления и автоматики, а также гальваническую развязку между силовой сетью и цепями собственных нужд оборудования.
| Номинальная мощность, кВ∙А | 0,63 |
| Класс напряжения, кВ | 6 |
| Наибольшее рабочее напряжение, кВ | 7,2 |
| Номинальное напряжение первичной обмотки, кВ | 6; 6,3; 6,6 |
| Номинальный ток первичной обмотки, А | 0,11; 0,11; 0,1 |
| Номинальное напряжение вторичной обмотки, В* | |
| х-а1 | 6,3 |
| х-а2 | 3,01 |
| х-а3 | 2,86 |
| х-а4 | 2,72 |
| Номинальный ток вторичной обмотки, А* | |
| Допустимая перегрузка по току, % | 10 |
| Ток холостого хода, А, не более | 0.99 |
| Потери холостого хода, Вт, не более | 50 |
| Напряжение короткого замыкания, % | 5,5 |
| Потери короткого замыкания, Вт, не более | 55 |
| Допуски на основные характеристики | |
| на ток холостого хода | 30% |
| на потери холостого хода | 15% |
| на потери короткого замыкания | 10% |
| на напряжение короткого замыкания | 10% |
| Номинальная частота, Гц | 50 или 60 |
| Схема и группа соединения обмоток | 1/1-0 |
| Масса, кг не более | до 50 |

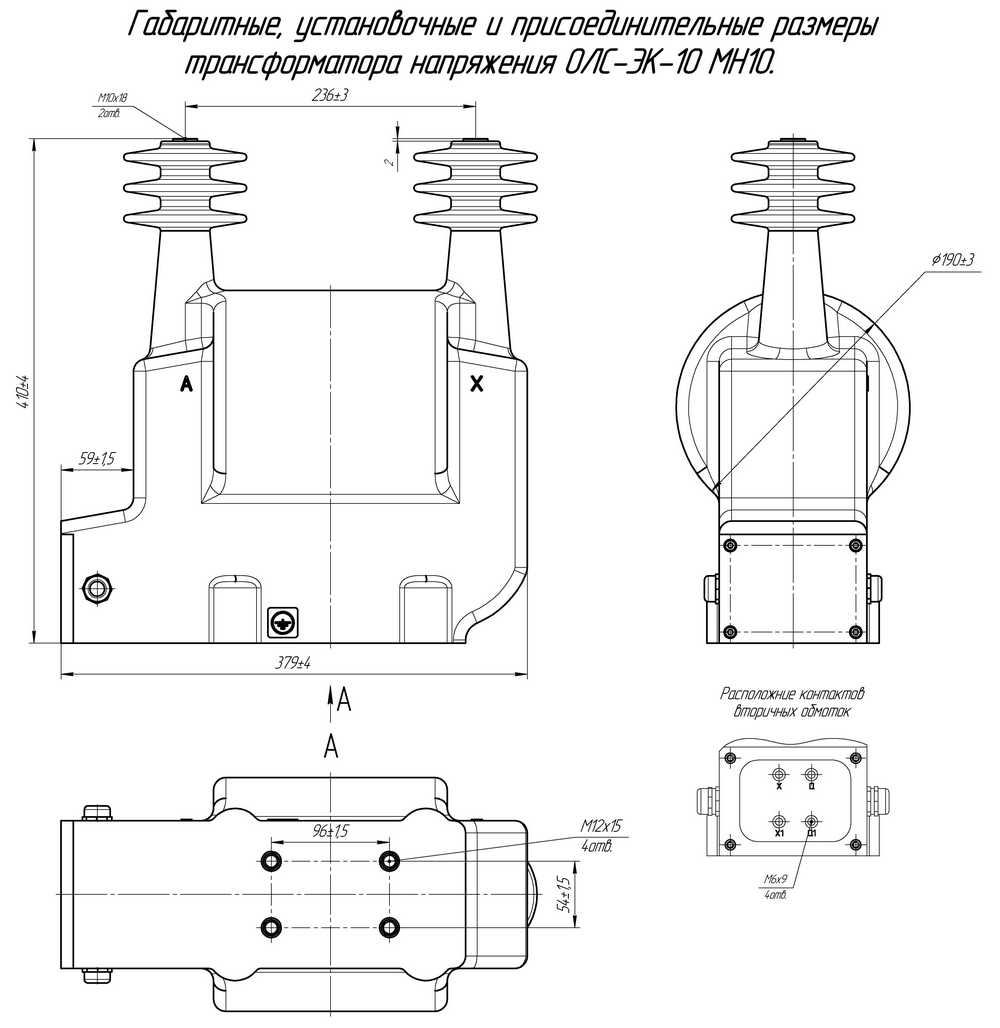

| Габаритные размеры, (ДхШхВ) | 379х190х410 |
| Средняя наработка на отказ, ч | 400000 |
| Средний срок службы, лет | 30 |
| Номинальная мощность, кВ∙А | 0,63 |
| Класс напряжения, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальное напряжение первичной обмотки, кВ | 10; 10,5;11 |
| Номинальный ток первичной обмотки, А | 0,07; 0,065; 0,06 |
| Номинальное напряжение вторичной обмотки, В* | |
| х-а1 | 6,3 |
| х-а2 | 3,01 |
| х-а3 | 2,86 |
| х-а4 | 2,72 |
| Номинальный ток вторичной обмотки, А* | |
| Допустимая перегрузка по току, % | 10 |
| Ток холостого хода, А, не более | 0.99 |
| Потери холостого хода, Вт, не более | 50 |
| Напряжение короткого замыкания, % | 5,5 |
| Потери короткого замыкания, Вт, не более | 55 |
| Допуски на основные характеристики | |
| на ток холостого хода | 30% |
| на потери холостого хода | 15% |
| на потери короткого замыкания | 10% |
| на напряжение короткого замыкания | 10% |
| Номинальная частота, Гц | 50 или 60 |
| Схема и группа соединения обмоток | 01.01.2000 |
| Масса, кг не более | до 50 |
| Габаритные размеры, (ДхШхВ) | 379х190х410 |
| Средняя наработка на отказ, ч | 400000 |
| Средний срок службы, лет | 30 |
| Номинальная мощность, кВ∙А | 1,25 |
| Класс напряжения, кВ | 6 |
| Наибольшее рабочее напряжение, кВ | 7,2 |
| Номинальное напряжение первичной обмотки, кВ | 6; 6,3; 6,6 |
| Номинальный ток первичной обмотки, А | 0,22; 0,2; 0,2 |
| Номинальное напряжение вторичной обмотки, В* | |
| х-а1 | 12,5 |
| х-а2 | 5,98 |
| х-а3 | 5,68 |
| х-а4 | 5,41 |
| Номинальный ток вторичной обмотки, А* | |
| Допустимая перегрузка по току, % | 10 |
| Ток холостого хода, А, не более | 1,98 |
| Потери холостого хода, Вт, не более | 50 |
| Напряжение короткого замыкания, % | 5,5 |
| Потери короткого замыкания, Вт, не более | 55 |
| Допуски на основные характеристики | |
| на ток холостого хода | 30% |
| на потери холостого хода | 15% |
| на потери короткого замыкания | 10% |
| на напряжение короткого замыкания | 10% |
| Номинальная частота, Гц | 50 или 60 |
| Схема и группа соединения обмоток | 01.01.2000 |
| Масса, кг не более | до 50 |
| Габаритные размеры, (ДхШхВ) | 379х190х410 |
| Средняя наработка на отказ, ч | 400000 |
| Средний срок службы, лет | 30 |
| Номинальная мощность, кВ∙А | 1,25 |
| Класс напряжения, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальное напряжение первичной обмотки, кВ | 10; 10,5;11 |
| Номинальный ток первичной обмотки, А | 0,13; 0,125; 0,12 |
| Номинальное напряжение вторичной обмотки, В* | |
| х-а1 | 12,5 |
| х-а2 | 5,98 |
| х-а3 | 5,68 |
| х-а4 | 5,41 |
| Номинальный ток вторичной обмотки, А* | |
| Допустимая перегрузка по току, % | 10 |
| Ток холостого хода, А, не более | 1,98 |
| Потери холостого хода, Вт, не более | 50 |
| Напряжение короткого замыкания, % | 5,5 |
| Потери короткого замыкания, Вт, не более | 55 |
| Допуски на основные характеристики | |
| на ток холостого хода | 30% |
| на потери холостого хода | 15% |
| на потери короткого замыкания | 10% |
| на напряжение короткого замыкания | 10% |
| Номинальная частота, Гц | 50 или 60 |
| Схема и группа соединения обмоток | 01.01.2000 |
| Масса, кг не более | до 50 |
| Габаритные размеры, (ДхШхВ) | 379х190х410 |
| Средняя наработка на отказ, ч | 400000 |
| Средний срок службы, лет | 30 |
