ОЛСП-ЭК М2

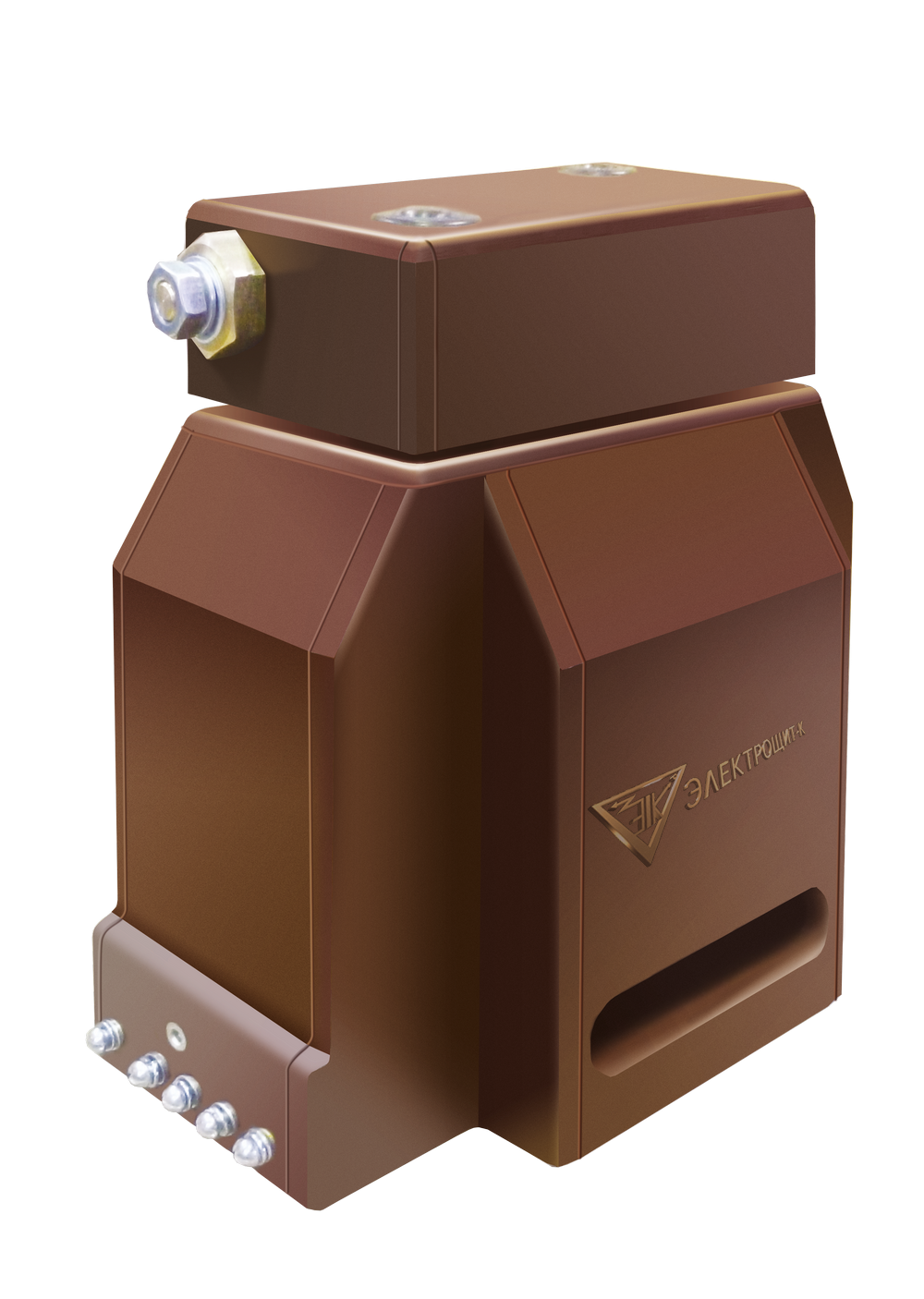

Силовой трансформатор ОЛСП-ЭК М2

Силовые однофазные трансформаторы ОЛСП-ЭК М2 предназначены для обеспечения питания цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР) электрических сетей до 10 кВ.

Изделие не является средством измерения и применяется для питания вспомогательных цепей.

Трансформаторы оснащены предохранительным устройством и имеют литую изоляцию.

Устанавливаются в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также в камеры одностороннего обслуживания (КСО), и являются комплектующими изделиями.

Климатическое исполнение — «У», «УХЛ» или «Т», категории размещения 2 или 3 по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Основные характеристики

• номинальная мощность: 1,25 кВ·А
• класс напряжения: 6 / 10 кВ
• наибольшее рабочее напряжение: 7,2 / 12 кВ
• номинальное напряжение первичной обмотки:
  • 6; 6,3; 6,6 кВ (6 кВ)
  • 10; 10,5; 11 кВ (10 кВ)
• номинальный ток первичной обмотки:
  • 0,2–0,22 А (6 кВ)
  • 0,12–0,13 А (10 кВ)
• номинальное напряжение вторичной обмотки: 100; 209; 220; 231 В
• номинальный ток вторичной обмотки: 5,41–12,5 А
• потери холостого хода: не более 50 Вт
• потери короткого замыкания: не более 55 Вт
• напряжение короткого замыкания: 5,5%
• частота: 50 / 60 Гц
• схема и группа соединения обмоток: 1/1-0
• масса: до 30 кг

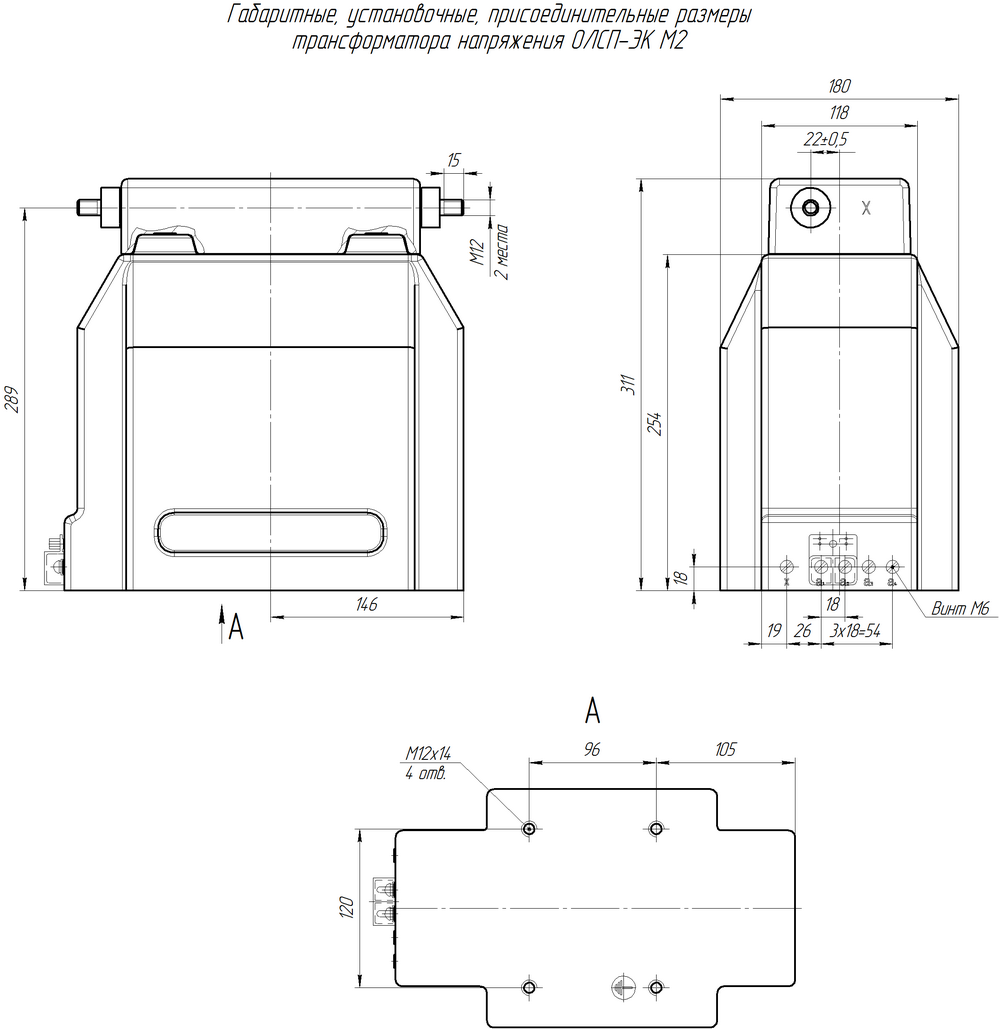

• габаритные размеры (Д×Ш×В): 302×180×331 мм

Назначение и применение

Трансформатор применяется для:

• питания цепей собственных нужд КРУ и КСО
• обеспечения работы систем АВР
• питания цепей автоматики и управления
• защиты цепей питания за счет встроенного предохранительного устройства

Принцип работы

Трансформатор понижает напряжение сети до безопасного уровня вторичных цепей, обеспечивая питание устройств автоматики и собственных нужд. Встроенное предохранительное устройство повышает надежность и защищает оборудование при аварийных режимах.
