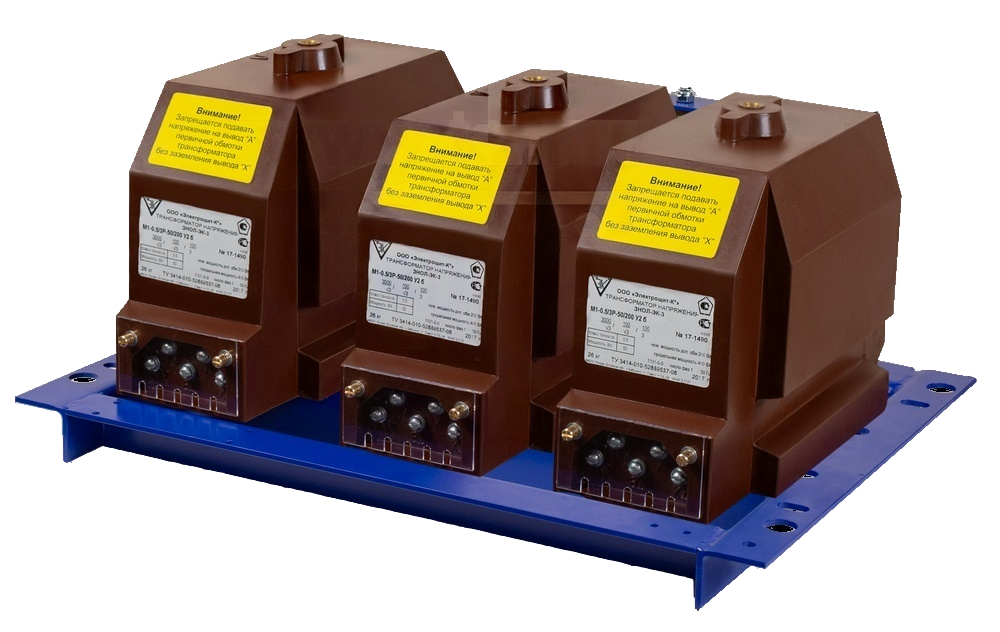

Трехфазная группа трансформаторов 3хЗНОЛ-ЭК М3Т
Трёхфазная группа 3хЗНОЛ-ЭК М3Т состоит из трёх однофазных трансформаторов напряжения ЗНОЛ-ЭК габарита М3 на классы напряжения 3–24 кВ, собранных в группу, установленную на раме и снабжённую резисторами.

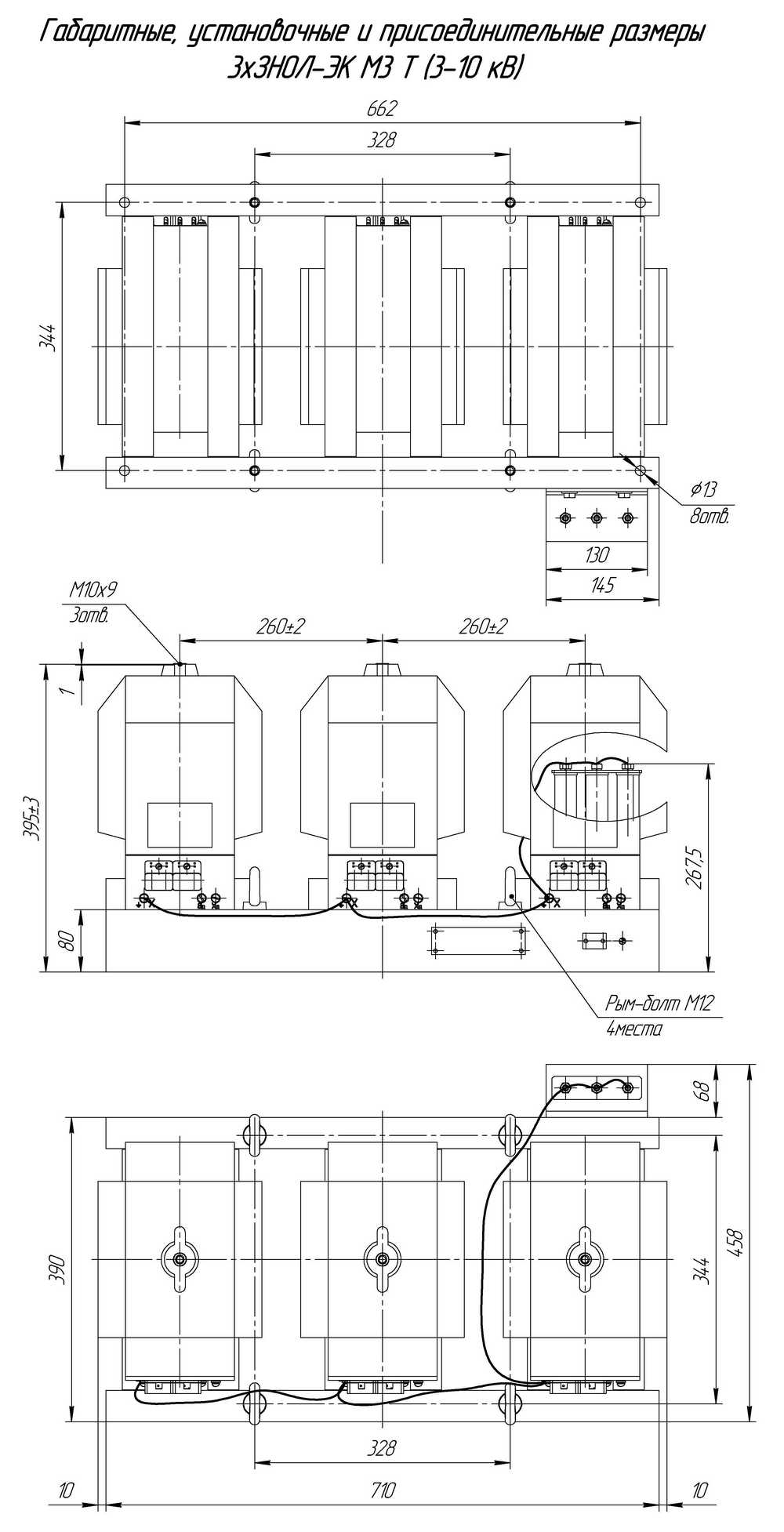

Конструктивные особенности 3хЗНОЛ-ЭК М3Т
- трёхфазная группа трансформаторов напряжения, состоящая из трёх однофазных трансформаторов ЗНОЛ-ЭК М3;
- исполнение на классы напряжения от 3 до 24 кВ;
- установка трансформаторов в группу на общей раме с резисторами;
- применение в системах электроснабжения с изолированной нейтралью и нейтралью, заземлённой через дугогасящий реактор или резистор;
- предназначены для цепей измерения, защиты, автоматики, управления и сигнализации;
- применение в комплектных распределительных устройствах, камерах КСО и системах собственных нужд электростанций и подстанций;
- возможность контроля показателей качества электрической энергии (ПКЭ);
Основные параметры
Класс напряжения: от 3 до 24 кВ
Наибольшее рабочее напряжение: от 3,6 до 26,5 кВ
Номинальное линейное первичное напряжение: от 3000 до 24000 В
Номинальное линейное вторичное напряжение: от 100 до 800 В
Мощность
Трёхфазная мощность в классе точности, В·А:
- 0,2 → 150 В·А
- 0,5 → 300 В·А
- 1,0 → 450 В·А
- 3,0 / 3Р / 6Р → 600 В·А
Дополнительные параметры
- Мощность нагрузки на выводах разомкнутого треугольника (100 В, cosφ = 0,8): 400 В·А
- Напряжение на выводах разомкнутого треугольника:
- при симметричном режиме: не более 3 В
- при замыкании одной фазы на землю: 90–110 В
- Основная частота: 50 Гц
