Трансформатор напряжения

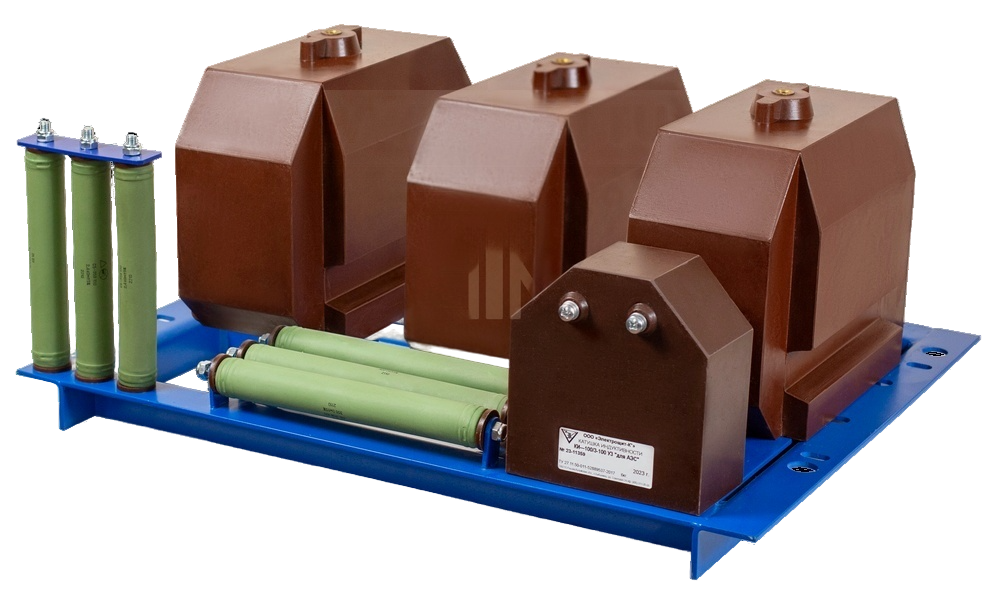

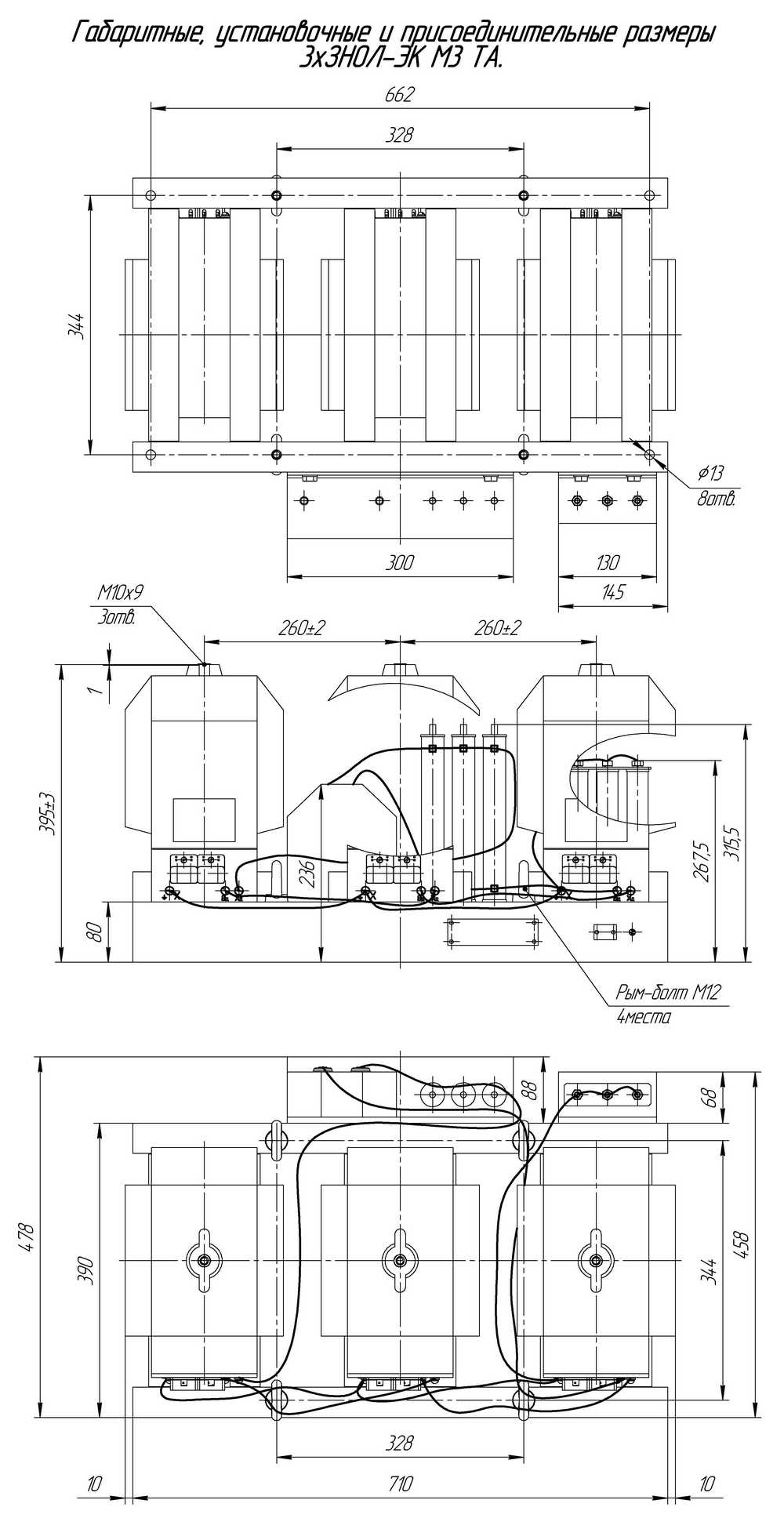

Трёхфазная группа 3хЗНОЛ-ЭК М3ТА состоит из трёх однофазных трансформаторов напряжения ЗНОЛ-ЭК габарита М3 на классы напряжения 3–24 кВ, собранных в группу, расположенную на раме и снабжённую антирезонансным комплектом.
Класс напряжения, кВ от 3 до 24
Наибольшее рабочее напряжение, кВ от 3,6 до 26,5
Номинальное линейное первичное напряжение, В от 3000 до 24000
Номинальное линейное вторичное напряжение, В от 100 до 800
Трёхфазная мощность в классе точности, В·А:
0,2 0,5 1,0 3,0; 3Р; 6Р
150 300 450 600
Мощность нагрузки на выводах разомкнутого треугольника вторичной обмотки при напряжении 100 В и коэффициенте мощности 0,8 (характер нагрузки индуктивный), В·А 400
Напряжение на выводах разомкнутого треугольника вторичных обмоток:
Основная частота, Гц 50
| Класс напряжения, кВ | от 3 до 24 |
| Наибольшее рабочее напряжение, кВ | от 3,6 до 26,5 |
| Номинальное линейное первичное напряжение, В | от 3000 до 24000 |
| Номинальное линейное напряжение основной вторичной обмотки, В | от 100 до 800 |
| Трёхфазная мощность в классе точности, В·А | 0,2 |
| Мощность нагрузки на выводах разомкнутого треугольника вторичной обмотки при напряжении 100 В и коэффициенте мощности 0,8 (характер нагрузки индуктивный), В·А | 400 |
| - при симметричном режиме работы сети, В, не более | 3 |
| - при замыкании одной из фаз сети на землю, В | от 90 до 110 |
| Основная частота, Гц | 50 |
| - с одной вторичной обмоткой | 1/1-0 |
| - с двумя вторичными обмотками | 1/1/1-0-0 |
| - с тремя вторичными обмотками | 1/1/1/1-0-0-0 |
