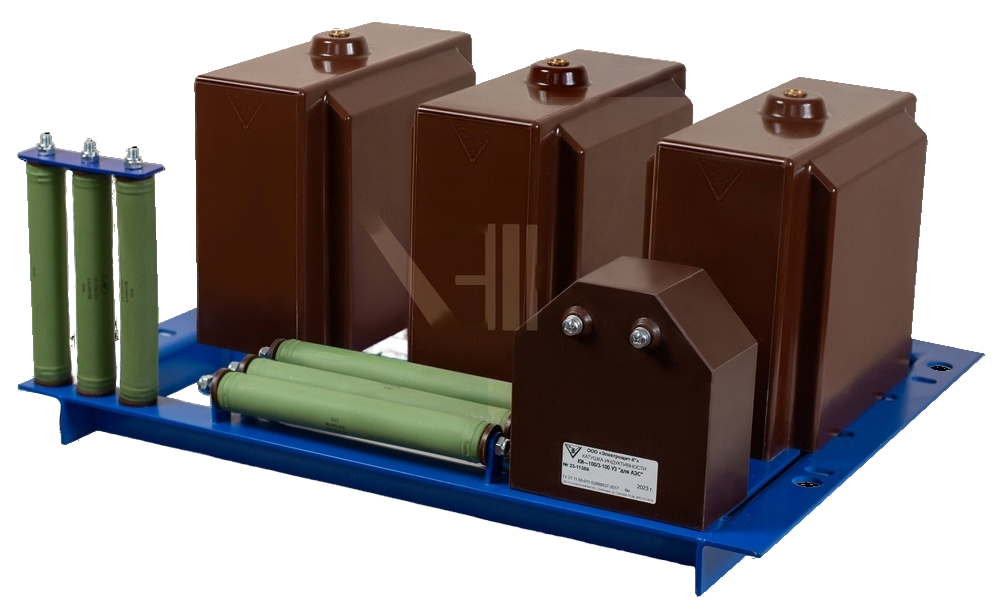

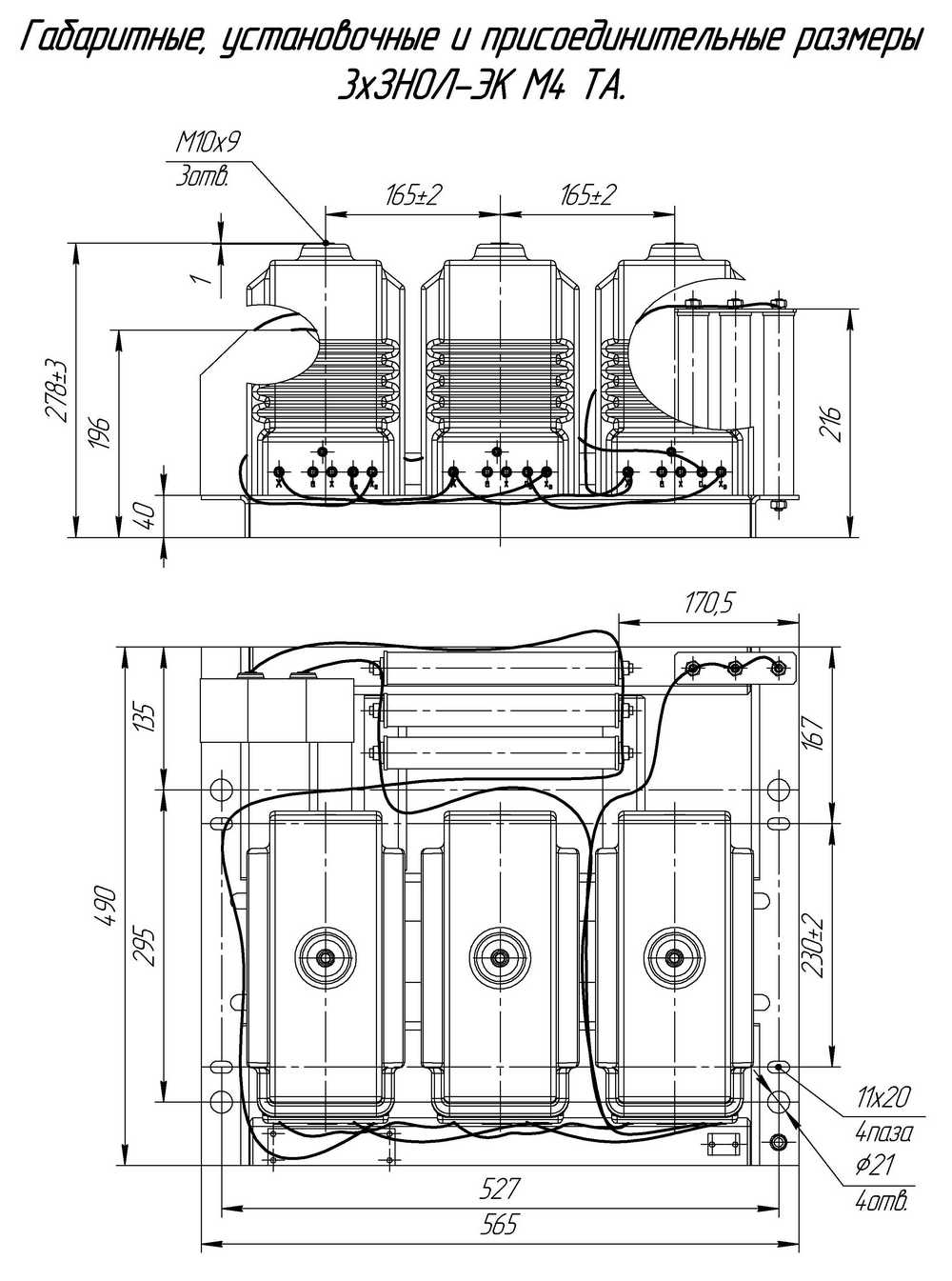

Трёхфазная группа трансформаторов 3хЗНОЛ-ЭК М4ТА

Трёхфазная группа 3хЗНОЛ-ЭК М4ТА состоит из трёх однофазных трансформаторов напряжения ЗНОЛ-ЭК габарита М4 на классы напряжения 3; 6; 10 кВ, собранных в группу, расположенную на раме и снабжённую антирезонансным комплектом.

Основные метрологические характеристики

Класс напряжения, кВ от 3 до 10
Наибольшее рабочее напряжение, кВ от 3,6 до 12
Номинальное линейное первичное напряжение, В от 3000 до 11000
Номинальное линейное вторичное напряжение, В от 100 до 800

Мощность

Трёхфазная мощность в классе точности, В·А:

0,2 0,5 1,0 3,0; 3Р; 6Р
150 300 450 600

Дополнительные параметры

Мощность нагрузки на выводах разомкнутого треугольника вторичной обмотки при напряжении 100 В и коэффициенте мощности 0,8 (характер нагрузки индуктивный), В·А 400

Напряжение на выводах разомкнутого треугольника вторичных обмоток:

• при симметричном режиме работы сети, В, не более 3
• при замыкании одной из фаз сети на землю, В от 90 до 110

Основная частота, Гц 50
