Трансформатор напряжения

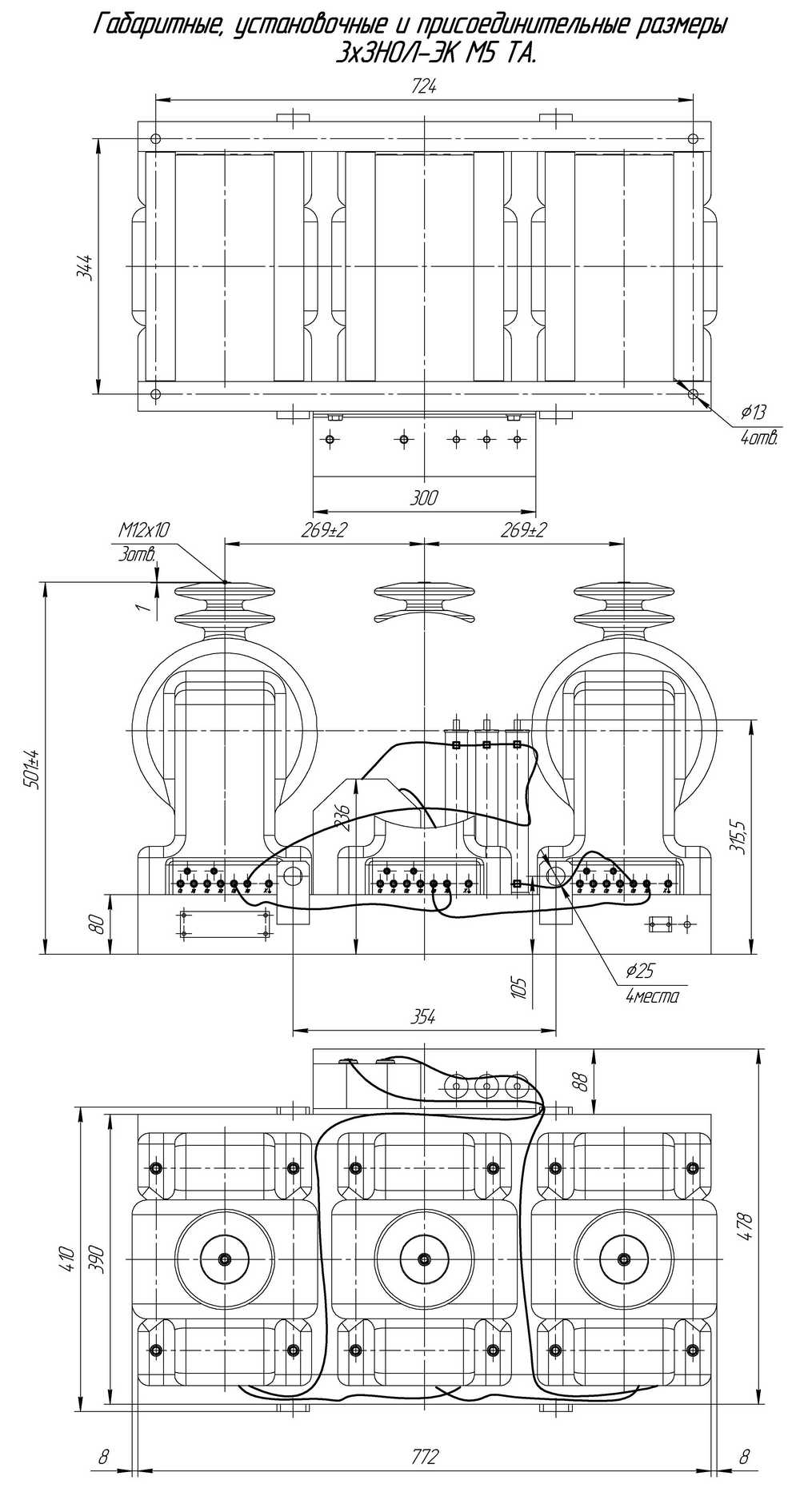

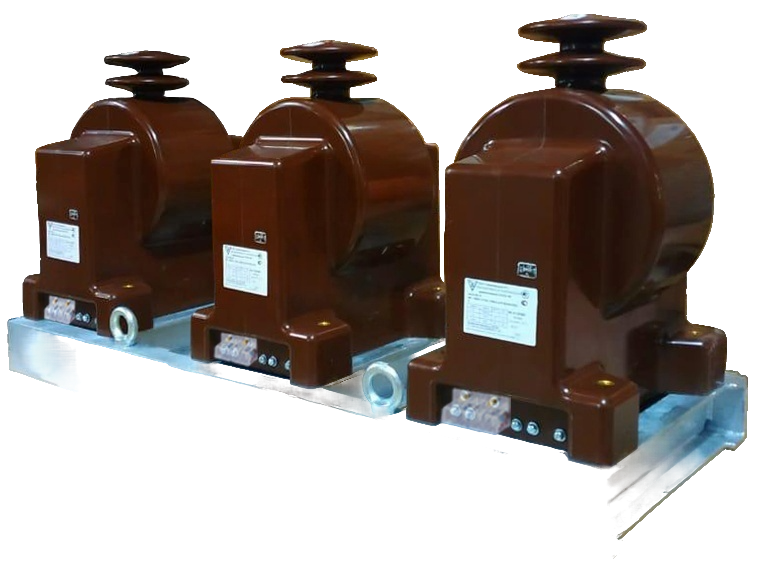

Трёхфазная группа 3хЗНОЛ-ЭК М5ТА состоит из трёх однофазных трансформаторов напряжения ЗНОЛ-ЭК габарита М5 на классы напряжения 15–35 кВ, собранных в группу, установленную на раме и снабжённую антирезонансным комплектом.
Класс напряжения: от 15 до 35 кВ
Наибольшее рабочее напряжение: от 17,5 до 40,5 кВ
Номинальное линейное первичное напряжение: от 13800 до 36000 В
Номинальное линейное вторичное напряжение: от 100 до 800 В
Трёхфазная мощность в классе точности, В·А:
0,2 → 150 В·А
0,5 → 300 В·А
1,0 → 450 В·А
3,0 / 3Р / 6Р → 600 В·А
Мощность нагрузки на выводах разомкнутого треугольника (100 В, cosφ = 0,8): 400 В·А
Напряжение на выводах разомкнутого треугольника:
Основная частота: 50 Гц
| Класс напряжения, кВ | от 15 до 35 |
| Наибольшее рабочее напряжение, кВ | от 17,5 до 40,5 |
| Номинальное линейное первичное напряжение, В | от 13800 до 36000 |
| Номинальное линейное напряжение основной вторичной обмотки, В | от 100 до 800 |
| Трёхфазная мощность в классе точности, В·А | 0,2 |
| Мощность нагрузки на выводах разомкнутого треугольника вторичной обмотки при напряжении 100 В и коэффициенте мощности 0,8 (характер нагрузки индуктивный), В·А | 400 |
| - при симметричном режиме работы сети, В, не более | 3 |
| - при замыкании одной из фаз сети на землю, В | от 90 до 110 |
| Основная частота, Гц | 50 |
| - с одной вторичной обмоткой | 1/1-0 |
| - с двумя вторичными обмотками | 1/1/1-0-0 |
| - с тремя вторичными обмотками | 1/1/1/1-0-0-0 |
| - с четырьмя вторичными обмотками | 1/1/1/1/1-0-0-0-0 |
