3хЗНОЛ-ЭК МН40Т

Трансформатор напряжения

35 кВ40,5 кВот 35000 до 36000 В

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ
Аттестованы в ПАО "Россети"
Внесены в реестр МинПромТорга

Запросить КП Опросный лист

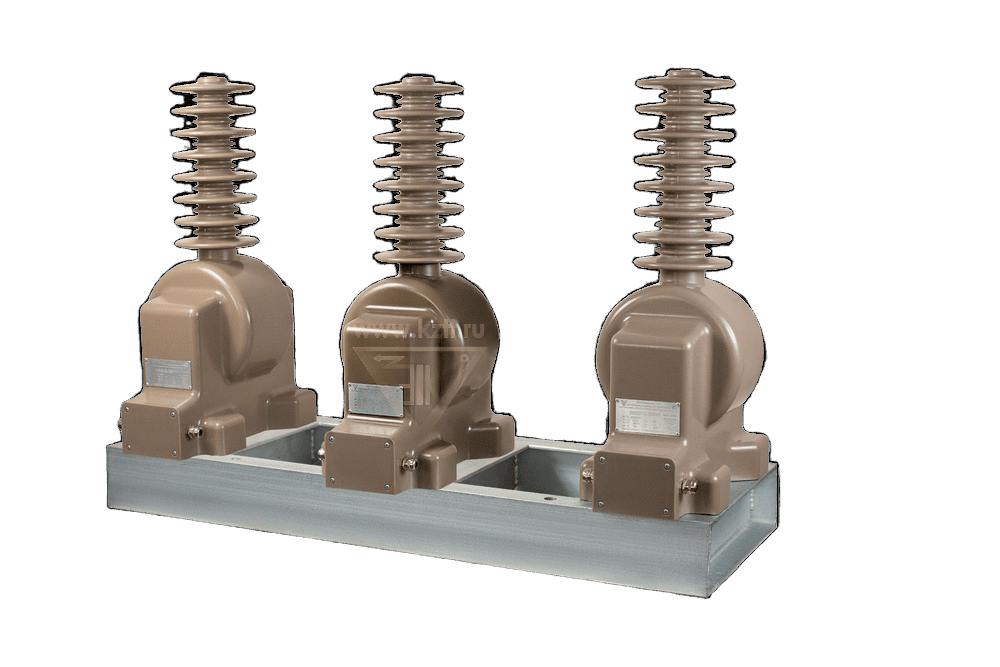

Трехфазная группа трансформаторов 3хЗНОЛ-ЭК МН40Т

Основные особенности конструктивного исполнения

Трёхфазная группа 3хЗНОЛ-ЭК МН40Т состоит из трёх однофазных трансформаторов напряжения ЗНОЛ-ЭК габарита МН40 на класс напряжения 35 кВ, собранных в группу, установленную на раме и снабжённую резисторами.

Основные параметры

Класс напряжения: 35 кВ
Наибольшее рабочее напряжение: 40,5 кВ
Номинальное линейное первичное напряжение: от 35000 до 36000 В
Номинальное линейное вторичное напряжение: от 100 до 800 В

Мощность

Трёхфазная мощность в классе точности, В·А:

0,2 → 150 В·А
0,5 → 300 В·А
1,0 → 450 В·А
3,0 / 3Р / 6Р → 600 В·А

Дополнительные параметры

Мощность нагрузки на выводах разомкнутого треугольника (100 В, cosφ = 0,8): 400 В·А
Напряжение на выводах разомкнутого треугольника:
- при симметричном режиме: не более 3 В
- при замыкании одной фазы на землю: 90–110 В
Основная частота: 50 Гц

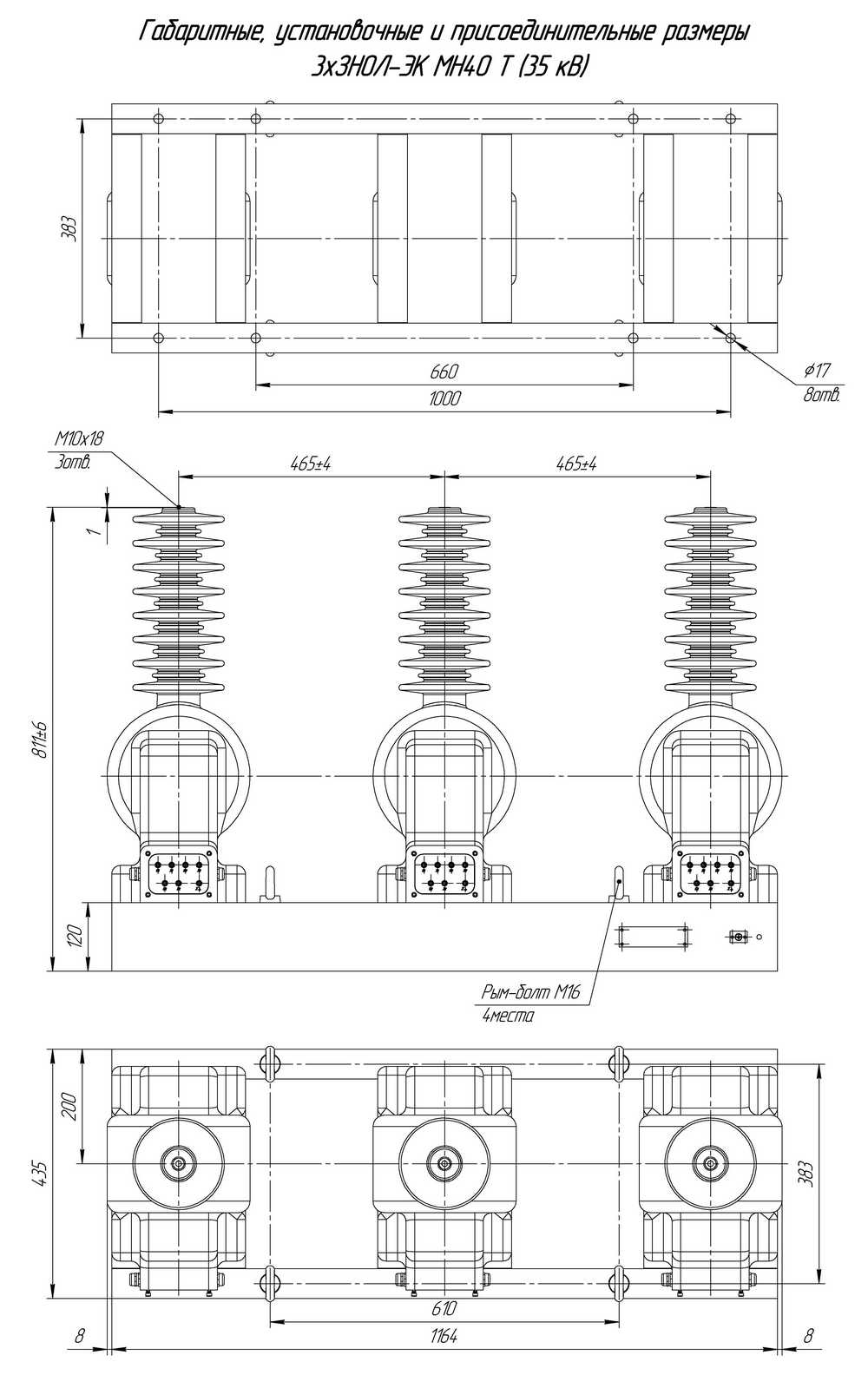

Чертеж

Руководство по эксплуатации

Класс напряжения, кВ	35
Наибольшее рабочее напряжение, кВ	40,5
Номинальное линейное первичное напряжение, В	от 35000 до 36000
Номинальное линейное напряжение основной вторичной обмотки, В	от 100 до 800
Трёхфазная мощность в классе точности, В·А	0,2
Мощность нагрузки на выводах разомкнутого треугольника вторичной обмотки при напряжении 100 В и коэффициенте мощности 0,8 (характер нагрузки индуктивный), В·А	400
- при симметричном режиме работы сети, В, не более	3
- при замыкании одной из фаз сети на землю, В	от 90 до 110
Основная частота, Гц	50
- с одной вторичной обмоткой	1/1-0
- с двумя вторичными обмотками	1/1/1-0-0
- с тремя вторичными обмотками	1/1/1/1-0-0-0
- с четырьмя вторичными обмотками	1/1/1/1/1-0-0-0-0
