Трёхфазная группа трансформаторов 3хЗНОЛП-ЭК М1Т

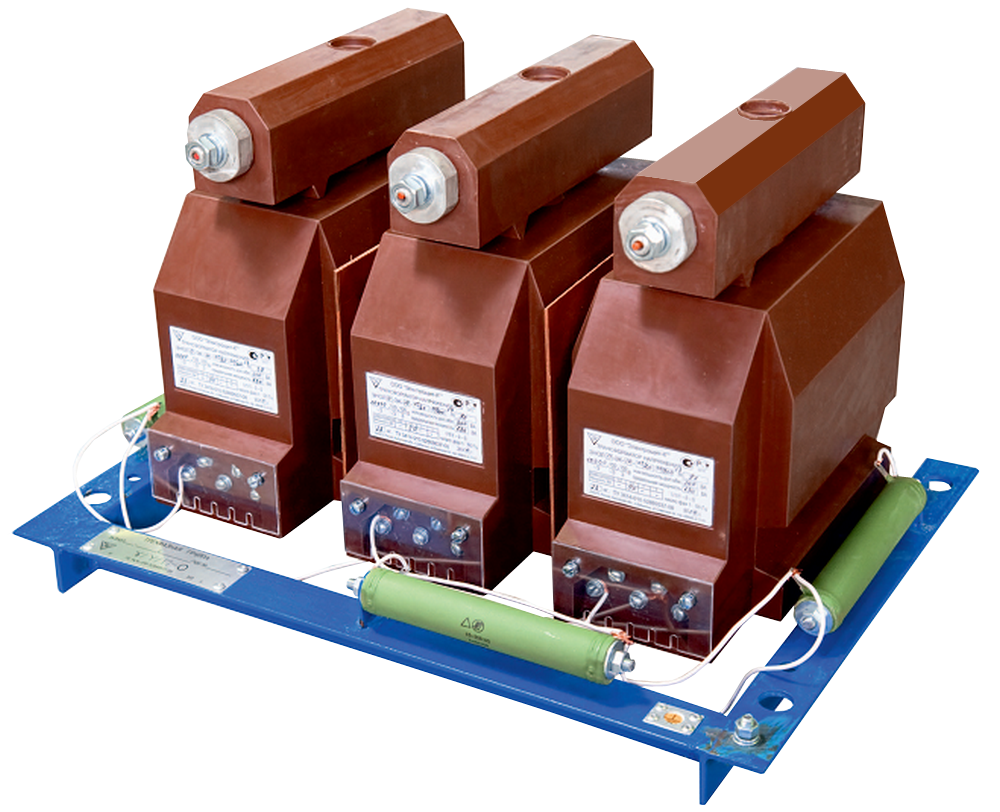

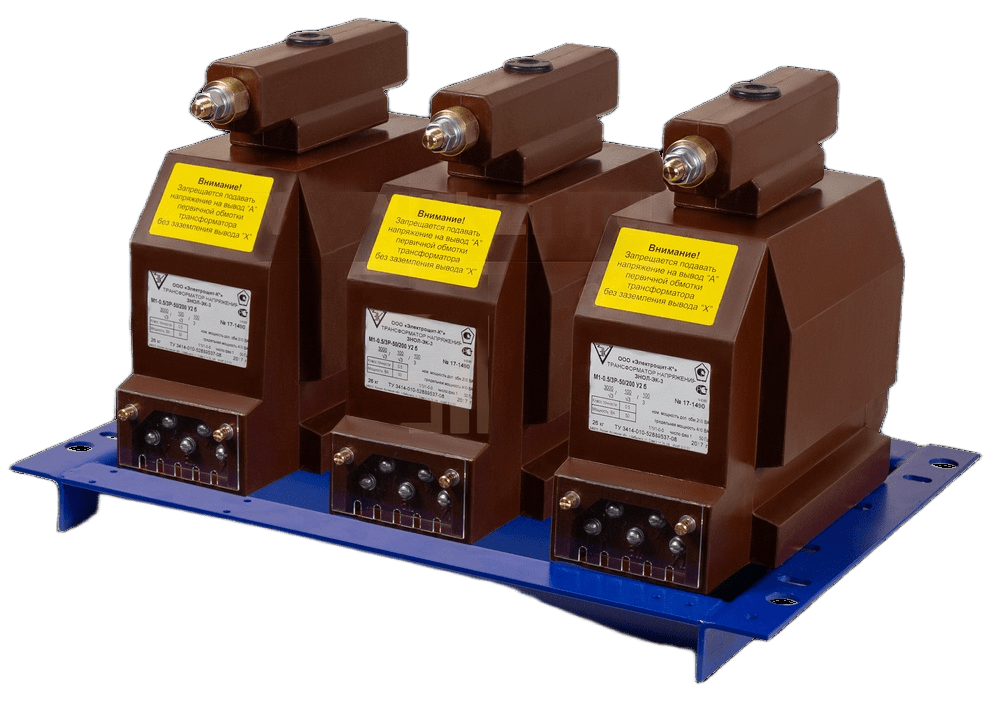

Трёхфазная группа 3хЗНОЛП-ЭК М1Т состоит из трёх однофазных трансформаторов напряжения ЗНОЛП-ЭК габарита М1 на классы напряжения 3; 6; 10 кВ, собранных в группу, установленную на раме и снабжённую резисторами.
Основные параметры
Класс напряжения: от 3 до 10 кВ
Наибольшее рабочее напряжение: от 3,6 до 12 кВ
Номинальное линейное первичное напряжение: от 3000 до 11000 В
Номинальное линейное вторичное напряжение: от 100 до 800 В
Мощность
Трёхфазная мощность в классе точности, В·А:
- 0,2 → 150 В·А
- 0,5 → 300 В·А
- 1,0 → 450 В·А
- 3,0 / 3Р / 6Р → 600 В·А
Дополнительные параметры
- Мощность нагрузки на выводах разомкнутого треугольника (100 В, cosφ = 0,8): 400 В·А
- Напряжение на выводах разомкнутого треугольника:
- при симметричном режиме: не более 3 В
- при замыкании одной фазы на землю: 90–110 В
- Основная частота: 50 Гц
