Трансформатор напряжения

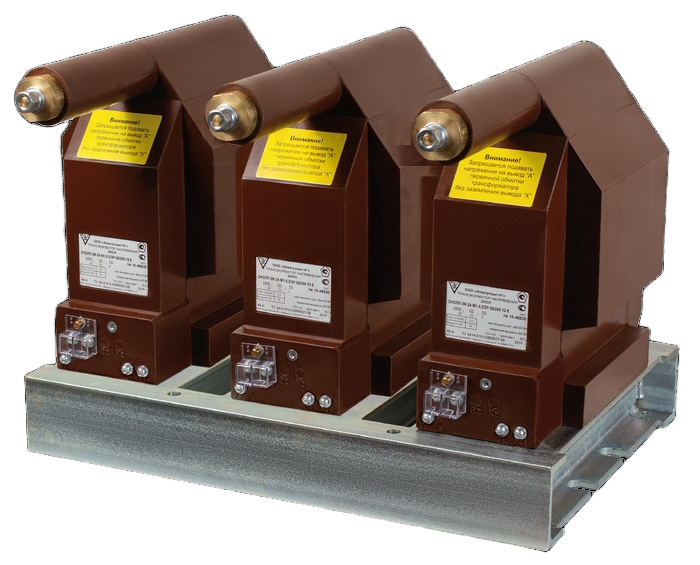

Трёхфазная группа 3хЗНОЛП-ЭК М7Т состоит из трёх однофазных трансформаторов напряжения ЗНОЛП-ЭК габарита М7 на классы напряжения 15–24 кВ, собранных в группу, расположенную на раме и снабжённую резисторами.
Класс напряжения, кВ от 15 до 24
Наибольшее рабочее напряжение, кВ от 17,5 до 26,5
Номинальное линейное первичное напряжение, В от 13800 до 24000
Номинальное линейное вторичное напряжение, В от 100 до 800
Трёхфазная мощность в классе точности, В·А:
0,2 0,5 1,0 3,0; 3Р; 6Р
150 300 450 600
Мощность нагрузки на выводах разомкнутого треугольника вторичной обмотки при напряжении 100 В и коэффициенте мощности 0,8 (характер нагрузки индуктивный), В·А 400
Напряжение на выводах разомкнутого треугольника вторичных обмоток:
Основная частота, Гц 50
| Класс напряжения, кВ | от 15 до 24 |
| Наибольшее рабочее напряжение, кВ | от 17,5 до 26,5 |
| Номинальное линейное первичное напряжение, В | от 13800 до 24000 |
| Номинальное линейное напряжение основной вторичной обмотки, В | от 100 до 800 |
| Трёхфазная мощность в классе точности, В·А | 0,2 |
| Мощность нагрузки на выводах разомкнутого треугольника вторичной обмотки при напряжении 100 В и коэффициенте мощности 0,8 (характер нагрузки индуктивный), В·А | 400 |
| - при симметричном режиме работы сети, В, не более | 3 |
| - при замыкании одной из фаз сети на землю, В | от 90 до 110 |
| Основная частота, Гц | 50 |
| - с одной вторичной обмоткой | 1/1-0 |
| - с двумя вторичными обмотками | 1/1/1-0-0 |
| - с тремя вторичными обмотками | 1/1/1/1-0-0-0 |
| - с четырьмя вторичными обмотками | 1/1/1/1/1-0-0-0-0 |
