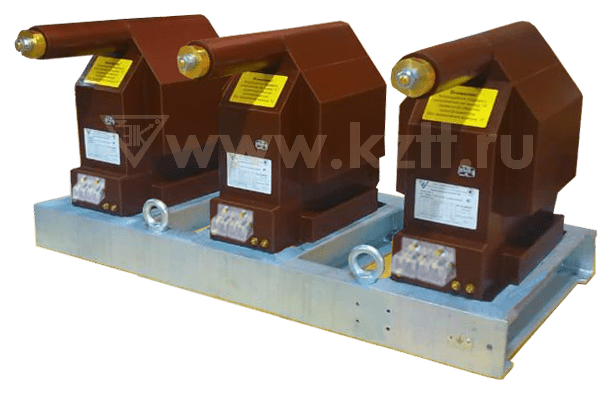

Сертификация ГОСТ и ТР ТСТрансформаторы напряжения НАЛИ-ЭК-24 М7П — это антирезонансные измерительные трансформаторы внутренней установки с литой изоляцией, предназначенные для работы в сетях среднего напряжения 24 кВ. Оборудование применяется в цепях измерения, релейной защиты, автоматики, управления и сигнализации переменного тока частотой 50 и 60 Гц.
Серия НАЛИ-ЭК-24 М7П рассчитана на эксплуатацию в системах электроснабжения с изолированной нейтралью, а также в сетях с нейтралью, заземленной через дугогасящий реактор или резистор. Антирезонансное исполнение обеспечивает устойчивость к феррорезонансным процессам и стабильную работу измерительных цепей в распределительных сетях повышенного класса напряжения.
Трансформаторы напряжения НАЛИ-ЭК-24 М7П применяются на объектах энергетики и промышленности:
Оборудование обеспечивает преобразование напряжения 24 кВ в стандартные вторичные значения для питания приборов учета, устройств релейной защиты и систем автоматики.
НАЛИ-ЭК-24 М7П выполнен на базе однофазных заземляемых трансформаторов напряжения типа ЗНОЛП-ЭК М7. Конструкция предусматривает до трёх вторичных обмоток, что позволяет использовать оборудование в гибких схемах измерения и защиты.
Литая эпоксидная изоляция обеспечивает высокую электрическую прочность, устойчивость к внешним воздействиям и длительный срок службы.
Ключевые конструктивные особенности:
Модель предназначена для эксплуатации в распределительных сетях повышенного напряжения 24 кВ, что делает её актуальной для крупных промышленных и энергетических объектов.
До 3 вторичных обмоток позволяют:
Антирезонансная конструкция снижает вероятность возникновения опасных колебательных режимов, обеспечивая стабильность работы измерительных цепей.
Эпоксидная изоляция обеспечивает:
| Параметр | Значение |
|---|---|
| Класс напряжения | 24 кВ |
| Наибольшее рабочее напряжение | 26,5 кВ |
| Номинальное напряжение первичной обмотки | 24 000 В |
| Номинальная частота | 50 или 60 Гц |
| Классы точности | 0,2; 0,5; 1; 3; 3Р; 6Р |
| Номинальное напряжение вторичных обмоток | 100–800 В |
| Номинальная трехфазная мощность вторичных обмоток | до 600 В·А |
| Габариты (В×Д×Ш) | 790×476×407,5 мм |
| Масса | не более 158 кг |
| Климатическое исполнение | У, УХЛ, Т |
| Категория размещения | 2; 2.1; 3; 3.1 |
Трансформаторы НАЛИ-ЭК-24 М7П соответствуют требованиям ГОСТ 15150-69 и ГОСТ 15543.1-89 и предназначены для эксплуатации в различных климатических условиях. Оборудование применяется в закрытых распределительных устройствах и на промышленных энергетических объектах.
Повышенный класс напряжения требует усиленной изоляции и высокой надежности конструкции, что реализовано в данной серии.
Трансформаторы напряжения НАЛИ-ЭК-24 М7П востребованы благодаря:
Серия НАЛИ-ЭК-24 М7П является надежным решением для распределительных сетей повышенного напряжения, обеспечивая точность измерений и устойчивость работы защитных систем.
| Класс напряжения, кВ | 24 |
| Наибольшее рабочее напряжение, кВ | 26,5 |
| Номинальное напряжение первичной обмотки, В | 24000 |
| Классы точности вторичных обмоток по ГОСТ 1983-2015 | 0,2; 0,5; 1,0; 3,0; 3Р; 6Р |
| Номинальное линейное напряжение вторичных обмоток, В | от 100 до 800 |
| Номинальная трехфазная мощность вторичных обмоток, В·А, не более: в классе точности | |
| 0,2 | 105 |
| 0,5 | 240 |
| 1 | 300 |
| 3; 3Р; 6Р | 600 |
| Номинальная частота, Гц | 50 или 60 |

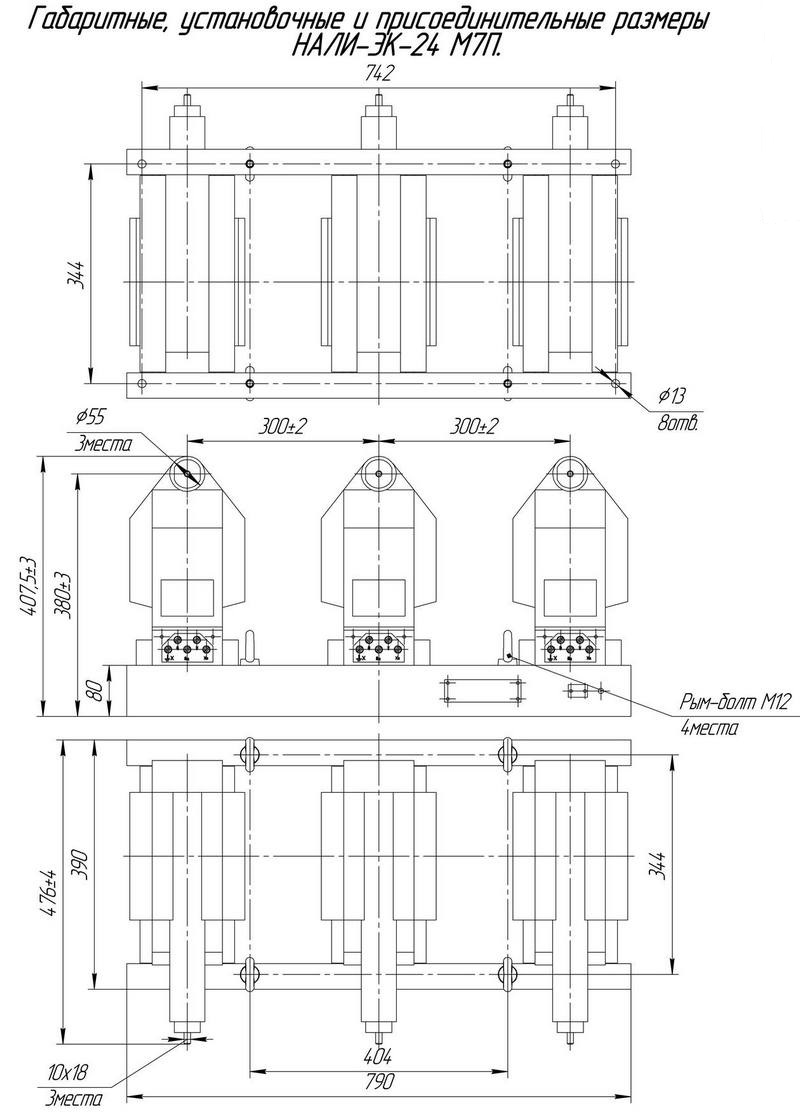

| Габаритные размеры (ВхДхШ), мм, не более: | 790×476х407,5 |
| Масса, кг, не более: | 158 |
| Климатическое исполнение по ГОСТ 15150-69 | У; УХЛ; Т |
| Категория размещения по ГОСТ 15150-69 | 2; 2.1; 3; 3.1 |
