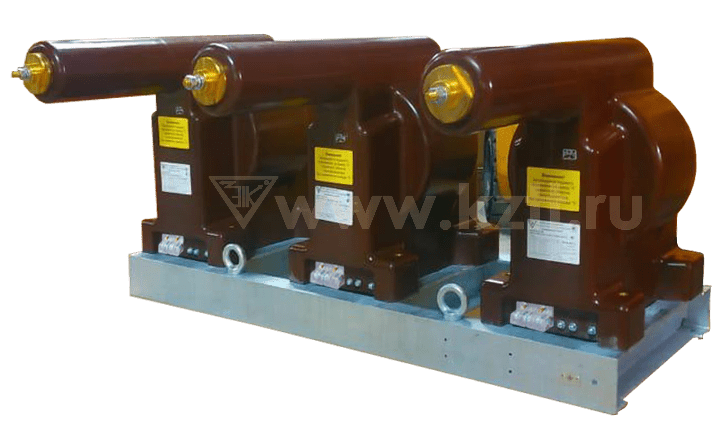

Сертификация ГОСТ и ТР ТСТрансформаторы напряжения НАЛИ-ЭК-35 М8П — это антирезонансные измерительные трансформаторы внутренней установки с литой изоляцией, предназначенные для работы в сетях высокого напряжения 35 кВ. Оборудование применяется в цепях измерения, релейной защиты, автоматики, управления и сигнализации переменного тока частотой 50 и 60 Гц.
Серия НАЛИ-ЭК-35 М8П рассчитана на эксплуатацию в системах электроснабжения с изолированной нейтралью, а также в сетях с нейтралью, заземленной через дугогасящий реактор или резистор. Антирезонансное исполнение обеспечивает устойчивость к феррорезонансным процессам и стабильную работу измерительных цепей в распределительных сетях высокого класса напряжения.
Трансформаторы напряжения НАЛИ-ЭК-35 М8П применяются на объектах энергетики и промышленности:
Оборудование обеспечивает преобразование напряжения 35 кВ в стандартные вторичные значения для питания приборов учета, релейной защиты и систем автоматики.
НАЛИ-ЭК-35 М8П выполнен на базе однофазных заземляемых трансформаторов напряжения типа ЗНОЛП-ЭК М8. Конструкция предусматривает до трёх вторичных обмоток, что позволяет применять трансформатор в различных схемах измерения и защиты.
Литая эпоксидная изоляция обеспечивает высокую электрическую прочность, устойчивость к внешним воздействиям и длительный срок службы оборудования.
Ключевые конструктивные особенности:
Модель предназначена для распределительных сетей высокого напряжения, что делает её актуальной для крупных энергетических объектов и узлов передачи электроэнергии.
Антирезонансная конструкция снижает вероятность возникновения опасных колебательных режимов и обеспечивает стабильность работы измерительных цепей.
Эпоксидная изоляция обеспечивает:
До 3 вторичных обмоток позволяют:
| Параметр | Значение |
|---|---|
| Класс напряжения | 35 кВ |
| Наибольшее рабочее напряжение | 40,5 кВ |
| Номинальное напряжение первичной обмотки | 36 000 В |
| Номинальная частота | 50 или 60 Гц |
| Классы точности | 0,2; 0,5; 1; 3; 3Р; 6Р |
| Номинальное напряжение вторичных обмоток | 100–800 В |
| Номинальная трехфазная мощность вторичных обмоток | до 600 В·А |
| Габариты (В×Д×Ш) | 810×653×454 мм |
| Масса | не более 231 кг |
| Климатическое исполнение | У, УХЛ, Т |
| Категория размещения | 2; 2.1; 3; 3.1 |
Трансформаторы НАЛИ-ЭК-35 М8П соответствуют требованиям ГОСТ 15150-69 и ГОСТ 15543.1-89 и предназначены для эксплуатации в различных климатических условиях. Оборудование применяется в закрытых распределительных устройствах и на объектах энергетики высокого напряжения.
Повышенный класс напряжения требует усиленной изоляции и высокой надежности конструкции, что реализовано в данной серии.
Трансформаторы напряжения НАЛИ-ЭК-35 М8П востребованы благодаря:
Серия НАЛИ-ЭК-35 М8П является надежным решением для распределительных сетей высокого напряжения, обеспечивая точность измерений и устойчивость работы защитных систем.
| Класс напряжения, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальное напряжение первичной обмотки, В | 36000 |
| Классы точности вторичных обмоток по ГОСТ 1983-2015 | 0,2; 0,5; 1,0; 3,0; 3Р; 6Р |
| Номинальное линейное напряжение вторичных обмоток, В | от 100 до 800 |
| Номинальная трехфазная мощность вторичных обмоток, В·А, не более: в классе точности | |
| 0,2 | 105 |
| 0,5 | 240 |
| 1 | 300 |
| 3; 3Р; 6Р | 600 |
| Номинальная частота, Гц | 50 или 60 |

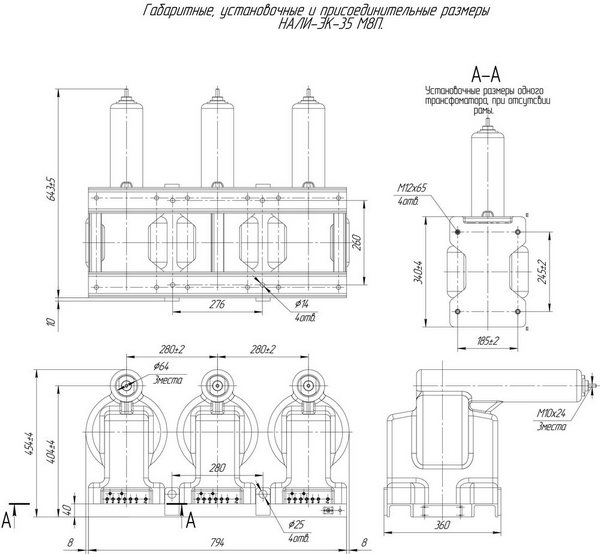

| Габаритные размеры (ВхДхШ), мм, не более: | 810×653х454 |
| Масса, кг, не более: | 231 |
| Климатическое исполнение по ГОСТ 15150-69 | У; УХЛ; Т |
| Категория размещения по ГОСТ 15150-69 | 2; 2.1; 3; 3.1 |
