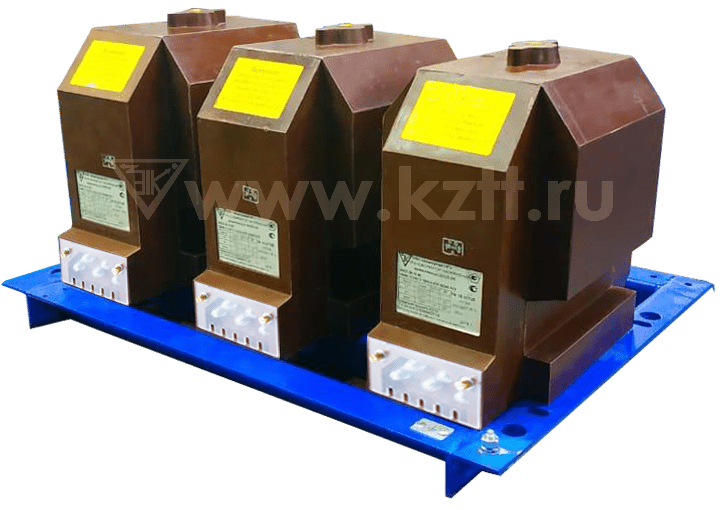

Трансформаторы напряжения антирезонансные НАЛИ-ЭК М1

Трансформаторы напряжения НАЛИ-ЭК М1 — это антирезонансные литые измерительные трансформаторы внутренней установки, предназначенные для работы в сетях среднего напряжения 3–10 кВ. Оборудование применяется в системах коммерческого и технического учета электроэнергии, релейной защиты, автоматики, сигнализации и измерения параметров сети на объектах энергетики и промышленности.

Конструкция серии НАЛИ-ЭК М1 разработана для эксплуатации в сетях с изолированной нейтралью, а также в системах с нейтралью, заземленной через дугогасящий реактор или резистор. Антирезонансное исполнение позволяет снизить вероятность возникновения феррорезонансных процессов, способных вызывать аварийные режимы, перегрев оборудования и повреждение измерительных цепей.

Назначение и область применения

Трансформаторы напряжения НАЛИ-ЭК М1 используются:

• в комплектных распределительных устройствах (КРУ);
• в камерах КСО;
• на электрических подстанциях;
• на объектах генерации электроэнергии;
• в цепях собственных нужд электростанций;
• на высоковольтных линиях;
• в системах промышленного электроснабжения;
• на объектах атомной энергетики.

Оборудование предназначено для преобразования высокого напряжения в стандартные значения вторичных цепей, безопасные для измерительных приборов и устройств релейной защиты.

Конструктивные особенности НАЛИ-ЭК М1

НАЛИ-ЭК М1 представляет собой комплект антирезонансных однофазных заземляемых трансформаторов типа ЗНОЛ-ЭК М1, объединенных в трехфазную схему. Литая эпоксидная изоляция обеспечивает высокую электрическую прочность, устойчивость к воздействию влаги, пыли и механических нагрузок.

К основным преимуществам конструкции относятся:

• антирезонансное исполнение для повышения надежности сети;
• литая изоляция с повышенной стойкостью к частичным разрядам;
• компактные габариты;
• высокая точность измерений;
• устойчивость к длительной эксплуатации;
• минимальные требования к обслуживанию;
• возможность применения в различных климатических условиях.

Преимущества трансформаторов НАЛИ-ЭК М1

Повышенная защита от феррорезонанса

Антирезонансная конструкция снижает риск возникновения опасных перенапряжений и нестабильных режимов в сетях с изолированной нейтралью. Это особенно важно для подстанций и распределительных устройств с высокой чувствительностью измерительных цепей.

Надежная литая изоляция

Эпоксидная литая изоляция обеспечивает:

• высокий уровень электрической прочности;
• устойчивость к старению;
• защиту от влаги и загрязнений;
• длительный срок службы оборудования.

Широкая совместимость

Трансформаторы могут использоваться совместно с современными системами:

• коммерческого учета;
• АСУ ТП;
• устройств РЗА;
• систем диспетчеризации и контроля.

Технические характеристики

Класс напряжения: 3; 6; 10 кВ
Наибольшее рабочее напряжение: 3,6–12 кВ
Номинальное напряжение первичной обмотки: 3000–11000 В
Номинальная частота: 50 или 60 Гц
Классы точности: 0,2; 0,5; 1; 3; 3Р; 6Р
Номинальное напряжение вторичных обмоток: 100–800 В
Номинальная трехфазная мощность вторичных обмоток: до 600 В·А

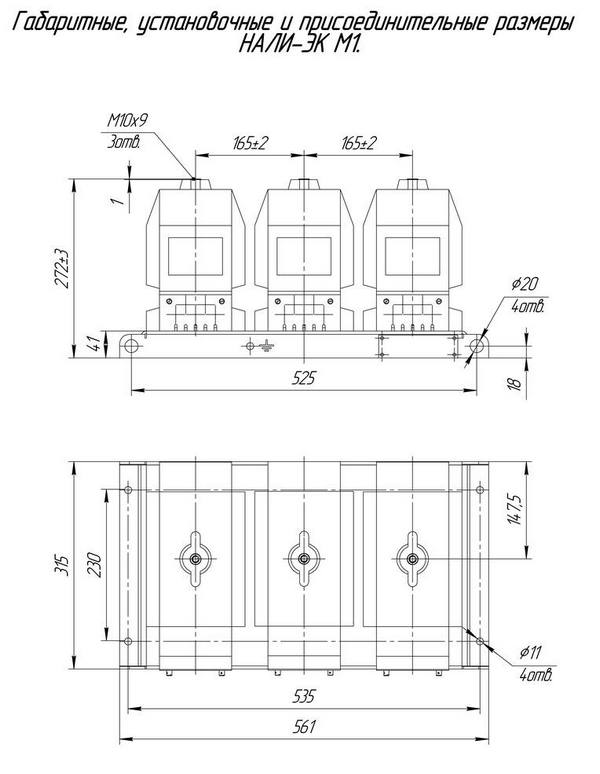

Габаритные размеры (Д×Ш×В): 561×315×342 мм
Масса: не более 91 кг
Климатическое исполнение: У, УХЛ, Т
Категория размещения: 2; 2.1; 3; 3.1

Условия эксплуатации

Трансформаторы НАЛИ-ЭК М1 выпускаются в климатических исполнениях «У», «УХЛ» и «Т» в соответствии с требованиями ГОСТ 15150-69 и ГОСТ 15543.1-89. Оборудование рассчитано на эксплуатацию в помещениях и закрытых распределительных устройствах в различных климатических зонах.

Высокая устойчивость к температурным перепадам и внешним воздействиям позволяет использовать трансформаторы как на промышленных объектах, так и на энергетических предприятиях с повышенными требованиями к надежности оборудования.

Почему выбирают НАЛИ-ЭК М1

Трансформаторы напряжения НАЛИ-ЭК М1 востребованы благодаря сочетанию:

• высокой эксплуатационной надежности;
• точности измерений;
• устойчивости к феррорезонансным процессам;
• длительного срока службы;
• удобства монтажа;
• соответствия современным требованиям энергетики.

Оборудование успешно применяется на объектах различного уровня сложности — от распределительных подстанций до крупных энергетических комплексов.
