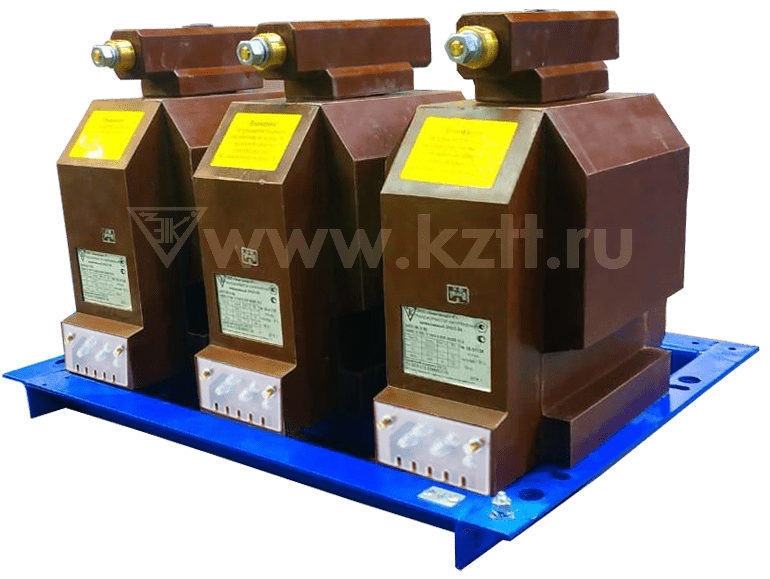

Трансформаторы напряжения антирезонансные НАЛИ-ЭК М1П

Трансформаторы напряжения НАЛИ-ЭК М1П — это антирезонансные измерительные трансформаторы внутренней установки с литой изоляцией и встроенным предохранительным устройством. Оборудование предназначено для работы в сетях среднего напряжения 3–10 кВ и используется в системах коммерческого учета, релейной защиты, автоматики, управления и сигнализации.

Серия НАЛИ-ЭК М1П применяется в электрических сетях с изолированной нейтралью, а также в сетях с нейтралью, заземленной через дугогасящий реактор или резистор. Антирезонансная конструкция снижает вероятность возникновения феррорезонансных процессов, повышая устойчивость и надежность работы измерительных цепей.

Назначение и область применения

Трансформаторы напряжения НАЛИ-ЭК М1П применяются на объектах энергетики и промышленности различного уровня сложности:

• распределительные подстанции;
• комплектные распределительные устройства (КРУ);
• камеры КСО;
• токопроводы генераторного напряжения;
• системы собственных нужд электростанций;
• высоковольтные линии электропередачи;
• атомные и тепловые электростанции;
• промышленные предприятия и инфраструктурные объекты.

Оборудование обеспечивает преобразование высокого напряжения в стандартные вторичные значения, безопасные для приборов учета, релейной защиты и систем автоматики.

Конструктивные особенности НАЛИ-ЭК М1П

НАЛИ-ЭК М1П выполнен на базе однофазных заземляемых трансформаторов напряжения типа ЗНОЛП-ЭК М1, оснащенных встроенным предохранительным устройством. Такое исполнение повышает уровень защиты оборудования и снижает риск повреждения вторичных цепей при аварийных режимах.

Литая эпоксидная изоляция обеспечивает высокую электрическую прочность и устойчивость к воздействию внешних факторов, включая влажность, пыль и вибрации.

Ключевые особенности конструкции:

• антирезонансное исполнение для устойчивой работы в сетях с изолированной нейтралью;
• встроенное предохранительное устройство;
• литая изоляция с высокой стойкостью к частичным разрядам;
• компактная и прочная конструкция;
• минимальные требования к техническому обслуживанию;
• повышенная эксплуатационная надежность.

Преимущества НАЛИ-ЭК М1П

Повышенная защита вторичных цепей

Наличие встроенного предохранительного устройства обеспечивает дополнительную защиту измерительных и релейных цепей при аварийных режимах, снижая риск выхода оборудования из строя.

Устойчивость к феррорезонансу

Антирезонансная схема трансформатора позволяет эффективно снижать воздействие нежелательных колебательных процессов в электрических сетях, повышая стабильность измерений и работы защиты.

Надежная изоляция

Литая эпоксидная изоляция обеспечивает:

• долговечность эксплуатации;
• устойчивость к влаге и загрязнениям;
• стабильные параметры в течение всего срока службы;
• высокую механическую прочность.

Технические характеристики

Класс напряжения: 3; 6; 10 кВ
Наибольшее рабочее напряжение: 3,6–12 кВ
Номинальное напряжение первичной обмотки: 3000–11000 В
Номинальная частота: 50 или 60 Гц
Классы точности: 0,2; 0,5; 1; 3; 3Р; 6Р
Номинальное напряжение вторичных обмоток: 100–800 В
Номинальная трехфазная мощность вторичных обмоток: до 600 В·А

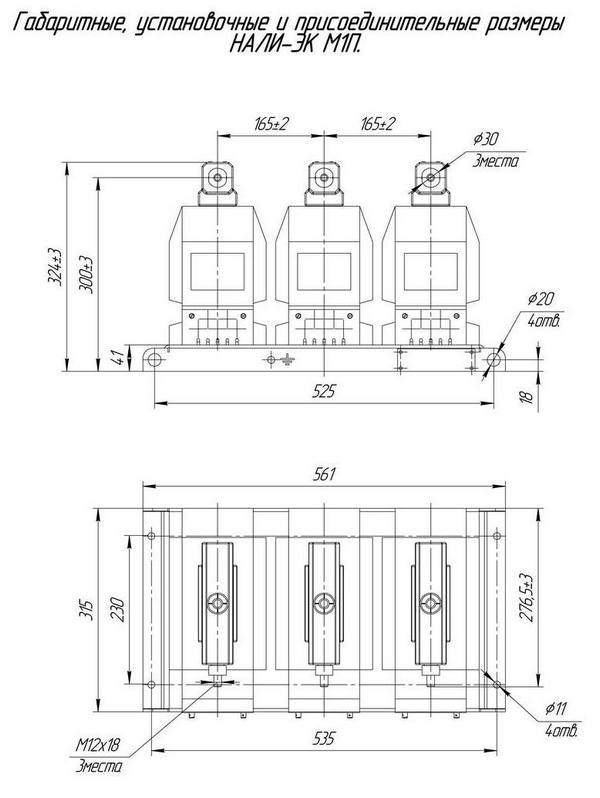

Габаритные размеры (Д×Ш×В): 561×315×342 мм
Масса: не более 91 кг
Климатическое исполнение: У, УХЛ, Т
Категория размещения: 2; 2.1; 3; 3.1

Условия эксплуатации

Трансформаторы НАЛИ-ЭК М1П рассчитаны на эксплуатацию в различных климатических условиях в соответствии с ГОСТ 15150-69 и ГОСТ 15543.1-89. Оборудование может использоваться как в закрытых распределительных устройствах, так и в комплектных подстанциях промышленного назначения.

Благодаря высокой стойкости к внешним воздействиям трансформаторы обеспечивают стабильную работу даже в условиях повышенной влажности, температурных перепадов и вибрационных нагрузок.

Почему выбирают НАЛИ-ЭК М1П

Трансформаторы напряжения НАЛИ-ЭК М1П сочетают в себе надежность, защиту и точность измерений. Их выбирают за:

• встроенную защиту вторичных цепей;
• антирезонансную устойчивость;
• долговечность и стабильность параметров;
• универсальность применения;
• соответствие современным требованиям энергетических систем;
• простоту эксплуатации и обслуживания.

Серия НАЛИ-ЭК М1П подходит для применения на объектах, где критически важны надежность работы измерительных и защитных цепей, а также устойчивость оборудования к аварийным режимам сети.
