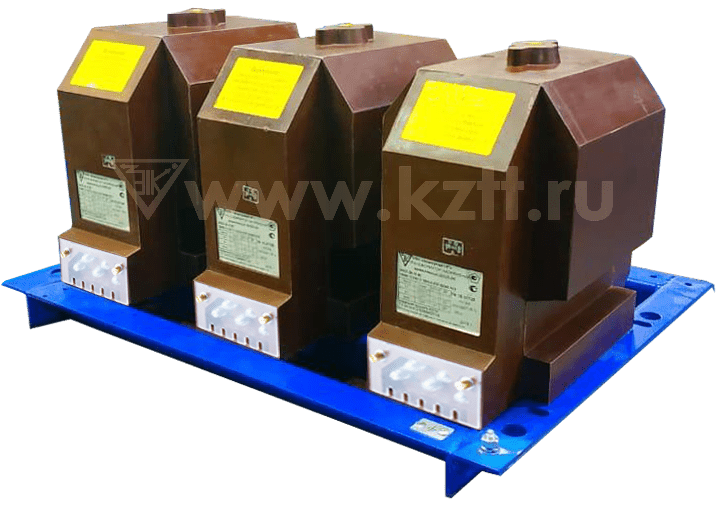

Сертификация ГОСТ и ТР ТСТрансформаторы напряжения НАЛИ-ЭК М3 — это антирезонансные измерительные трансформаторы внутренней установки с литой изоляцией, предназначенные для работы в расширенном диапазоне средних напряжений 3–20 кВ. Оборудование применяется в цепях измерения, релейной защиты, автоматики, управления и сигнализации переменного тока частотой 50 и 60 Гц.
Серия НАЛИ-ЭК М3 рассчитана на эксплуатацию в электрических сетях с изолированной нейтралью, а также в сетях с нейтралью, заземленной через дугогасящий реактор или резистор. Антирезонансное исполнение обеспечивает устойчивость к феррорезонансным процессам, повышая надежность и безопасность работы измерительных и защитных систем.
Трансформаторы напряжения НАЛИ-ЭК М3 применяются на объектах электроэнергетики и промышленной инфраструктуры различного уровня сложности:
Оборудование обеспечивает преобразование напряжения в диапазоне 3–20 кВ в стандартные вторичные значения для безопасной работы приборов учета, релейной защиты и систем автоматики.
НАЛИ-ЭК М3 выполнен на базе однофазных заземляемых трансформаторов напряжения типа ЗНОЛ-ЭК М3. Конструкция предусматривает до четырёх вторичных обмоток, что расширяет функциональные возможности применения в сложных системах учета и защиты.
Литая эпоксидная изоляция обеспечивает высокую электрическую прочность, устойчивость к внешним воздействиям и длительный срок службы оборудования.
Ключевые конструктивные особенности:
Модель М3 охватывает широкий диапазон напряжений (3; 6; 10; 15; 20 кВ), что позволяет использовать один тип оборудования в различных сетевых конфигурациях и снижает номенклатуру закупок.
Наличие до 4 вторичных обмоток позволяет:
Антирезонансная схема снижает риск возникновения феррорезонансных процессов, повышая стабильность работы оборудования в сетях с изолированной нейтралью.
Эпоксидная литая изоляция обеспечивает:
| Параметр | Значение |
|---|---|
| Класс напряжения | 3; 6; 10; 15; 20 кВ |
| Наибольшее рабочее напряжение | 3,6–24 кВ |
| Номинальное напряжение первичной обмотки | 3000–22 000 В |
| Номинальная частота | 50 или 60 Гц |
| Классы точности | 0,2; 0,5; 1; 3; 3Р; 6Р |
| Номинальное напряжение вторичных обмоток | 100–800 В |
| Номинальная трехфазная мощность вторичных обмоток | до 600 В·А |
| Габаритные размеры (В×Д×Ш) | 730×390×395 мм |
| Масса | не более 137 кг |
| Климатическое исполнение | У, УХЛ, Т |
| Категория размещения | 2; 2.1; 3; 3.1 |
Трансформаторы НАЛИ-ЭК М3 соответствуют требованиям ГОСТ 15150-69 и ГОСТ 15543.1-89 и предназначены для эксплуатации в различных климатических условиях. Оборудование применяется в закрытых распределительных устройствах и на энергетических объектах промышленного и сетевого назначения.
Благодаря расширенному диапазону напряжений и усиленной конструкции трансформаторы обеспечивают стабильную работу даже в условиях повышенной нагрузки и сложных режимов эксплуатации.
Трансформаторы напряжения НАЛИ-ЭК М3 являются универсальным решением для широкого спектра задач благодаря:
Серия НАЛИ-ЭК М3 оптимальна для объектов, где требуется максимальная гибкость схем измерения и защиты при сохранении высокой надежности и стабильности работы.
| Класс напряжения, кВ | от 3 до 20 |
| Наибольшее рабочее напряжение, кВ | от 3,6 до 24 |
| Номинальное напряжение первичной обмотки, В | от 3000 до 22000 |
| Классы точности вторичных обмоток по ГОСТ 1983-2015 | 0,2; 0,5; 1,0; 3,0; 3Р; 6Р |
| Номинальное линейное напряжение вторичных обмоток, В | от 100 до 800 |
| Номинальная трехфазная мощность вторичных обмоток, В·А, не более: в классе точности | |
| 0,2 | 105 |
| 0,5 | 240 |
| 1 | 300 |
| 3; 3Р; 6Р | 600 |
| Номинальная частота, Гц | 50 или 60 |

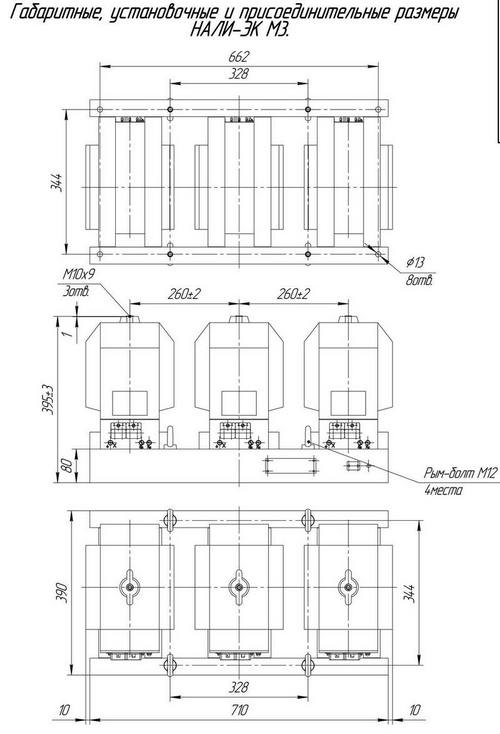

| Габаритные размеры (ВхДхШ), мм, не более: | 730×390х395 |
| Масса, кг, не более: | 137 |
| Климатическое исполнение по ГОСТ 15150-69 | У; УХЛ; Т |
| Категория размещения по ГОСТ 15150-69 | 2; 2.1; 3; 3.1 |
