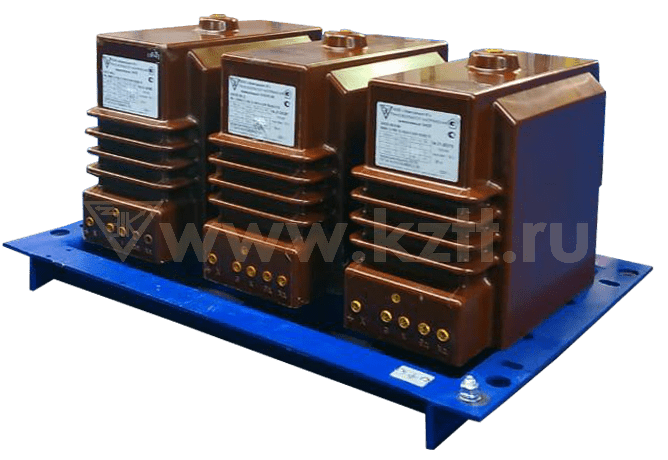

Сертификация ГОСТ и ТР ТСТрансформаторы напряжения НАЛИ-ЭК М4 — это антирезонансные измерительные трансформаторы внутренней установки с литой изоляцией, предназначенные для работы в сетях среднего напряжения 3–10 кВ. Оборудование используется в цепях измерения, релейной защиты, автоматики, управления и сигнализации переменного тока частотой 50 и 60 Гц.
Серия НАЛИ-ЭК М4 рассчитана на эксплуатацию в системах электроснабжения с изолированной нейтралью, а также в сетях с нейтралью, заземленной через дугогасящий реактор или резистор. Антирезонансное исполнение обеспечивает стабильность работы измерительных цепей и снижает риск возникновения феррорезонансных процессов.
Трансформаторы напряжения НАЛИ-ЭК М4 применяются на объектах энергетики и промышленности:
Оборудование обеспечивает преобразование напряжения 3–10 кВ в стандартные вторичные значения для питания приборов учета, релейной защиты и систем автоматики.
НАЛИ-ЭК М4 выполнен на базе однофазных заземляемых трансформаторов напряжения типа ЗНОЛ-ЭК М4. Конструкция предусматривает до трёх вторичных обмоток, что позволяет использовать трансформатор в различных схемах измерения и защиты.
Литая эпоксидная изоляция обеспечивает высокую электрическую прочность и устойчивость к воздействию внешней среды.
Ключевые конструктивные особенности:
Модель М4 оптимизирована для наиболее распространённого диапазона напряжений среднего класса, обеспечивая стабильную работу в типовых распределительных сетях.
До 3 вторичных обмоток позволяют:
Антирезонансная конструкция снижает вероятность возникновения опасных колебательных процессов и повышает устойчивость работы оборудования.
По сравнению с более функциональными моделями серия М4 отличается меньшими габаритами и массой, что облегчает монтаж и размещение в КРУ и КСО.
| Параметр | Значение |
|---|---|
| Класс напряжения | 3; 6; 10 кВ |
| Наибольшее рабочее напряжение | 3,6–12 кВ |
| Номинальное напряжение первичной обмотки | 3000–11 000 В |
| Номинальная частота | 50 или 60 Гц |
| Классы точности | 0,2; 0,5; 1; 3; 3Р; 6Р |
| Номинальное напряжение вторичных обмоток | 100–800 В |
| Номинальная трехфазная мощность вторичных обмоток | до 600 В·А |

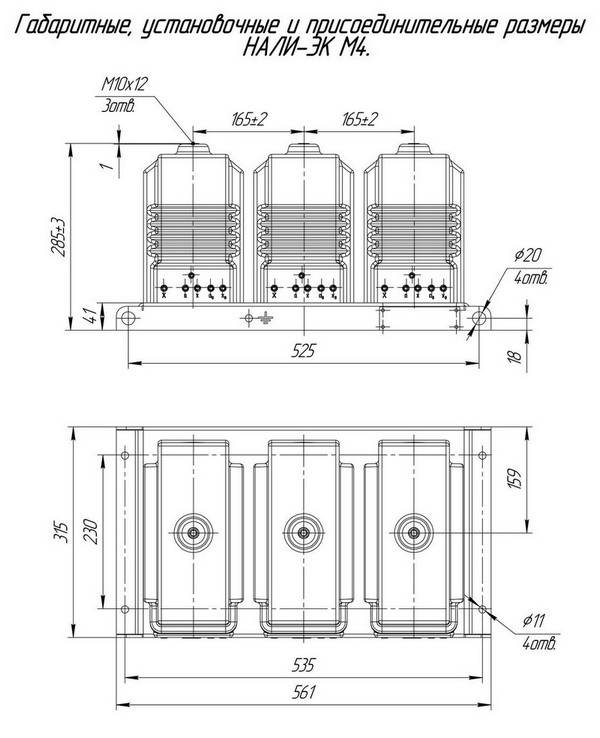

| Габариты (В×Д×Ш) | 561×315×285 мм |
| Масса | не более 86 кг |
| Климатическое исполнение | У, УХЛ, Т |
| Категория размещения | 2; 2.1; 3; 3.1 |
Трансформаторы НАЛИ-ЭК М4 соответствуют требованиям ГОСТ 15150-69 и ГОСТ 15543.1-89 и предназначены для эксплуатации в различных климатических условиях. Оборудование применяется в закрытых распределительных устройствах и на промышленных энергетических объектах.
Благодаря компактной конструкции и высокой надежности трансформаторы обеспечивают стабильную работу даже в условиях интенсивной эксплуатации.
Трансформаторы напряжения НАЛИ-ЭК М4 востребованы благодаря:
Серия НАЛИ-ЭК М4 является эффективным решением для типовых распределительных сетей 3–10 кВ, где важны надежность, компактность и простота интеграции.
| Класс напряжения, кВ | от 3 до 10 |
| Наибольшее рабочее напряжение, кВ | от 3,6 до 12 |
| Номинальное напряжение первичной обмотки, В | от 3000 до 11000 |
| Классы точности вторичных обмоток по ГОСТ 1983-2015 | 0,2; 0,5; 1,0; 3,0; 3Р; 6Р |
| Номинальное линейное напряжение вторичных обмоток, В | от 100 до 800 |
| Номинальная трехфазная мощность вторичных обмоток, В·А, не более: в классе точности | |
| 0,2 | 105 |
| 0,5 | 240 |
| 1 | 300 |
| 3; 3Р; 6Р | 600 |
| Номинальная частота, Гц | 50 или 60 |
| Габаритные размеры (ВхДхШ), мм, не более: | 561×315х285 |
| Масса, кг, не более: | 86 |
| Климатическое исполнение по ГОСТ 15150-69 | У; УХЛ; Т |
| Категория размещения по ГОСТ 15150-69 | 2; 2.1; 3; 3.1 |
