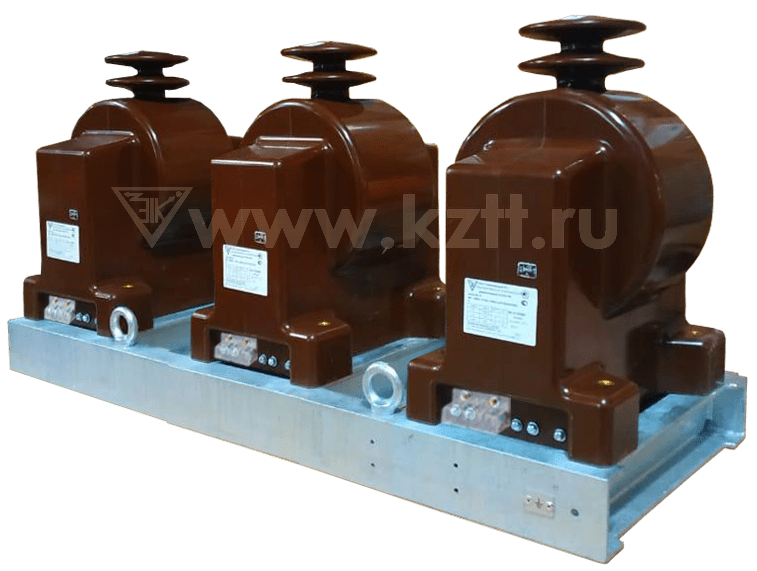

Сертификация ГОСТ и ТР ТСТрансформаторы напряжения НАЛИ-ЭК М5 — это антирезонансные измерительные трансформаторы внутренней установки с литой изоляцией, предназначенные для работы в сетях среднего напряжения 15–20 кВ. Оборудование применяется в цепях измерения, релейной защиты, автоматики, управления и сигнализации переменного тока частотой 50 и 60 Гц.
Серия НАЛИ-ЭК М5 предназначена для эксплуатации в системах электроснабжения с изолированной нейтралью, а также в сетях с нейтралью, заземленной через дугогасящий реактор или резистор. Антирезонансное исполнение обеспечивает устойчивость к феррорезонансным процессам и стабильную работу измерительных цепей в распределительных сетях среднего класса напряжения.
Трансформаторы напряжения НАЛИ-ЭК М5 применяются на объектах энергетики и промышленности:
Оборудование обеспечивает преобразование напряжения 15–20 кВ в стандартные вторичные значения для питания приборов учета, релейной защиты и систем автоматики.
НАЛИ-ЭК М5 выполнен на базе однофазных заземляемых трансформаторов напряжения типа ЗНОЛ-ЭК М5. Конструкция предусматривает до трёх вторичных обмоток, что обеспечивает удобство применения в стандартных и расширенных схемах РЗА.
Литая эпоксидная изоляция обеспечивает высокую электрическую прочность, устойчивость к внешним воздействиям и длительный срок службы оборудования.
Ключевые конструктивные особенности:
Модель оптимально подходит для распределительных сетей среднего напряжения, обеспечивая стабильную работу в условиях промышленных и энергетических объектов.
До 3 вторичных обмоток позволяют:
Антирезонансная конструкция снижает риск возникновения опасных колебательных процессов и повышает надежность измерительных цепей.
Эпоксидная изоляция обеспечивает:
| Параметр | Значение |
|---|---|
| Класс напряжения | 15; 20 кВ |
| Наибольшее рабочее напряжение | 17,5; 24 кВ |
| Номинальное напряжение первичной обмотки | 13 800–22 000 В |
| Номинальная частота | 50 или 60 Гц |
| Классы точности | 0,2; 0,5; 1; 3; 3Р; 6Р |
| Номинальное напряжение вторичных обмоток | 100–800 В |
| Номинальная трехфазная мощность вторичных обмоток | до 600 В·А |
| Габариты (В×Д×Ш) | 788×410×501 мм |
| Масса | не более 156 кг |
| Климатическое исполнение | У, УХЛ, Т |
| Категория размещения | 2; 2.1; 3; 3.1 |
Трансформаторы НАЛИ-ЭК М5 соответствуют требованиям ГОСТ 15150-69 и ГОСТ 15543.1-89 и предназначены для эксплуатации в различных климатических условиях. Оборудование применяется в закрытых распределительных устройствах и на объектах энергетики среднего напряжения.
Трансформаторы напряжения НАЛИ-ЭК М5 востребованы благодаря:
Серия НАЛИ-ЭК М5 является надежным решением для распределительных сетей среднего напряжения, обеспечивая точность измерений и устойчивость работы систем защиты и автоматики.
| Класс напряжения, кВ | 15; 20 |
| Наибольшее рабочее напряжение, кВ | 17,5; 24 |
| Номинальное напряжение первичной обмотки, В | от 13800 до 22000 |
| Классы точности вторичных обмоток по ГОСТ 1983-2015 | 0,2; 0,5; 1,0; 3,0; 3Р; 6Р |
| Номинальное линейное напряжение вторичных обмоток, В | от 100 до 800 |
| Номинальная трехфазная мощность вторичных обмоток, В·А, не более: в классе точности | |
| 0,2 | 105 |
| 0,5 | 240 |
| 1 | 300 |
| 3; 3Р; 6Р | 600 |
| Номинальная частота, Гц | 50 или 60 |

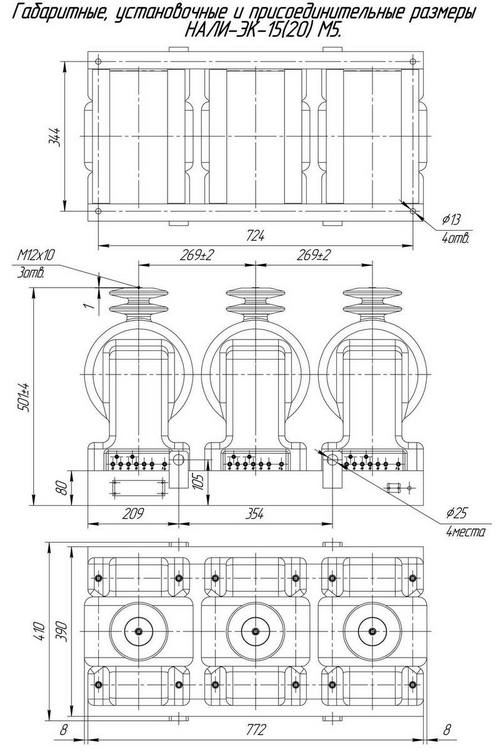

| Габаритные размеры (ВхДхШ), мм, не более: | 788×410х501 |
| Масса, кг, не более: | 156 |
| Климатическое исполнение по ГОСТ 15150-69 | У; УХЛ; Т |
| Категория размещения по ГОСТ 15150-69 | 2; 2.1; 3; 3.1 |
