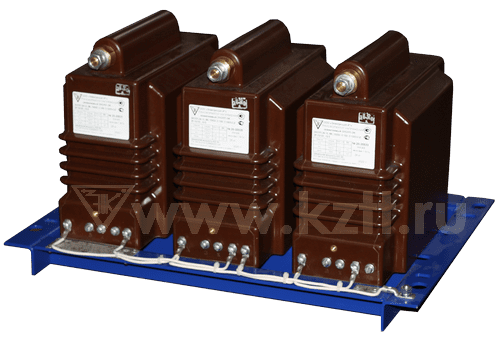

Сертификация ГОСТ и ТР ТСТрансформаторы напряжения НАЛИ-ЭК М6П — это антирезонансные измерительные трансформаторы внутренней установки с литой эпоксидной изоляцией, предназначенные для работы в сетях среднего напряжения 3–10 кВ. Оборудование применяется в цепях измерения, релейной защиты, автоматики, управления и сигнализации переменного тока частотой 50 и 60 Гц.
Серия НАЛИ-ЭК М6П рассчитана на эксплуатацию в электрических сетях с изолированной нейтралью, а также в сетях с нейтралью, заземленной через дугогасящий реактор или резистор. Антирезонансное исполнение обеспечивает устойчивость работы оборудования при возможных феррорезонансных процессах, повышая надежность измерительных и защитных систем.
Трансформаторы НАЛИ-ЭК М6П применяются на объектах электроэнергетики и промышленной инфраструктуры различного уровня:
Оборудование предназначено для преобразования высокого напряжения в стандартные вторичные значения, обеспечивая безопасную и точную работу измерительных приборов и устройств релейной защиты.
НАЛИ-ЭК М6П выполнен на базе однофазных заземляемых трансформаторов напряжения типа ЗНОЛП-ЭК М6. Конструкция включает литую эпоксидную изоляцию, обеспечивающую высокую электрическую прочность, устойчивость к загрязнениям и длительный срок службы оборудования.
Ключевые конструктивные особенности:
Антирезонансная конструкция снижает вероятность возникновения опасных колебательных режимов в сетях среднего напряжения, обеспечивая стабильную работу измерительных цепей и релейной защиты.
Литая эпоксидная изоляция обеспечивает:
Трансформаторы подходят для широкого спектра объектов — от промышленных предприятий до энергетических систем высокой ответственности, включая объекты генерации и распределения электроэнергии.
| Параметр | Значение |
|---|---|
| Класс напряжения | 3; 6; 10 кВ |
| Наибольшее рабочее напряжение | 3,6–12 кВ |
| Номинальное напряжение первичной обмотки | 3000–11000 В |
| Номинальная частота | 50 или 60 Гц |
| Классы точности | 0,2; 0,5; 1; 3; 3Р; 6Р |
| Номинальное напряжение вторичных обмоток | 100–800 В |
| Номинальная трехфазная мощность вторичных обмоток | до 600 В·А |
| Габаритные размеры (В×Д×Ш) | 561×315×309 мм |
| Масса | не более 91 кг |
| Климатическое исполнение | У, УХЛ, Т |
| Категория размещения | 2; 2.1; 3; 3.1 |
Трансформаторы НАЛИ-ЭК М6П соответствуют требованиям ГОСТ 15150-69 и ГОСТ 15543.1-89 и предназначены для эксплуатации в различных климатических зонах. Оборудование может применяться как внутри закрытых распределительных устройств, так и в составе комплектных подстанций.
Высокая устойчивость к внешним воздействиям позволяет использовать трансформаторы в условиях перепадов температур, повышенной влажности и промышленной запыленности.
Трансформаторы напряжения НАЛИ-ЭК М6П востребованы благодаря сочетанию надежности, точности и устойчивости к аварийным режимам. Их основные преимущества:
Серия НАЛИ-ЭК М6П является надежным решением для объектов, где требуется стабильная работа измерительных и защитных систем в условиях повышенной ответственности.
| Класс напряжения, кВ | от 3 до 10 |
| Наибольшее рабочее напряжение, кВ | от 3,6 до 12 |
| Номинальное напряжение первичной обмотки, В | от 3000 до 11000 |
| Классы точности вторичных обмоток по ГОСТ 1983-2015 | 0,2; 0,5; 1,0; 3,0; 3Р; 6Р |
| Номинальное линейное напряжение вторичных обмоток, В | от 100 до 800 |
| Номинальная трехфазная мощность вторичных обмоток, В·А, не более: в классе точности | |
| 0,2 | 105 |
| 0,5 | 240 |
| 1 | 300 |
| 3; 3Р; 6Р | 600 |
| Номинальная частота, Гц | 50 или 60 |

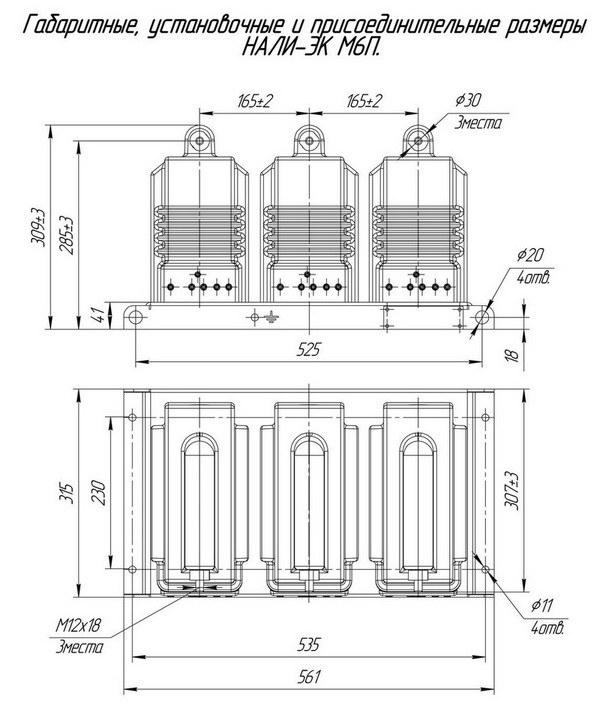

| Габаритные размеры (ВхДхШ), мм, не более: | 561×315х309 |
| Масса, кг, не более: | 91 |
| Климатическое исполнение по ГОСТ 15150-69 | У; УХЛ; Т |
| Категория размещения по ГОСТ 15150-69 | 2; 2.1; 3; 3.1 |
