Сертификация ГОСТ и ТР ТСТрансформаторы напряжения НАЛИ-ЭК М7П — это антирезонансные измерительные трансформаторы внутренней установки с литой изоляцией, предназначенные для работы в сетях среднего напряжения 15–20 кВ. Оборудование применяется в цепях измерения, релейной защиты, автоматики, управления и сигнализации переменного тока частотой 50 и 60 Гц.
Серия НАЛИ-ЭК М7П разработана для эксплуатации в электрических сетях с изолированной нейтралью, а также в сетях с нейтралью, заземленной через дугогасящий реактор или резистор. Антирезонансная конструкция обеспечивает устойчивость к феррорезонансным процессам и повышает надежность работы измерительных и защитных цепей.
Трансформаторы напряжения НАЛИ-ЭК М7П используются на объектах электроэнергетики и промышленной инфраструктуры, где требуется высокая надежность измерений и защиты:
Оборудование обеспечивает преобразование высокого напряжения 15–20 кВ в стандартные вторичные значения для безопасной работы измерительных приборов и устройств релейной защиты.

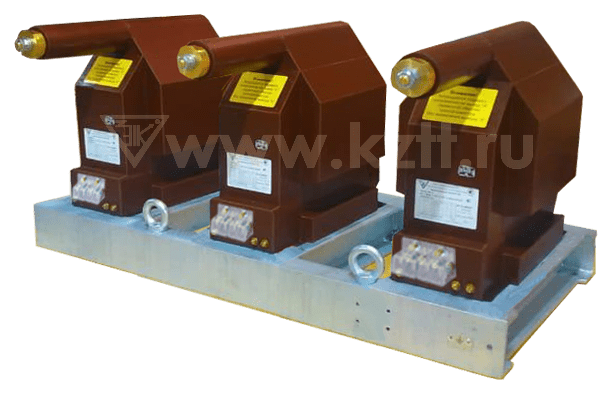

НАЛИ-ЭК М7П выполнен на базе однофазных заземляемых трансформаторов напряжения типа ЗНОЛП-ЭК М7. Конструкция включает литую эпоксидную изоляцию, обеспечивающую высокую электрическую прочность, устойчивость к внешним воздействиям и длительный срок службы.
Ключевые конструктивные особенности:
Антирезонансная схема снижает вероятность возникновения опасных колебательных процессов в сетях среднего напряжения, обеспечивая стабильность работы измерительных и защитных систем.
Литая эпоксидная изоляция обеспечивает:
Модель М7П рассчитана на более высокий класс напряжения (15–20 кВ), что позволяет использовать её в более мощных распределительных сетях и на крупных энергетических объектах.
| Параметр | Значение |
|---|---|
| Класс напряжения | 15; 20 кВ |
| Наибольшее рабочее напряжение | 17,5; 24 кВ |
| Номинальное напряжение первичной обмотки | 13 800–22 000 В |
| Номинальная частота | 50 или 60 Гц |
| Классы точности | 0,2; 0,5; 1; 3; 3Р; 6Р |
| Номинальное напряжение вторичных обмоток | 100–800 В |
| Номинальная трехфазная мощность вторичных обмоток | до 600 В·А |

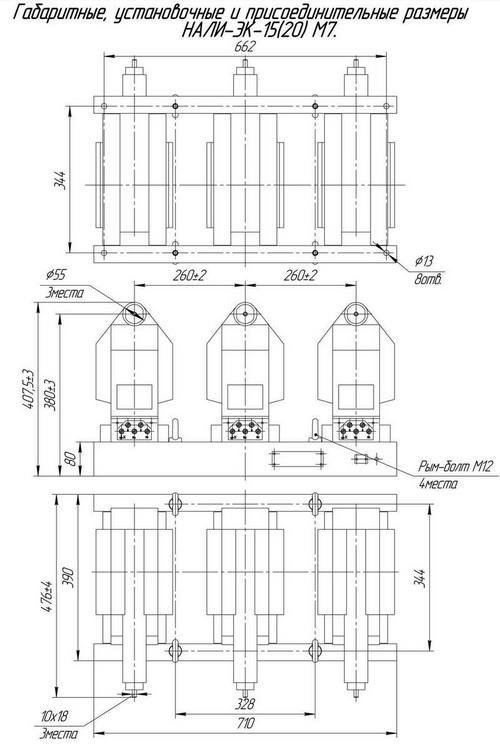

| Габаритные размеры (В×Д×Ш) | 710×476×407,5 мм |
| Масса | не более 158 кг |
| Климатическое исполнение | У, УХЛ, Т |
| Категория размещения | 2; 2.1; 3; 3.1 |
Трансформаторы НАЛИ-ЭК М7П соответствуют требованиям ГОСТ 15150-69 и ГОСТ 15543.1-89 и предназначены для эксплуатации в различных климатических условиях. Оборудование может применяться в закрытых распределительных устройствах и на промышленных энергетических объектах.
Увеличенный класс напряжения требует повышенной надежности изоляции и конструктивной прочности, что реализовано в данной серии.
Трансформаторы напряжения НАЛИ-ЭК М7П востребованы на объектах повышенной мощности благодаря следующим преимуществам:
Серия НАЛИ-ЭК М7П является надежным решением для распределительных сетей среднего напряжения повышенного класса, обеспечивая точность и безопасность работы измерительных и защитных цепей.
| Класс напряжения, кВ | 15; 20 |
| Наибольшее рабочее напряжение, кВ | 17,5; 24 |
| Номинальное напряжение первичной обмотки, В | от 13800 до 22000 |
| Классы точности вторичных обмоток по ГОСТ 1983-2015 | 0,2; 0,5; 1,0; 3,0; 3Р; 6Р |
| Номинальное линейное напряжение вторичных обмоток, В | от 100 до 800 |
| Номинальная трехфазная мощность вторичных обмоток, В·А, не более: в классе точности | |
| 0,2 | 105 |
| 0,5 | 240 |
| 1 | 300 |
| 3; 3Р; 6Р | 600 |
| Номинальная частота, Гц | 50 или 60 |
| Габаритные размеры (ВхДхШ), мм, не более: | 710×476х407,5 |
| Масса, кг, не более: | 158 |
| Климатическое исполнение по ГОСТ 15150-69 | У; УХЛ; Т |
| Категория размещения по ГОСТ 15150-69 | 2; 2.1; 3; 3.1 |
