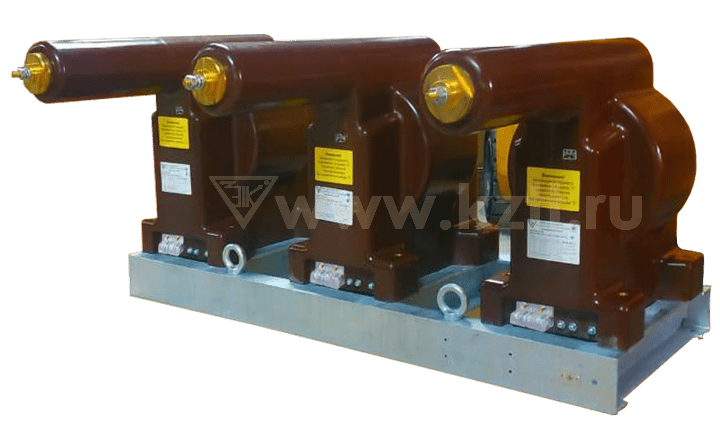

Сертификация ГОСТ и ТР ТСТрансформаторы напряжения НАЛИ-ЭК М8П — это антирезонансные измерительные трансформаторы внутренней установки с литой изоляцией, предназначенные для работы в сетях среднего напряжения 15–20 кВ. Оборудование используется в цепях измерения, релейной защиты, автоматики, управления и сигнализации переменного тока частотой 50 и 60 Гц.
Серия НАЛИ-ЭК М8П предназначена для эксплуатации в системах электроснабжения с изолированной нейтралью, а также в сетях с нейтралью, заземленной через дугогасящий реактор или резистор. Антирезонансное исполнение обеспечивает устойчивость к феррорезонансным процессам и стабильную работу измерительных цепей в распределительных сетях повышенного класса напряжения.
Трансформаторы напряжения НАЛИ-ЭК М8П применяются на объектах энергетики и промышленности:
Оборудование обеспечивает преобразование напряжения 15–20 кВ в стандартные вторичные значения для питания приборов учета, релейной защиты и систем автоматики.
НАЛИ-ЭК М8П выполнен на базе однофазных заземляемых трансформаторов напряжения типа ЗНОЛП-ЭК М8. Конструкция предусматривает до четырёх вторичных обмоток, что позволяет реализовывать сложные схемы измерения, защиты и автоматики.
Литая эпоксидная изоляция обеспечивает высокую электрическую прочность и устойчивость к воздействию внешней среды, включая влажность, загрязнения и температурные перепады.
Ключевые конструктивные особенности:
До 4 вторичных обмоток позволяют:
Модель рассчитана на класс 15–20 кВ, что делает её подходящей для крупных распределительных узлов и ответственных объектов энергетики.
Антирезонансная конструкция снижает вероятность возникновения опасных колебательных режимов, обеспечивая стабильность работы измерительных цепей.
Эпоксидная изоляция обеспечивает:
| Параметр | Значение |
|---|---|
| Класс напряжения | 15; 20 кВ |
| Наибольшее рабочее напряжение | 17,5; 24 кВ |
| Номинальное напряжение первичной обмотки | 13 800–22 000 В |
| Номинальная частота | 50 или 60 Гц |
| Классы точности | 0,2; 0,5; 1; 3; 3Р; 6Р |
| Номинальное напряжение вторичных обмоток | 100–800 В |
| Номинальная трехфазная мощность вторичных обмоток | до 600 В·А |
| Габариты (В×Д×Ш) | 788×678×494 мм |
| Масса | не более 231 кг |
| Климатическое исполнение | У, УХЛ, Т |
| Категория размещения | 2; 2.1; 3; 3.1 |
Трансформаторы НАЛИ-ЭК М8П соответствуют требованиям ГОСТ 15150-69 и ГОСТ 15543.1-89 и предназначены для эксплуатации в различных климатических условиях. Оборудование применяется в закрытых распределительных устройствах и на промышленных энергетических объектах.
Благодаря высокой мощности и расширенной функциональности серия М8П подходит для сложных схем измерения и защиты в сетях повышенного напряжения.
Трансформаторы напряжения НАЛИ-ЭК М8П востребованы благодаря:
Серия НАЛИ-ЭК М8П является мощным и функциональным решением для распределительных сетей среднего напряжения, где требуется максимальная гибкость и надежность измерительных и защитных цепей.
| Класс напряжения, кВ | 15; 20 |
| Наибольшее рабочее напряжение, кВ | 17,5; 24 |
| Номинальное напряжение первичной обмотки, В | от 13800 до 22000 |
| Классы точности вторичных обмоток по ГОСТ 1983-2015 | 0,2; 0,5; 1,0; 3,0; 3Р; 6Р |
| Номинальное линейное напряжение вторичных обмоток, В | от 100 до 800 |
| Номинальная трехфазная мощность вторичных обмоток, В·А, не более: в классе точности | |
| 0,2 | 105 |
| 0,5 | 240 |
| 1 | 300 |
| 3; 3Р; 6Р | 600 |
| Номинальная частота, Гц | 50 или 60 |

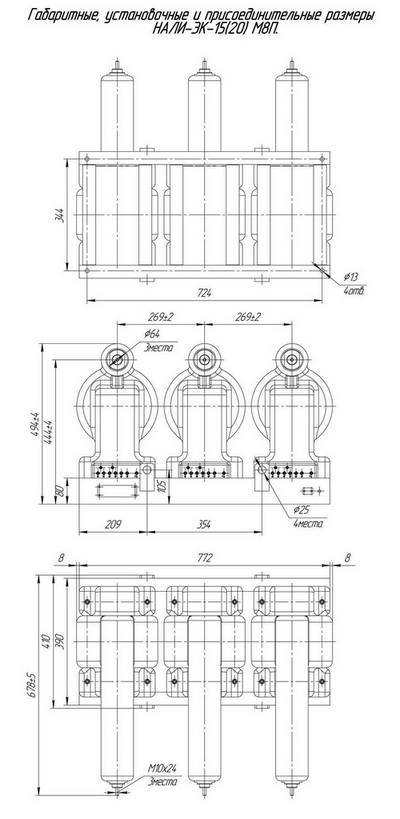

| Габаритные размеры (ВхДхШ), мм, не более: | 788×678х494 |
| Масса, кг, не более: | 231 |
| Климатическое исполнение по ГОСТ 15150-69 | У; УХЛ; Т |
| Категория размещения по ГОСТ 15150-69 | 2; 2.1; 3; 3.1 |
