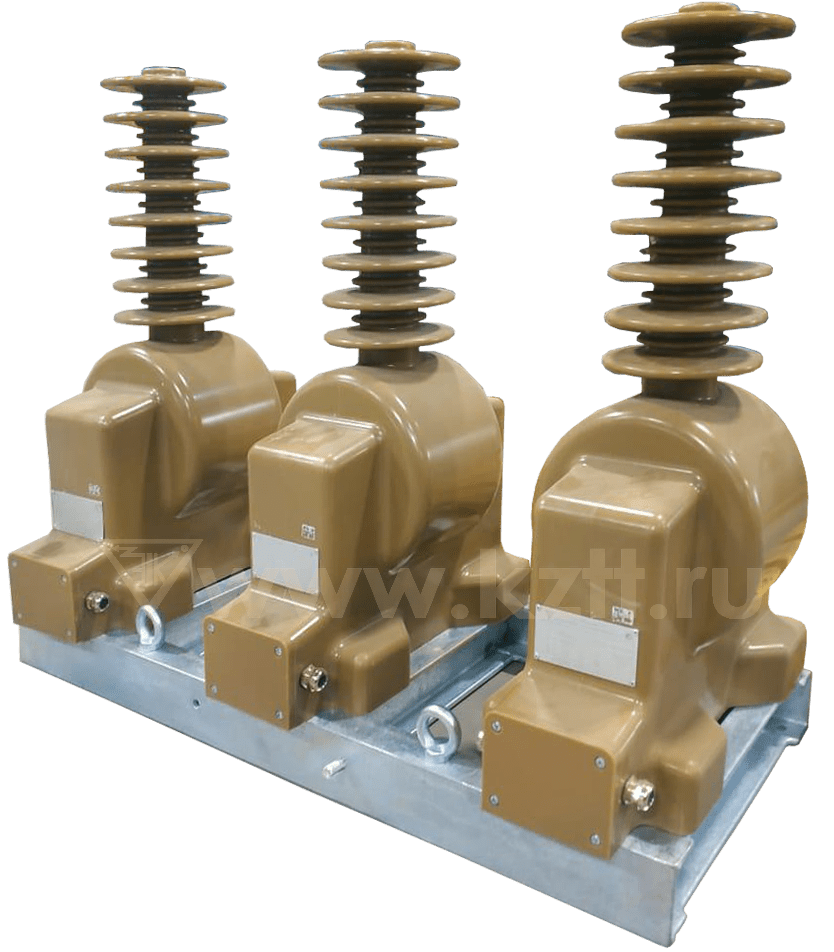

Трансформаторы напряжения антирезонансные НАЛИ-ЭК-35 МН40

Трансформаторы напряжения НАЛИ-ЭК-35 МН40 — это антирезонансные измерительные трансформаторы наружной установки с литой изоляцией, предназначенные для работы в сетях высокого напряжения 35 кВ. Оборудование используется в цепях измерения, релейной защиты, автоматики, управления и сигнализации переменного тока частотой 50 и 60 Гц.

Серия НАЛИ-ЭК-35 МН40 предназначена для эксплуатации в системах электроснабжения с изолированной нейтралью, а также в сетях с нейтралью, заземленной через дугогасящий реактор или резистор. Антирезонансное исполнение обеспечивает устойчивость к феррорезонансным процессам и стабильную работу измерительных цепей в распределительных сетях высокого напряжения.

Назначение и область применения

Трансформаторы напряжения НАЛИ-ЭК-35 МН40 применяются на объектах энергетики и промышленности:

• распределительные подстанции 35 кВ;
• открытые и закрытые распределительные устройства (ОРУ/КРУ);
• камеры КСО;
• токопроводы генераторного напряжения;
• системы собственных нужд электростанций;
• электрические станции всех типов, включая атомные электростанции;
• высоковольтные линии электропередачи;
• промышленные энергетические объекты.

Оборудование обеспечивает преобразование напряжения 35 кВ в стандартные вторичные значения для питания приборов учета, релейной защиты и систем автоматики.

Конструктивные особенности НАЛИ-ЭК-35 МН40

НАЛИ-ЭК-35 МН40 выполнен на базе однофазных заземляемых трансформаторов напряжения типа ЗНОЛ-ЭК МН40. Конструкция предназначена для наружной установки и рассчитана на повышенные механические и климатические нагрузки.

Литая эпоксидная изоляция обеспечивает высокую электрическую прочность, устойчивость к атмосферным воздействиям и длительный срок службы.

Ключевые конструктивные особенности:

• антирезонансное исполнение для устойчивой работы в сетях с изолированной нейтралью;
• наружная установка (категория размещения 1, 1.1);
• класс напряжения 35 кВ с усиленной изоляцией;
• литая эпоксидная изоляция с высокой стойкостью к частичным разрядам;
• высокая механическая прочность и устойчивость к климатическим воздействиям;
• стабильные метрологические характеристики;
• возможность работы в сложных эксплуатационных условиях.

Преимущества НАЛИ-ЭК-35 МН40

Работа на открытых распределительных устройствах

Модель разработана для эксплуатации в условиях наружной установки, включая воздействие температуры, осадков и ветровых нагрузок.

Надежность в сетях 35 кВ

Трансформатор обеспечивает стабильную работу в распределительных сетях высокого напряжения, характерных для энергетических узлов и магистральных подстанций.

Устойчивость к феррорезонансным процессам

Антирезонансная конструкция снижает вероятность возникновения опасных перенапряжений и повышает надежность измерительных цепей.

Усиленная конструкция и изоляция

Литая изоляция и корпусная прочность обеспечивают:

• защиту от влаги и загрязнений;
• устойчивость к перепадам температуры;
• длительный срок эксплуатации;
• стабильность параметров в тяжелых условиях.

Технические характеристики НАЛИ-ЭК-35 МН40

Условия эксплуатации

Трансформаторы НАЛИ-ЭК-35 МН40 соответствуют требованиям ГОСТ 15150-69 и ГОСТ 15543.1-89 и предназначены для эксплуатации в сложных климатических условиях наружной установки. Оборудование применяется на открытых распределительных устройствах и энергетических объектах высокого напряжения.

Почему выбирают НАЛИ-ЭК-35 МН40

Трансформаторы напряжения НАЛИ-ЭК-35 МН40 востребованы благодаря:

• наружному исполнению;
• работе в сетях 35 кВ;
• антирезонансной устойчивости;
• усиленной литой изоляции;
• высокой механической прочности;
• стабильным метрологическим характеристикам;
• надежности в тяжелых климатических условиях.

Серия НАЛИ-ЭК-35 МН40 является надежным решением для открытых распределительных устройств, обеспечивая точность измерений и устойчивость работы систем защиты и автоматики.
