Сертификация ГОСТ и ТР ТСТрансформаторы напряжения НАЛИ-ЭК МН41 — это антирезонансные измерительные трансформаторы наружной установки с литой изоляцией, предназначенные для работы в сетях среднего напряжения 3–10 кВ. Оборудование используется в цепях измерения, релейной защиты, автоматики, управления и сигнализации переменного тока частотой 50 и 60 Гц.
Серия НАЛИ-ЭК МН41 предназначена для эксплуатации в системах электроснабжения с изолированной нейтралью, а также в сетях с нейтралью, заземленной через дугогасящий реактор или резистор. Антирезонансное исполнение обеспечивает устойчивость к феррорезонансным процессам и стабильную работу измерительных цепей в распределительных сетях среднего напряжения.
Трансформаторы напряжения НАЛИ-ЭК МН41 применяются на объектах энергетики и промышленности:
Оборудование обеспечивает преобразование напряжения 3–10 кВ в стандартные вторичные значения для питания приборов учета, релейной защиты и систем автоматики.

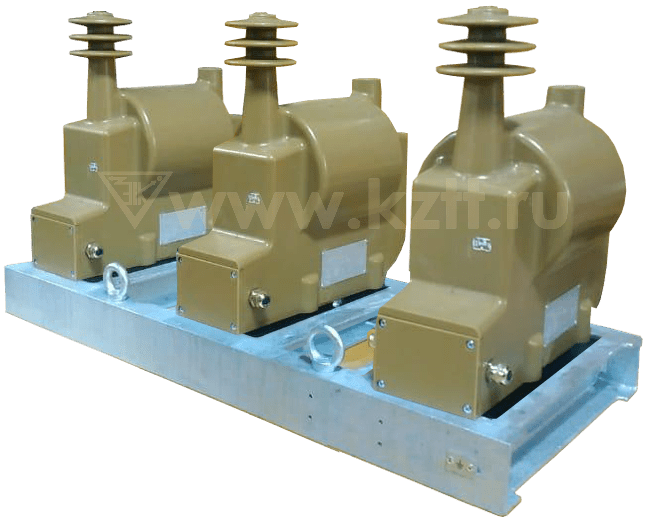

НАЛИ-ЭК МН41 выполнен на базе однофазных заземляемых трансформаторов напряжения типа ЗНОЛ-ЭК МН41. Конструкция предназначена для наружной установки и рассчитана на эксплуатацию в сложных климатических условиях.
Литая эпоксидная изоляция обеспечивает высокую электрическую прочность, устойчивость к атмосферным воздействиям и длительный срок службы оборудования.
Ключевые конструктивные особенности:
Модель рассчитана на эксплуатацию в наружных распределительных устройствах и устойчива к воздействию окружающей среды.
Подходит для использования в сетях 3–10 кВ на объектах различного уровня — от промышленных предприятий до энергетических станций.
Антирезонансная конструкция снижает риск возникновения опасных колебаний и повышает стабильность измерительных цепей.
Эпоксидная изоляция обеспечивает:
| Параметр | Значение |
|---|---|
| Класс напряжения | 3; 6; 10 кВ |
| Наибольшее рабочее напряжение | 3,6–12 кВ |
| Номинальное напряжение первичной обмотки | 3000–11 000 В |
| Номинальная частота | 50 или 60 Гц |
| Классы точности | 0,2; 0,5; 1; 3; 3Р; 6Р |
| Номинальное напряжение вторичных обмоток | 100–800 В |
| Номинальная трехфазная мощность вторичных обмоток | до 600 В·А |
| Габариты (В×Д×Ш) | 490×690×379 мм |
| Масса | не более 150 кг |
| Климатическое исполнение | У, УХЛ, Т |
| Категория размещения | 1; 1.1 |
Трансформаторы НАЛИ-ЭК МН41 соответствуют требованиям ГОСТ 15150-69 и ГОСТ 15543.1-89 и предназначены для эксплуатации в сложных климатических условиях наружной установки. Оборудование применяется на открытых распределительных устройствах и промышленных энергетических объектах.
Трансформаторы напряжения НАЛИ-ЭК МН41 востребованы благодаря:
Серия НАЛИ-ЭК МН41 является надежным решением для наружных распределительных сетей среднего напряжения, обеспечивая точность измерений и стабильную работу систем защиты и автоматики.
| Класс напряжения, кВ | от 3 до 10 |
| Наибольшее рабочее напряжение, кВ | от 3,6 до 12 |
| Номинальное напряжение первичной обмотки, В | от 3000 до 11000 |
| Классы точности вторичных обмоток по ГОСТ 1983-2015 | 0,2; 0,5; 1,0; 3,0; 3Р; 6Р |
| Номинальное линейное напряжение вторичных обмоток, В | от 100 до 800 |
| Номинальная трехфазная мощность вторичных обмоток, В·А, не более: в классе точности | |
| 0,2 | 105 |
| 0,5 | 240 |
| 1 | 300 |
| 3; 3Р; 6Р | 600 |
| Номинальная частота, Гц | 50 или 60 |
| Габаритные размеры (ВхДхШ), мм, не более: | 490×690×379 |
| Масса, кг, не более: | 150 |
| Климатическое исполнение по ГОСТ 15150-69 | У; УХЛ; Т |
| Категория размещения по ГОСТ 15150-69 | 1; 1.1 |
