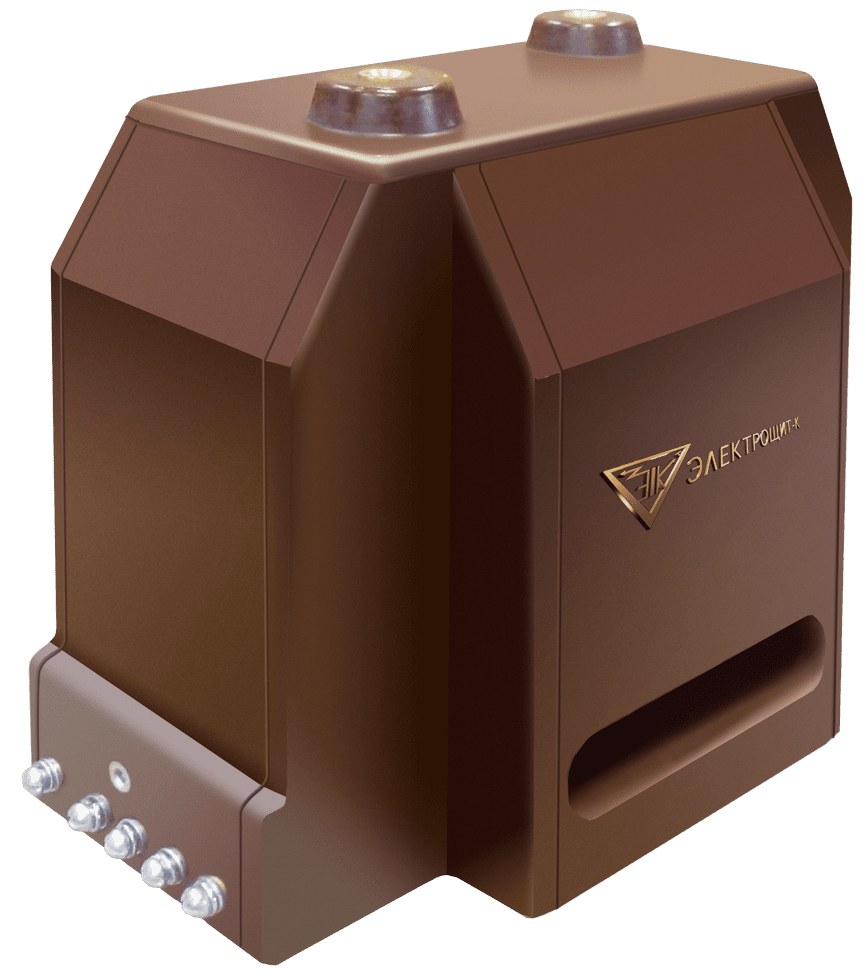

Сертификация ГОСТ и ТР ТСЗаземляемые трансформаторы напряжения НОЛ-ЭК М1 предназначены для работы в системах электроснабжения с изолированной нейтралью, а также с нейтралью, заземленной через дугогасящий реактор или резистор.
Применяются в цепях измерения, защиты, автоматики, управления и сигнализации переменного тока частотой 50 и 60 Гц в электрических установках напряжением от 3 до 10 кВ.
Используются на электрических станциях (включая атомные), подстанциях энергосистем, а также на промышленных и сельскохозяйственных объектах. Могут применяться в составе КРУ, камер КСО и токопроводов.
Климатическое исполнение: «У», «УХЛ» или «Т», категории размещения 2 или 3 по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Класс напряжения: от 3 до 10 кВ
Наибольшее рабочее напряжение: от 3,6 до 12 кВ
Номинальное напряжение первичной обмотки: от 3000/√3 до 11000 В
Номинальное напряжение вторичной обмотки: от 100/3 до 110 В
Классы точности по ГОСТ 1983: 0,2; 0,5; 1,0; 3,0; 3Р; 6Р
Номинальная мощность вторичной обмотки: от 10 до 300 В·А
Предельная мощность (вне класса точности): 160; 250; 400; 630 В·А

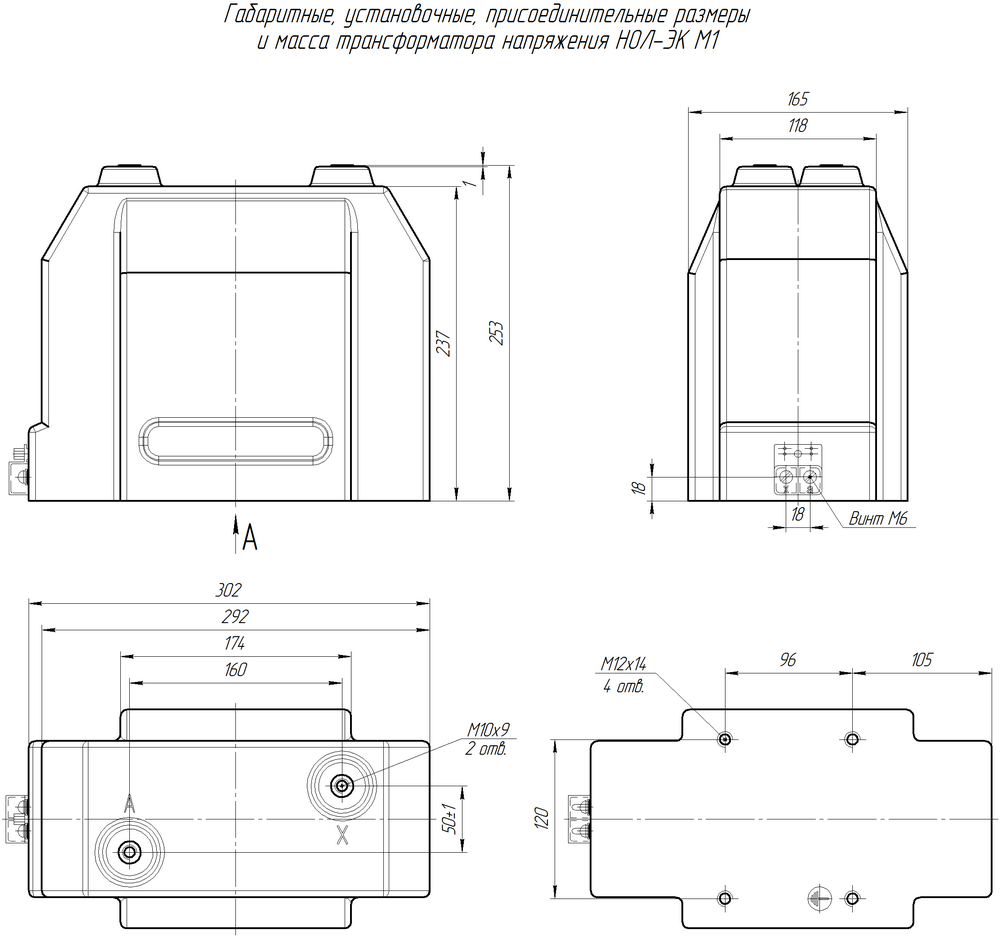

Габаритные размеры (Д×Ш×В): не более 302×165×253 мм
Масса: не более 20 кг
Средний срок службы: 30 лет
| Класс напряжения, кВ | от 3 до 10 |
| Наибольшее рабочее напряжение, кВ | от 3,6 до 12 |
| Номинальное напряжение первичной обмотки, кВ | от 3000/√3 до 11000 |
| Номинальное напряжение вторичной обмотки, В | от 100/3 до 110 |
| Классы точности | 0,2; 0,5; 1,0; 3,0; 3Р; 6Р |
| Количество вторичных обмоток | до 3 |
| 0,2 | 10-50 |
| 0,5 | 20-75 |
| 1 | 50-200 |
| 3 | 150-300 |
| Предельная мощность вне класса точности, В·А | 160, 250, 400, 630 |
| Схема и группа соединения обмоток | 1/1 - 0 |
| Номинальная частота, Гц | 50 или 60 |
| Масса, кг, не более | до 20 |
| Габаритные размеры, (ДхШхВ) | 302х165х253 |
| Средняя наработка на отказ, ч | 400000 |
| Средний срок службы, лет | 30 |
