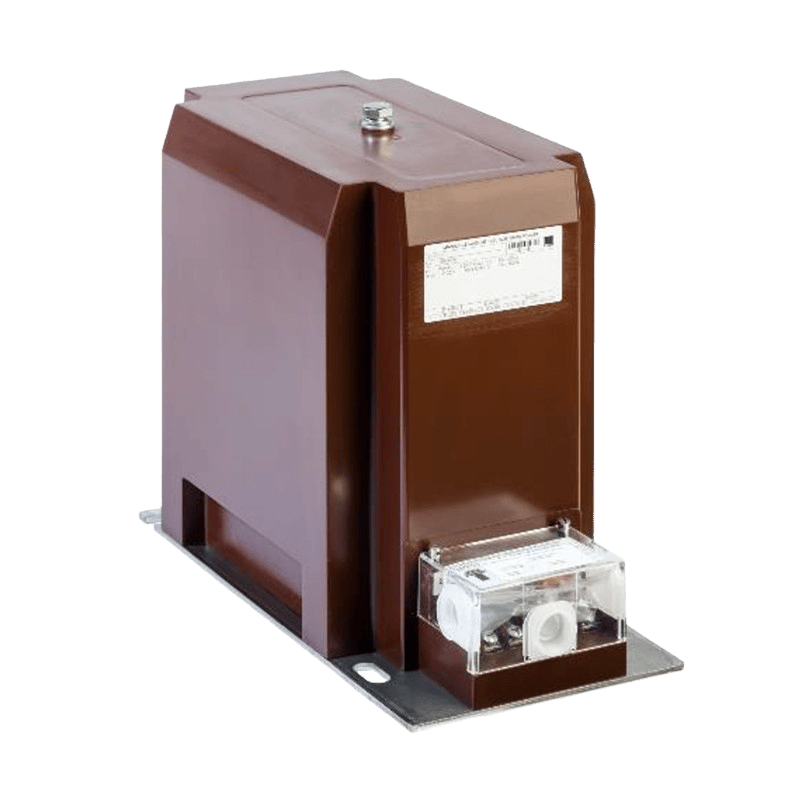

Трансформатор напряжения UGE

Трансформатор напряжения типа UGE предназначен для передачи сигнала измерительной информации в цепи измерительных приборов, устройств релейной защиты, автоматики и управления в электрических установках переменного тока промышленной частоты в сетях напряжением от 3 до 35 кВ.

Данные трансформаторы являются масштабными индуктивными преобразователями однофазного исполнения, применяемыми в распределительных устройствах среднего напряжения для точного измерения напряжения и обеспечения корректной работы систем защиты и учета электроэнергии.

Принцип работы

Трансформатор UGE работает по принципу электромагнитной индукции и представляет собой:

однофазный трансформатор напряжения
с одним изолированным выводом первичной обмотки
второй конец первичной обмотки при эксплуатации заземляется

Такое исполнение обеспечивает повышенную безопасность и стабильность измерений в сетях среднего напряжения.

Конструктивные особенности

Трансформаторы напряжения UGE выполнены в литом исполнении с применением специальной электроизоляционной смолы, которая одновременно:

обеспечивает основную электрическую изоляцию
формирует механически прочный корпус изделия

Конструкция включает:

первичные и вторичные обмотки, залитые эпоксидной смолой
один магнитопровод с возможностью установки 1, 2 или 3 вторичных обмоток
клеммную коробку вторичных выводов на основании
изоляционную крышку с возможностью пломбирования
клеммы для подключения проводников сечением до 6 мм²
встроенную клемму заземления с винтом М8

Монтаж и подключение

любое монтажное положение
крепление через 4 болта М10 на металлическом основании
удобное подключение вторичных цепей через клеммную коробку
защита вторичных выводов от несанкционированного доступа
наличие заземляющей клеммы на основании

Модификации серии UGE

Трансформаторы выпускаются в различных исполнениях в зависимости от уровня напряжения:

UGE 3,6
UGE 7,2
UGE 12
UGE 17,5
UGE 24
UGE 26,5
UGE 36

Каждая модификация отличается номинальным рабочим напряжением, габаритами и массой, что позволяет подобрать оптимальное решение под конкретные условия эксплуатации.

Область применения

Трансформаторы напряжения UGE применяются в:

распределительных устройствах 3–35 кВ
подстанциях и энергетических узлах
системах коммерческого и технического учета электроэнергии
цепях релейной защиты и автоматики
промышленных электроустановках среднего напряжения

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.

Наименование параметра	Значение параметра:
Номинальное первичное напряжение, кВ	от 3/√3 до 35/√3
Наибольшее рабочее напряжение, кВ	от 3,6 до 40,5
Номинальное напряжение основных вторичных обмоток, В	100/√3; 110/√3
Номинальное напряжение дополнительной обмотки, В	100; 100/3; 110; 110/3
Классы точности основных обмоток:	0,2 - 0,5 - 1,0 - 3,0
Номинальная вторичная нагрузка основных обмоток, ВА	от 5 до 300
Класс точности дополнительной обмотки:	3Р; 6Р
Номинальная вторичная нагрузка дополнительной обмотки,ВА	от 5 до 300
Предельная термическая мощность, ВА	до 630
Номинальная частота, Гц	50
Масса трансформатора, кг	до 60
Климатичское исполнение	У, Т
Категория размещения	3
