UGE CAK до 20 кВ

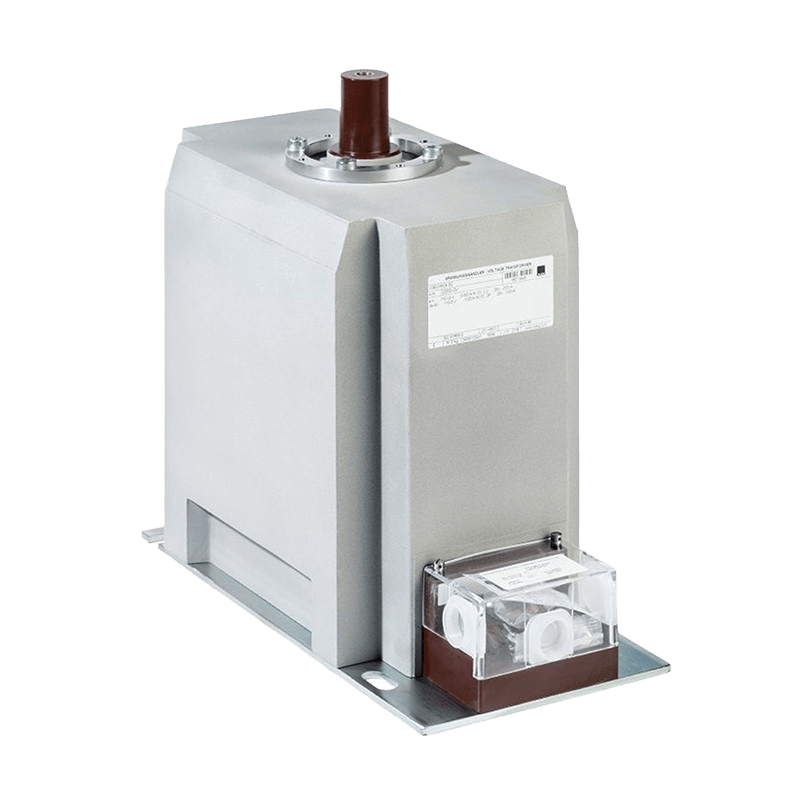

Трансформатор напряжения UGE CAK

Трансформатор напряжения типа UGE CAK предназначен для передачи сигнала измерительной информации в цепи измерительных приборов, устройств релейной защиты, автоматики и управления в электрических установках переменного тока промышленной частоты в сетях напряжением от 6 до 20 кВ.

Данные трансформаторы представляют собой однофазные масштабные индуктивные преобразователи, применяемые в распределительных устройствах среднего напряжения для точного измерения напряжения и обеспечения надежной работы систем учета и защиты.

Принцип работы

Трансформатор UGE CAK основан на принципе электромагнитной индукции и имеет:

• однофазное исполнение
• один изолированный вывод первичной обмотки
• второй вывод первичной обмотки заземляется при эксплуатации

Такое решение обеспечивает безопасную работу в сетях среднего напряжения и стабильность измерительных характеристик.

Конструктивные особенности

• металлизированное покрытие корпуса, выполняющее функцию электростатического экранирования и защиты от внешних электрических полей
• возможность исполнения с 1, 2 или 3 вторичными обмотками на одном магнитопроводе
• размещение вторичных выводов в клеммной коробке на основании
• наличие пломбируемой изоляционной крышки для защиты от несанкционированного доступа

Монтаж и подключение

• универсальное монтажное положение
• крепление через 4 болта М10 на металлическом основании
• клемма заземления с винтом М8
• подключение проводников сечением до 6 мм²
• удобный доступ к вторичным цепям через клеммную коробку

Модификации серии UGE CAK

Трансформаторы выпускаются в различных исполнениях:

• UGE CAK 7,2
• UGE CAK 12
• UGE CAK 17,5
• UGE CAK 24

Каждая модификация отличается уровнем номинального напряжения, габаритами и массой, что позволяет подобрать оптимальное решение под конкретные условия эксплуатации.
