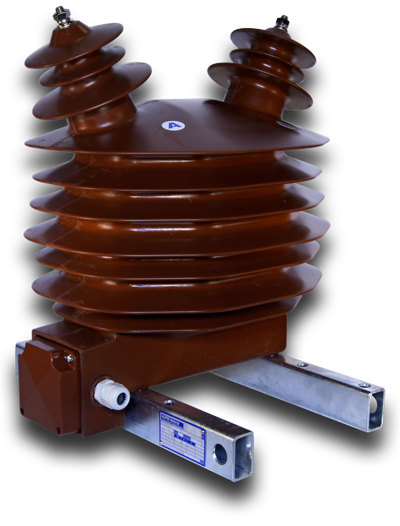

Трансформаторы напряжения VРТ 25

Трансформаторы напряжения VРТ 25 — это однофазные литые трансформаторы наружной установки, предназначенные для применения в сетях высокого напряжения. Изделия используются для измерения, учета и релейной защиты в распределительных устройствах открытого исполнения.

Трансформаторы также могут применяться для питания приводов разъединителей с дистанционным управлением.

Оборудование рассчитано на работу в сетях переменного тока частотой 50 или 60 Гц с классом напряжения до 20 кВ.

Основные характеристики

• класс напряжения: от 3 до 20 кВ
• наибольшее рабочее напряжение: до 24 кВ
• номинальное напряжение первичной обмотки: 3000 – 22000 В
• номинальное напряжение вторичной обмотки: от 100 до 230 В
• классы точности: 0,2; 0,5; 1; 3; 3Р; 6Р
• номинальная мощность вторичной обмотки: до 200 В·А
• предельная мощность: до 400 В·А
• номинальная частота: 50 / 60 Гц
• масса: до 49 кг
• средняя наработка на отказ: 262 800 часов
• средний срок службы: не менее 30 лет

Назначение и принцип работы

Трансформаторы VРТ 25 предназначены для преобразования высокого напряжения в стандартное вторичное напряжение, обеспечивающее безопасную работу измерительных приборов, устройств учета и релейной защиты.

Применение трансформаторов обеспечивает:

• точный учет электрической энергии
• надежную работу защитных и автоматических систем
• гальваническую изоляцию вторичных цепей
• питание цепей управления и приводов разъединителей
• безопасное подключение измерительных приборов

Трансформаторы сохраняют класс точности в диапазоне 25–100% номинальной нагрузки.

Конструктивные особенности

Конструкция VРТ 25 выполнена на основе литой эпоксидной изоляции, обеспечивающей высокую механическую и электрическую прочность.

Все активные части залиты эпоксидным компаундом, который выполняет:

• функцию электрической изоляции
• механическую защиту
• несущую конструктивную роль

Особенности конструкции:

• магнитопровод из ориентированной электротехнической стали (С-образный сердечник)
• первичные выводы на шпильках М10
• крепление четырьмя болтами М12 через опорную плиту
• герметичный вторичный клеммник с возможностью пломбирования
• комплект перемычек и элементов заземления внутри клеммника
• устойчивость к вибрациям и динамическим нагрузкам

Монтаж и подключение

Трансформаторы предназначены для установки в наружных распределительных устройствах и монтируются на опорные конструкции.

Рекомендации по монтажу:

• применять проводники сечением до 6 мм²
• использовать кабельные наконечники соответствующего типа
• исключать механическое напряжение на изолятор при подключении
• соблюдать правила затяжки первичных выводов

При замене устаревших моделей возможна поставка трансформаторов на индивидуальных опорных плитах с аналогичными монтажными размерами.

Условия эксплуатации

• установка: открытые распределительные устройства (ОРУ)
• климатическое исполнение: наружное
• номинальная частота: 50 / 60 Гц
• устойчивость к атмосферным воздействиям, влажности и загрязнениям

Область применения

Трансформаторы VРТ 25 применяются:

• в открытых распределительных устройствах 6–20 кВ
• на электрических подстанциях
• в системах коммерческого и технического учета электроэнергии
• в цепях релейной защиты и автоматики
• для питания приводов разъединителей
• на промышленных и энергетических объектах

Соответствие стандартам

Трансформаторы напряжения VРТ 25 прошли испытания в соответствии с:

• IEC 60044-2
• ГОСТ 1516.3-96

По запросу заказчика предоставляется официальное подтверждение результатов испытаний и дополнительная техническая документация.
