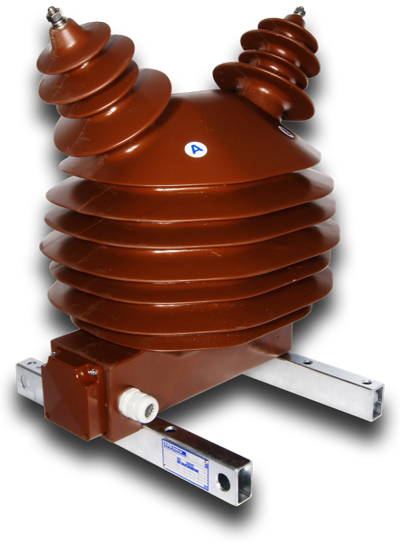

Трансформаторы напряжения VРТ 38

Трансформаторы напряжения VРТ 38 — это однофазные литые трансформаторы наружной установки, предназначенные для применения в сетях высокого напряжения. Изделия используются для измерения, учета и релейной защиты в распределительных устройствах открытого исполнения.

Трансформаторы также могут применяться для питания приводов разъединителей с дистанционным управлением.

Оборудование рассчитано на работу в сетях переменного тока частотой 50 или 60 Гц с классом напряжения до 35 кВ.

Основные характеристики

• класс напряжения: от 3 до 35 кВ
• наибольшее рабочее напряжение: до 40,5 кВ
• номинальное напряжение вторичной обмотки: от 100 до 230 В
• классы точности: 0,2; 0,5; 1; 3; 3Р; 6Р
• номинальная мощность вторичной обмотки: до 200 В·А
• предельная мощность: до 400 В·А
• номинальная частота: 50 / 60 Гц
• масса: до 62 кг
• средняя наработка на отказ: 262 800 часов
• средний срок службы: не менее 30 лет

Назначение и принцип работы

Трансформаторы VРТ 38 предназначены для преобразования высокого напряжения в стандартное вторичное напряжение, обеспечивающее безопасную работу измерительных приборов, систем учета и устройств релейной защиты.

Применение трансформаторов обеспечивает:

• точный учет и измерение параметров электрической сети
• надежную работу устройств защиты и автоматики
• гальваническую изоляцию вторичных цепей от высокого напряжения
• питание цепей управления и приводов разъединителей
• безопасное подключение измерительных приборов

Трансформаторы сохраняют класс точности в диапазоне 25–100% номинальной нагрузки.

Конструктивные особенности

Конструкция VРТ 38 выполнена на базе литой эпоксидной изоляции, обеспечивающей высокую механическую и электрическую прочность.

Все активные части трансформатора залиты эпоксидной композицией, которая выполняет:

• функцию электрической изоляции
• механическую защиту
• несущую конструктивную роль

Особенности конструкции:

• магнитопровод из ориентированной электротехнической стали (С-образный сердечник)
• первичные выводы на шпильках М10
• крепление через опорную плиту четырьмя болтами М12
• герметичный вторичный клеммник с возможностью пломбирования
• комплект перемычек и заземляющих элементов внутри клеммника
• устойчивость к вибрациям и динамическим нагрузкам

Монтаж и подключение

Трансформаторы предназначены для установки в наружных распределительных устройствах и монтируются на опорные конструкции.

Рекомендации по монтажу:

• использовать проводники сечением до 6 мм²
• применять кабельные наконечники соответствующего типа
• исключать механическое напряжение на изолятор при подключении
• соблюдать требования по затяжке и креплению первичных выводов

При замене устаревших типов трансформаторов возможно изготовление опорных плит с аналогичными монтажными размерами.

Условия эксплуатации

• установка: открытые распределительные устройства (ОРУ)
• климатическое исполнение: наружное
• номинальная частота: 50 / 60 Гц
• устойчивость к атмосферным воздействиям, влажности и загрязнениям

Область применения

Трансформаторы VРТ 38 применяются:

• в открытых распределительных устройствах 6–35 кВ
• на электрических подстанциях
• в системах коммерческого и технического учета электроэнергии
• в цепях релейной защиты и автоматики
• для питания приводов разъединителей
• на промышленных и энергетических объектах

Соответствие стандартам

Трансформаторы напряжения VРТ 38 прошли испытания в соответствии с:

• IEC 60044-2
• ГОСТ 1516.3-96

По запросу заказчика предоставляется официальное подтверждение результатов испытаний и дополнительная техническая документация.
