VTO 15

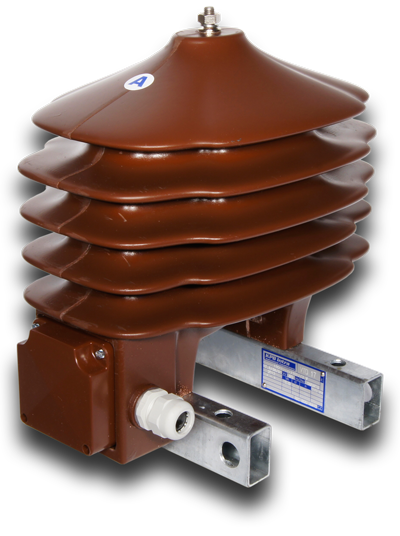

Трансформаторы напряжения VTO 15

Трансформаторы напряжения VTO 15 — это однофазные измерительные трансформаторы, предназначенные для применения в сетях высокого напряжения до 15 кВ. Они используются для измерения, коммерческого учета и защиты распределительных устройств ВН открытого исполнения, а также могут применяться для питания приводов разъединителей с дистанционным управлением.

Трансформаторы обеспечивают надежную гальваническую развязку между первичными и вторичными цепями и преобразуют высокое напряжение сети в стандартизированное вторичное значение для подключения измерительных приборов, счетчиков и устройств релейной защиты.

Основные характеристики

• класс напряжения: до 15 кВ
• наибольшее рабочее напряжение: до 17,5 кВ
• номинальное напряжение первичной обмотки: от 1000/√3 до 15000 В
• номинальное напряжение вторичной обмотки: от 100/3 до 800 В
• классы точности измерительных обмоток: 0,2; 0,5; 1; 3
• классы точности обмоток защиты: 3Р; 6Р
• номинальная мощность вторичных обмоток: от 1,25 до 200 В·А
• предельная мощность (вне класса точности): 160; 250; 400 В·А
• номинальная частота: 50 или 60 Гц
• средний срок службы: 30 лет
• средняя наработка на отказ: 262 800 часов
• масса: до 24 кг

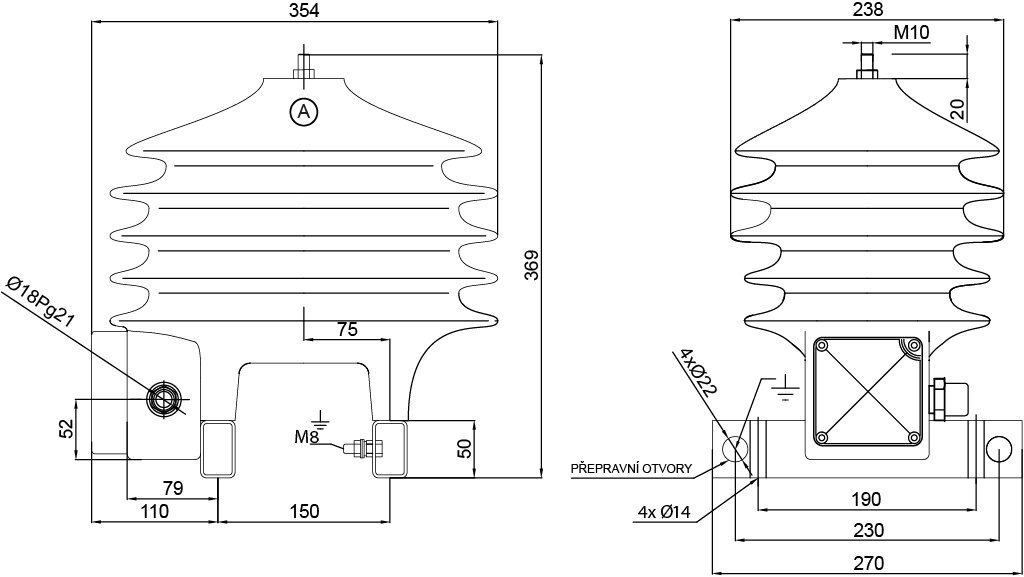

• габаритные размеры: 238 × 338 × 370 мм

Назначение и принцип работы

Трансформатор VTO 15 работает по принципу электромагнитной индукции, преобразуя параметры высокого напряжения в безопасный уровень вторичного напряжения.

Он обеспечивает:

• точный учет электроэнергии;
• корректную работу устройств релейной защиты и автоматики;
• безопасное подключение измерительных приборов;
• надежную изоляцию вторичных цепей от высокого напряжения.

Конструктивные особенности

• однофазное, опорное исполнение;
• С-образный магнитопровод из ориентированной трансформаторной стали;
• полностью залитая эпоксидная изоляция, обеспечивающая защиту от влаги, УФ-излучения и механических воздействий;
• выводы первичной обмотки выполнены шпильками М10;
• вторичные выводы выполнены под кабельные наконечники;
• герметичный клеммный кожух с возможностью пломбирования;
• наличие перемычек и элементов заземления внутри клеммной коробки.

Монтаж и подключение

• установка в вертикальном положении на опорную плиту;
• крепление через четыре болта М12;
• подключение первичной цепи через шпильку М10;
• рекомендуется применение кабельных наконечников для вторичных цепей;
• необходимо исключить механические нагрузки на вводы и изоляторы.

Область применения

• распределительные устройства 6–15 кВ;
• открытые распределительные устройства (ОРУ);
• трансформаторные подстанции;
• системы коммерческого и технического учета электроэнергии;
• цепи релейной защиты и автоматики;
• питание приводов разъединителей.
