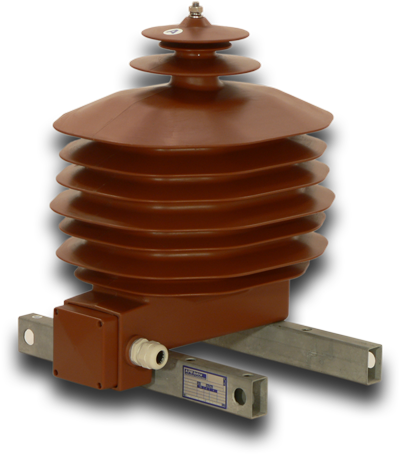

Трансформаторы напряжения VTO 38

Трансформаторы напряжения VTO 38 — это однофазные литые измерительные трансформаторы наружной установки, предназначенные для работы в сетях высокого напряжения и применения в распределительных устройствах открытого исполнения. Изделия используются для передачи сигнала измерительной информации в цепи учета, измерения, релейной защиты и автоматики, а также могут применяться для питания приводов разъединителей с дистанционным управлением.

Трансформаторы рассчитаны на эксплуатацию в электрических сетях переменного тока частотой 50 или 60 Гц с классом напряжения до 35 кВ.

Основные характеристики

• класс напряжения: от 3 до 35 кВ
• наибольшее рабочее напряжение: до 40,5 кВ
• номинальное напряжение вторичной обмотки: от 100/3 до 800 В
• классы точности: 0,2; 0,5; 1; 3; 3Р; 6Р
• номинальная мощность вторичной обмотки: до 200 В·А
• предельная мощность: до 400 В·А
• масса: до 49 кг
• срок службы: не менее 30 лет
• средняя наработка на отказ: 262 800 часов

Назначение и принцип работы

Трансформаторы VTO 38 предназначены для преобразования высокого напряжения в стандартное вторичное напряжение, безопасное для измерительных приборов, устройств защиты и автоматики. Применение трансформаторов обеспечивает:

• точный учет и контроль параметров сети
• корректную работу релейной защиты
• безопасное подключение измерительных приборов
• питание цепей управления и приводов разъединителей
• гальваническую изоляцию вторичных цепей от высокого напряжения

Трансформаторы сохраняют заявленный класс точности в диапазоне 25–100% номинальной нагрузки.

Конструктивные особенности

Магнитопровод трансформаторов выполнен из ориентированной электротехнической стали в виде С-образного сердечника, обеспечивающего высокую точность измерений и стабильность характеристик.

Все активные части трансформатора залиты атмосферостойкой эпоксидной изоляцией, устойчивой к:

• ультрафиолетовому излучению
• влаге и осадкам
• перепадам температур
• механическим воздействиям

Эпоксидный компаунд одновременно выполняет функции:

• электрической изоляции
• механической защиты
• несущей конструкции

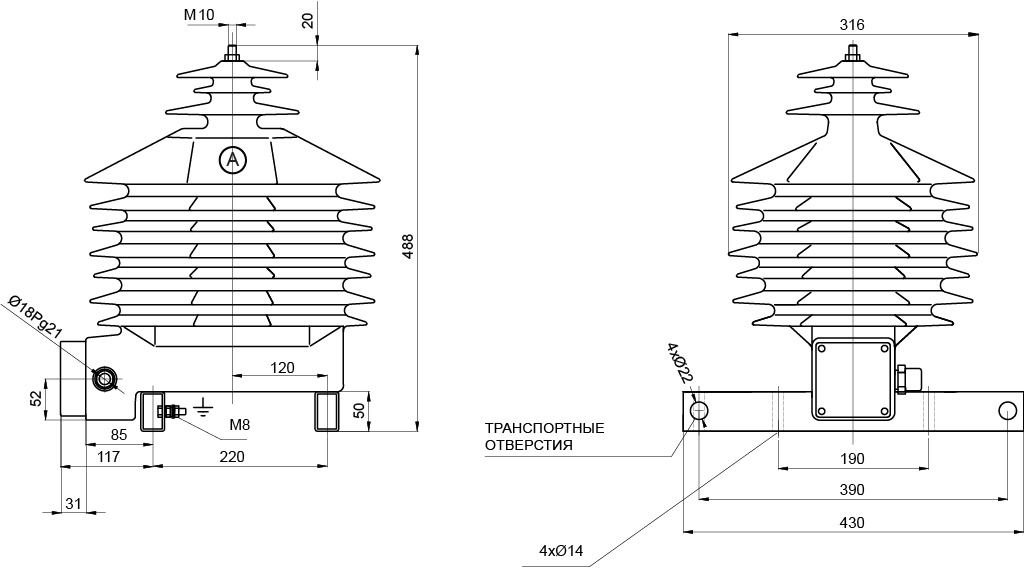

Особенности конструкции:

• наружное исполнение для ОРУ
• выводы первичной обмотки на шпильках М10
• крепление через опорную плиту четырьмя болтами М12
• герметичный клеммник вторичной обмотки с возможностью пломбирования
• наличие комплектов перемычек и заземляющих элементов
• высокая устойчивость к климатическим воздействиям

Монтаж и подключение

Трансформаторы устанавливаются в вертикальном положении на опорные конструкции распределительных устройств.

Рекомендации по подключению:

• применять проводники диаметром до 6 мм²
• использовать кабельные наконечники соответствующего сечения
• исключать механическое перенапряжение изолятора при подключении
• выполнять подключение вторичных цепей через герметичный клеммник

Для замены устаревших трансформаторов возможно изготовление специальных опорных плит с необходимыми монтажными размерами.

Условия эксплуатации

• установка: открытые распределительные устройства (ОРУ)
• номинальная частота: 50 или 60 Гц
• климатическое исполнение: наружная установка
• устойчивость к ультрафиолету, влаге и атмосферным воздействиям

Область применения

Трансформаторы напряжения VTO 38 применяются:

• в открытых распределительных устройствах 6–35 кВ
• на электрических подстанциях
• в системах коммерческого и технического учета электроэнергии
• в цепях релейной защиты и автоматики
• в системах дистанционного управления разъединителями
• на промышленных и энергетических объектах

Соответствие стандартам

Трансформаторы напряжения VTO 38 прошли испытания в соответствии с:

• IEC 60044
• ГОСТ 1516.3-96

По запросу заказчика предоставляется официальное подтверждение результатов испытаний и дополнительная техническая документация.
