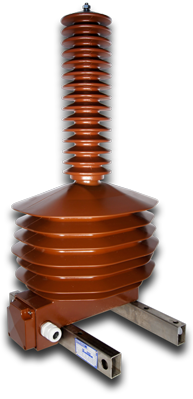

Трансформаторы напряжения VTO 38P

Трансформаторы напряжения VTO 38P — это однофазные однополюсные литые трансформаторы наружной установки, предназначенные для применения в сетях высокого напряжения от 3,6 до 40,5 кВ. Изделия используются для измерения, учета и релейной защиты в распределительных устройствах открытого исполнения, включая объекты железнодорожной инфраструктуры.

Трансформаторы также могут применяться для питания вспомогательных цепей и устройств управления.

Главной особенностью исполнения VTO 38P является наличие встроенной высоковольтной защиты VPO-T80-38.5 кВ, обеспечивающей отключение трансформатора при внутреннем повреждении без существенного воздействия на окружающее оборудование.

Основные характеристики

• класс напряжения: от 3 до 35 кВ
• наибольшее рабочее напряжение: до 40,5 кВ
• номинальное вторичное напряжение: от 100/3 до 800 В
• классы точности: 0,2; 0,5; 1; 3; 3Р; 6Р
• номинальная мощность вторичной обмотки: до 200 В·А
• предельная мощность: до 400 В·А
• степень защиты вторичных выводов: IP65
• масса: до 52 кг
• срок службы: не менее 30 лет
• средняя наработка на отказ: 262 800 часов

Назначение и принцип работы

Трансформаторы VTO 38P предназначены для преобразования высокого напряжения в стандартное вторичное напряжение, безопасное для измерительных приборов, устройств учета и релейной защиты.

Применение трансформаторов обеспечивает:

• точный контроль параметров сети
• работу цепей измерения и автоматики
• питание вспомогательных устройств
• гальваническую изоляцию вторичных цепей
• защиту оборудования распределительного устройства при аварийных режимах

Трансформаторы сохраняют требуемый класс точности в диапазоне 25–100% номинальной нагрузки.

Конструктивные особенности

Конструкция VTO 38P выполнена на базе литой эпоксидной изоляции, устойчивой к внешним климатическим воздействиям:

• ультрафиолетовому излучению
• влаге и осадкам
• перепадам температуры
• загрязнениям окружающей среды

Эпоксидный компаунд одновременно выполняет функции:

• электрической изоляции
• механической защиты
• несущего корпуса

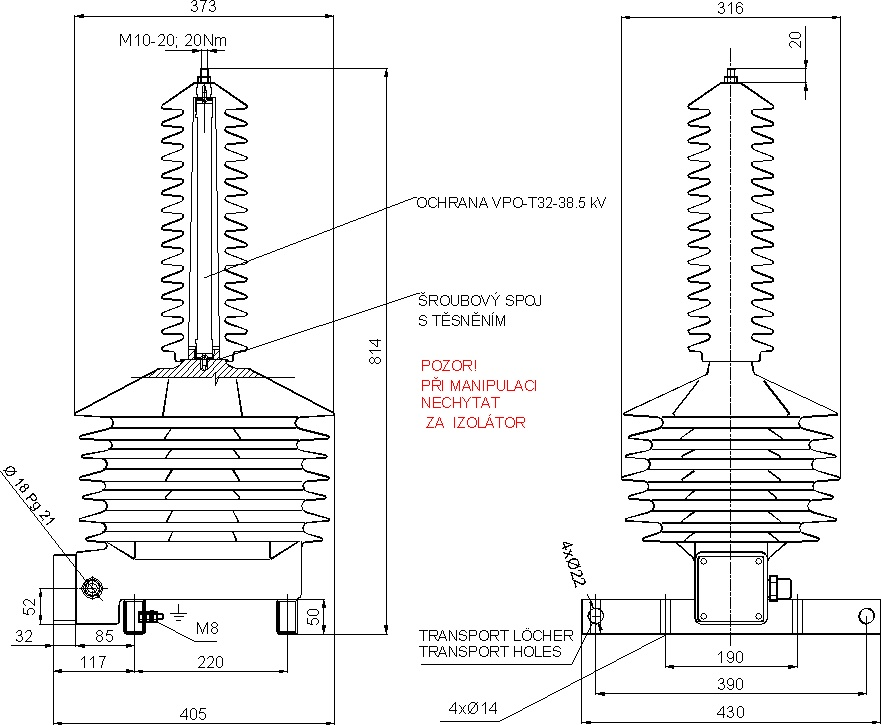

Особенности конструкции:

• встроенная высоковольтная защита VPO-T80-38.5 кВ
• ввертываемый изолятор со встроенным защитным вкладышем
• вывод первичной обмотки на шпильке М10
• крепление четырьмя болтами М12
• герметичный вторичный клеммник с возможностью пломбирования
• общий путь утечки: 2006 мм
• высокая устойчивость к атмосферным воздействиям

При срабатывании защиты трансформатор рекомендуется направить на проверку состояния изоляции. В случае ложного отключения допускается замена защитного вкладыша новым.

Монтаж и подключение

Трансформаторы предназначены для наружной установки и монтируются на фундаментные профили или опорные конструкции.

Рекомендации по эксплуатации:

• не поднимать трансформатор за изолятор
• изолятор затягивать только вручную
• использовать кабельные наконечники соответствующего сечения
• подключение выполнять через герметичный вторичный клеммник IP65

Для замены устаревших трансформаторов возможно изготовление специальных монтажных профилей с аналогичными присоединительными размерами.

Условия эксплуатации

• установка: открытые распределительные устройства (ОРУ)
• номинальная частота: 50 или 60 Гц
• климатическое исполнение: наружная установка
• повышенная устойчивость к влаге, УФ-излучению и загрязнениям

Область применения

Трансформаторы напряжения VTO 38P применяются:

• в открытых распределительных устройствах 6–35 кВ
• на железнодорожных подстанциях
• в системах коммерческого и технического учета
• в цепях релейной защиты и автоматики
• на промышленных и энергетических объектах
• в системах питания вспомогательных устройств

Соответствие стандартам

Трансформаторы VTO 38P соответствуют требованиям:

• ČSN EN 60044-2
• ГОСТ 1983-89

Изделия утверждены ČMI под номером TCM 212/05–4239.

По запросу заказчика предоставляется официальное подтверждение результатов испытаний и техническая документация.
