Трансформатор напряжения VTS 12

Трансформатор напряжения VTS 12 — это однофазный однополюсный литой трансформатор внутренней установки, предназначенный для работы в сетях высокого напряжения до 10 кВ. Изделие применяется в комплектных распределительных устройствах (КРУ) и закрытых распределительных устройствах (ЗРУ) для передачи сигнала измерительной информации в цепи измерения, релейной защиты, автоматики, сигнализации и управления.

Трансформаторы серии VTS 12 обеспечивают надежное преобразование высокого напряжения в стандартное вторичное напряжение и могут комплектоваться встроенным высоковольтным предохранителем для дополнительной защиты оборудования распределительного устройства.

Основные характеристики

• класс напряжения: от 3 до 10 кВ
• наибольшее рабочее напряжение: до 12 кВ
• номинальное вторичное напряжение: 100/√3; 110/√3; 120/√3; 100/3; 110/3; 120/3 В
• классы точности: 0,2; 0,5; 1; 3; 3P; 6P
• номинальная мощность вторичных обмоток: от 1,25 до 200 В·А
• предельная мощность вне класса точности: до 400 В·А
• номинальная частота: 50 или 60 Гц
• масса: до 21 кг
• срок службы: не менее 30 лет

Назначение и принцип работы

Трансформатор VTS 12 предназначен для понижения высокого первичного напряжения до стандартных значений вторичного напряжения, используемых в системах:

• коммерческого и технического учета электроэнергии
• релейной защиты
• автоматики и сигнализации
• управления высоковольтным оборудованием

Работа трансформатора основана на принципе электромагнитной индукции. Конструкция обеспечивает стабильные метрологические характеристики и соответствие заявленным классам точности в диапазоне 25–100% номинальной нагрузки.

Конструктивные особенности

Трансформатор выполнен в литом корпусе из эпоксидного компаунда, который одновременно выполняет функции:

• электрической изоляции
• механической защиты
• несущего корпуса

Магнитопровод изготовлен из ориентированных трансформаторных лент и выполнен в виде С-образного сердечника, обеспечивающего высокую точность измерений и стабильность характеристик.

Особенности конструкции:

• возможность комплектации высоковольтным предохранителем SIBA 0,3 А или 0,6 А
• эпоксидная надставка с демонтируемым предохранителем
• компактные габаритные размеры
• высокая механическая прочность
• клеммник вторичных цепей с возможностью пломбирования
• комплект перемычек для заземления и закорачивания вторичных цепей
• крепление через опорную плиту четырьмя болтами

Варианты исполнения

Трансформаторы VTS 12 выпускаются в различных исполнениях в зависимости от:

• класса напряжения
• коэффициента трансформации
• мощности вторичных обмоток
• класса точности
• наличия высоковольтного предохранителя

Для замены устаревших трансформаторов могут поставляться специальные опорные плиты с монтажными размерами, аналогичными существующим устройствам.

Условия эксплуатации

• установка: внутренняя
• тип оборудования: КРУ и ЗРУ
• рабочая частота сети: 50/60 Гц
• монтажное положение: любое

Трансформаторы предназначены для эксплуатации в промышленных распределительных устройствах и обеспечивают надежную работу в условиях длительной эксплуатации.

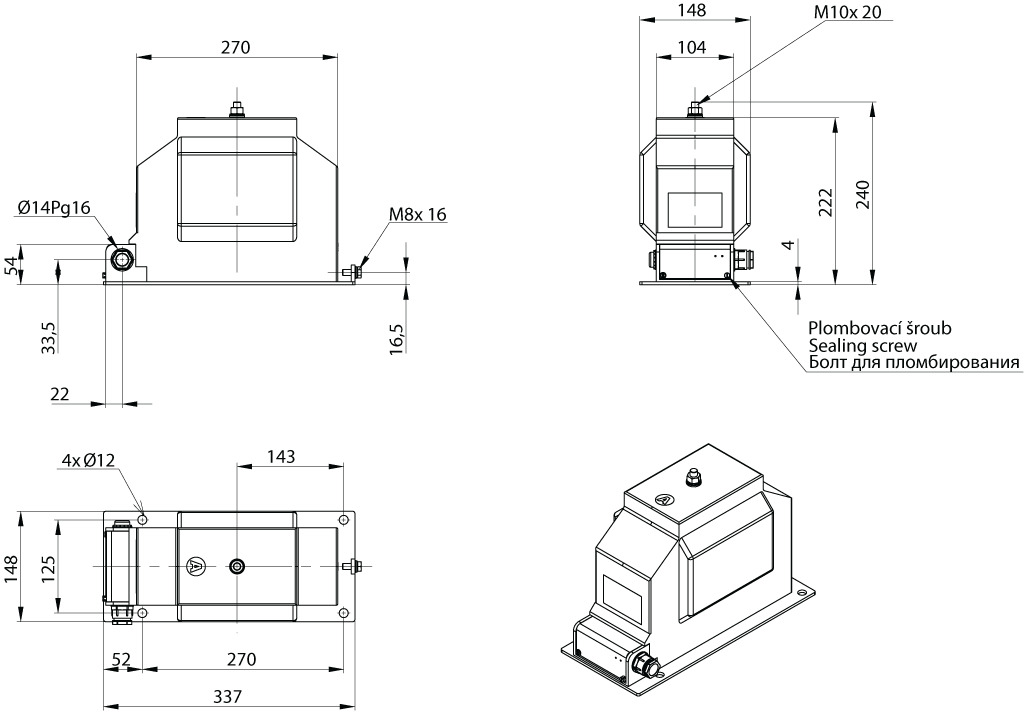

Монтаж и подключение

• крепление через отверстия в опорной плите
• вывод первичной обмотки — шпилька М10
• подключение вторичных цепей через защищенный клеммник
• возможность пломбирования вторичных выводов
• комплектуются монтажными элементами и перемычками

Для подключения вторичных цепей рекомендуется использовать кабельные наконечники соответствующего сечения.

Область применения

Трансформаторы VTS 12 применяются:

• в распределительных устройствах 6–10 кВ
• на трансформаторных подстанциях
• в системах коммерческого и технического учета электроэнергии
• в цепях релейной защиты и автоматики
• на промышленных, энергетических и инфраструктурных объектах

Соответствие стандартам

Трансформаторы напряжения VTS 12 прошли испытания в соответствии с:

• IEC 60044-2
• ГОСТ 1516.3-96
• ГОСТ 1983

По запросу заказчика предоставляются официальные протоколы испытаний и подтверждение соответствия технических характеристик.
