VTS 12P

Трансформатор напряжения

до 4 обмоток вес до 23 кг габарит 453х148х295

Высокая точность измерений
Надежная литая изоляция
Долгий срок службы
Соответствие ГОСТ

Запросить КП Опросный лист

10+ лет опыта

200+ реализованных проектов

Поставки по всей России

Официальная гарантия

Сертификация ГОСТ и ТР ТС

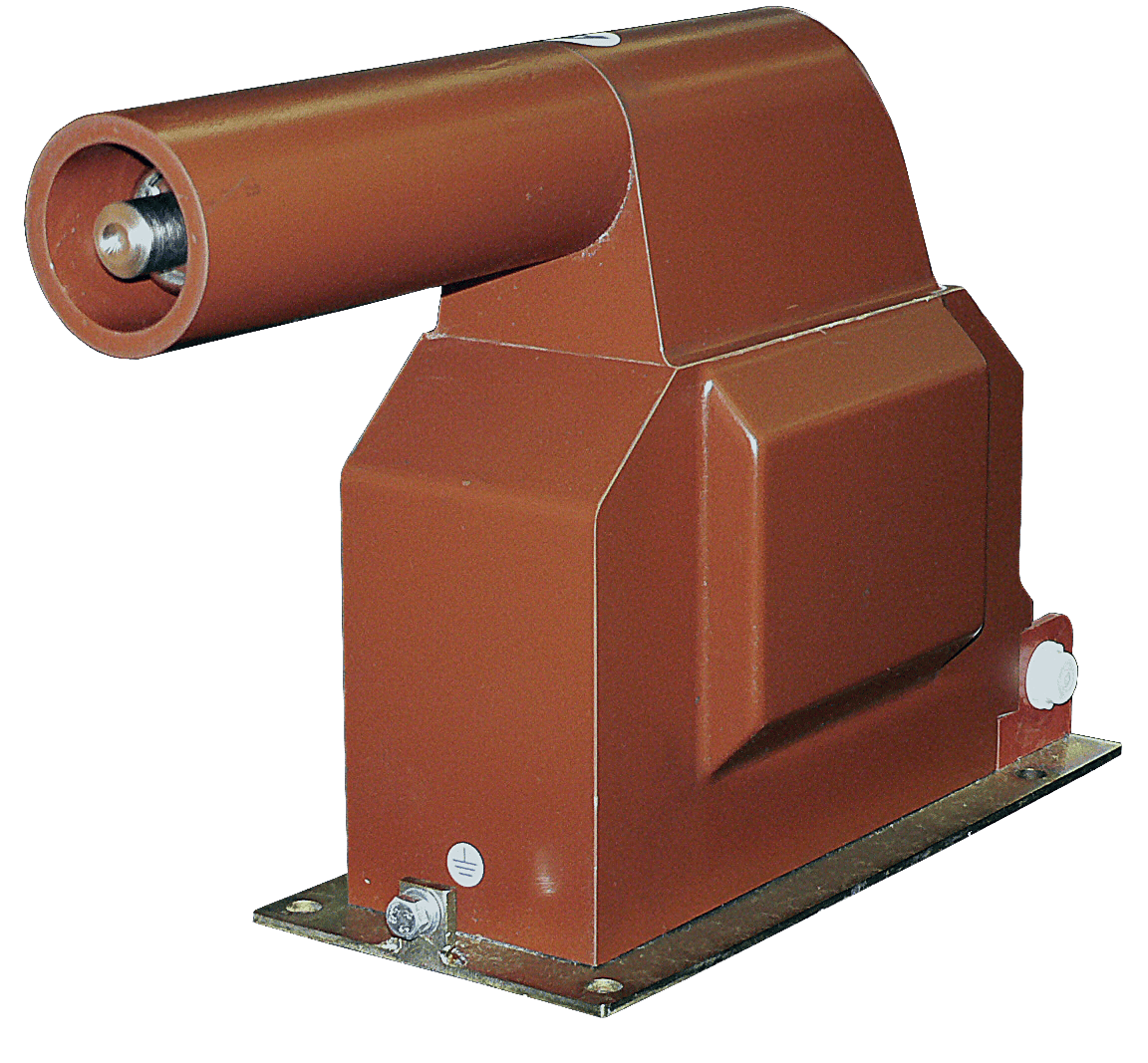

Трансформатор напряжения VTS 12P

Измерительный трансформатор напряжения VTS 12P представляет собой однофазный однополюсный изолированный трансформатор, предназначенный для применения в сетях высокого напряжения. Устройство используется в составе комплектных распределительных устройств (КРУ) и других закрытых распределительных устройств (ЗРУ) внутренней установки.

Трансформатор обеспечивает питание цепей измерения, релейной защиты, автоматики и сигнализации в электрических установках переменного тока частотой 50/60 Гц в сетях с изолированной нейтралью.

Основные характеристики

номинальное напряжение: до 12 кВ

вторичное напряжение: 100/√3; 110/√3; 120/√3 В

дополнительное напряжение: 100/3; 110/3; 120/3 В

количество вторичных обмоток: до 4-х

классы точности измерительных обмоток: 0,2; 0,5; 1; 3

классы точности защитных обмоток: 3P; 6P

точность в диапазоне нагрузки: 25–100% номинальной

масса: до 23 кг

исполнение: внутренняя установка

Принцип работы

Трансформатор VTS 12P функционирует на основе электромагнитной индукции и предназначен для преобразования высокого напряжения в стандартизированные значения вторичного напряжения для питания измерительных приборов и защитных устройств.

Конструктивные особенности

Трансформатор выполнен в литом исполнении с применением эпоксидной изоляции, которая:

обеспечивает надежную электрическую изоляцию
формирует прочный и устойчивый к механическим воздействиям корпус

Конструкция включает:

С-образный магнитопровод из ориентированной электротехнической стали
эпоксидную надставку с встроенным высоковольтным предохранителем
возможность применения предохранителей SIBA (0,3 А / 0,6 А) или VPO T32 / T50
возможность замены предохранителя через резьбовое соединение
до 4 вторичных обмоток на одном магнитопроводе

Варианты исполнения

Трансформаторы VTS 12P выпускаются в двух вариантах:

VTS 12P.1 — с гибким высоковольтным контактом (для установки на тележки КРУ)
VTS 12P.2 — с жестким контактом (подключение через винт М6)

При выборе исполнения необходимо учитывать особенности монтажа и тип распределительного устройства.

Монтаж и подключение

крепление через 4 болта на опорной плите
вывод первичной обмотки через шпильку М10
подключение вторичных цепей через клеммную коробку
использование кабельных наконечников, соответствующих сечению проводника
клеммник с защитным кожухом и возможностью пломбирования
комплект поставки включает элементы для заземления и закорачивания

⚠️ Важно: при подключении необходимо исключить механическое натяжение высоковольтного контакта, направленное от корпуса трансформатора.

Замена и совместимость

Трансформаторы VTS 12P могут поставляться на адаптированных опорных плитах, что позволяет заменять устаревшие устройства различных производителей без изменения конструкции распределительного оборудования.

Стандарты и испытания

Трансформаторы напряжения VTS 12P прошли испытания в соответствии с:

IEC 60044-2
ГОСТ 1516.3-96

По запросу предоставляется официальное подтверждение результатов испытаний.

Область применения

комплектные распределительные устройства (КРУ)
закрытые распределительные устройства (ЗРУ)
подстанции и энергетические объекты
системы коммерческого и технического учета
цепи релейной защиты и автоматики

Трансформатор напряжения VTS 12P — это надежное и универсальное решение для сетей до 12 кВ, обеспечивающее высокую точность измерений, встроенную защиту и удобство эксплуатации в современных распределительных устройствах.

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.

Класс напряжения, кВ	от 3 до 10
Наибольшее рабочее напряжение, кВ	от 3,6 до 12
Номинальное напряжение первичной обмотки, В	от 3000/√3 до 15000
Номинальное напряжение вторичной обмотки, В	от 100/3 до 800
Классы точности вторичных обмоток по ГОСТ 1983	0,2; 0,5; 1,0; 3,0; 3Р; 6Р
Номинальная мощность вторичной обмотки, В·А	от 1,25 до 200
Предельная мощность (вне класса точности), В·А	160; 250; 400
Номинальная частота, Гц	50 или 60

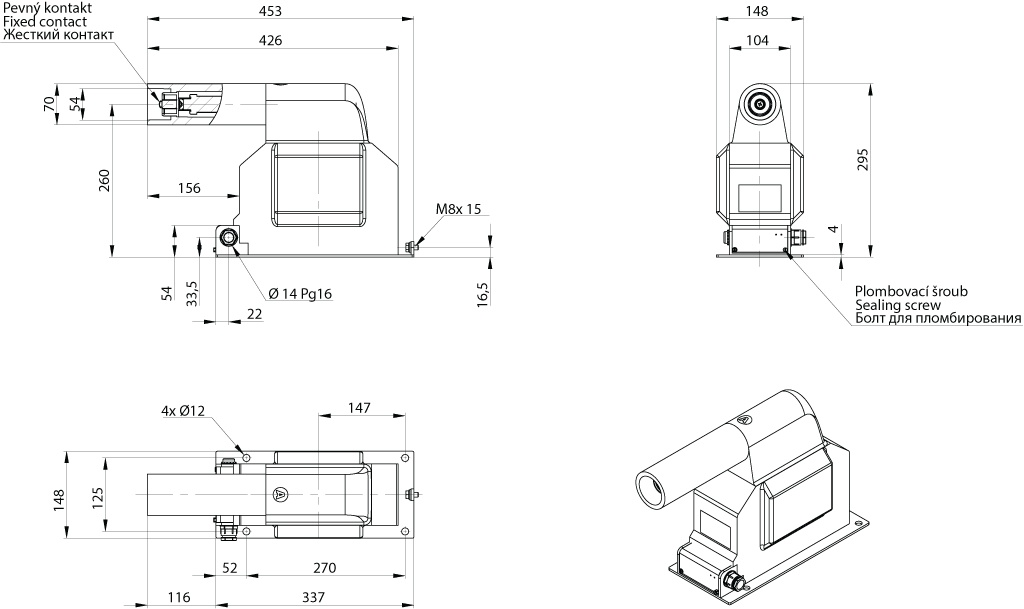

Габаритные размеры, (ДхШхВ)	453×148×295
Масса, кг, не более	23
Средняя наработка на отказ, ч	262800
Средний срок службы, лет	30
