Трансформатор напряжения VTS 25

Аппаратный трансформатор напряжения VTS 25 — это однофазный однополюсный изолированный трансформатор внутренней установки, предназначенный для применения в сетях высокого напряжения. Трансформатор используется в цепях измерения, релейной защиты, автоматики и сигнализации распределительных устройств закрытого исполнения.

Трансформаторы VTS 25 применяются в сетях переменного тока частотой 50/60 Гц с классом напряжения до 20 кВ и обеспечивают надежную передачу сигнала измерительной информации измерительным приборам и устройствам защиты.

Основные характеристики

• класс напряжения: от 3 до 20 кВ
• наибольшее рабочее напряжение: до 22 кВ
• номинальное напряжение вторичной обмотки: 100/√3; 110/√3; 120/√3; 100/3; 110/3; 120/3 В
• количество вторичных обмоток: до 3
• классы точности измерения: 0,2; 0,5; 1; 3
• классы точности защиты: 3P; 6P
• номинальная мощность вторичных обмоток: от 1,25 до 200 В·А
• предельная мощность: до 500 В·А
• масса: до 29 кг
• срок службы: не менее 30 лет

Назначение и принцип работы

Трансформатор VTS 25 предназначен для:

• передачи сигнала измерительной информации измерительным приборам;
• подключения цепей коммерческого и технического учета;
• питания устройств релейной защиты и автоматики;
• изоляции вторичных цепей от высокого напряжения.

Работа трансформатора основана на принципе электромагнитной индукции. Первичное напряжение сети преобразуется во вторичное напряжение стандартного уровня, безопасное для подключения измерительных и защитных устройств.

Трансформаторы обеспечивают стабильные метрологические характеристики в диапазоне 25–100% номинальной нагрузки.

Конструктивные особенности

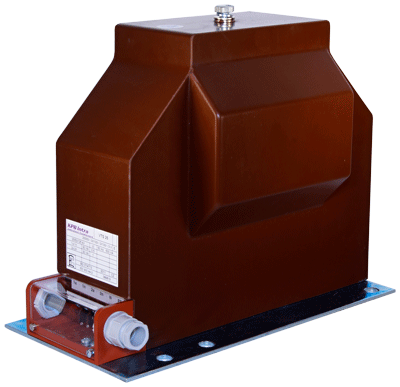

Трансформаторы VTS 25 выполнены в литом эпоксидном корпусе внутренней установки.

Особенности конструкции:

• однофазное однополюсное исполнение;
• С-образный магнитопровод из ориентированной электротехнической стали;
• литая эпоксидная изоляция с высокой механической прочностью;
• возможность установки высоковольтного предохранителя;
• съемная эпоксидная надставка с предохранителем SIBA;
• компактная опорная конструкция;
• пломбируемый клеммный отсек вторичных цепей;
• возможность изготовления монтажных плит под замену существующих трансформаторов.

Эпоксидное литье одновременно выполняет функции:

• основной электрической изоляции;
• механической защиты;
• несущей конструкции трансформатора.

Встроенная защита

Трансформаторы VTS 25 могут оснащаться высоковольтными предохранителями типа SIBA:

• 0,3 А
• 0,6 А

Предохранитель устанавливается в специальной эпоксидной надставке и обеспечивает дополнительную защиту распределительного оборудования от аварийных режимов.

Конструкция допускает демонтаж и замену предохранителя при обслуживании.

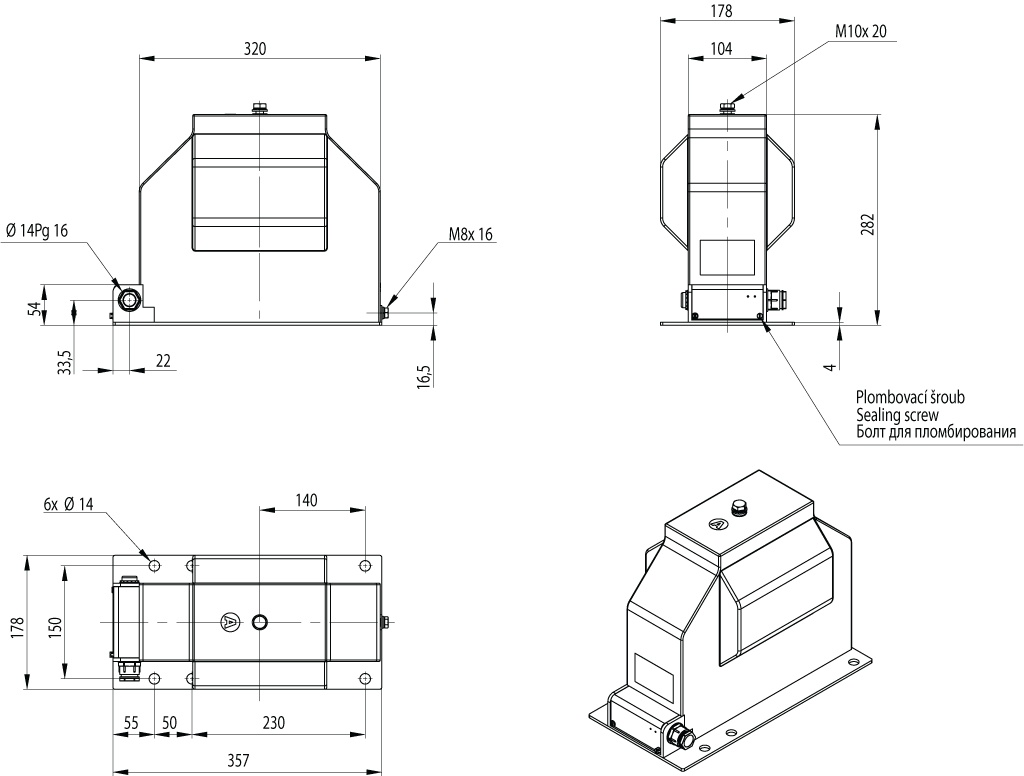

Монтаж и подключение

• крепление на опорной поверхности четырьмя болтами;
• вывод первичной обмотки выполнен шпилькой М10;
• подключение вторичных цепей через клеммник под пломбируемым кожухом;
• комплект поставки включает перемычки и элементы заземления;
• допускается установка на адаптационные опорные плиты при модернизации оборудования.

Для подключения вторичных цепей рекомендуется применение кабельных наконечников соответствующего сечения.

Условия эксплуатации

Трансформаторы VTS 25 предназначены для эксплуатации:

• в комплектных распределительных устройствах (КРУ);
• в закрытых распределительных устройствах (ЗРУ);
• в сетях переменного тока частотой 50/60 Гц;
• в климатических исполнениях Т1 и УХЛ1/УХЛ2.

Конструкция обеспечивает устойчивость к длительным эксплуатационным нагрузкам и надежную работу в промышленных условиях.

Соответствие стандартам

Трансформаторы VTS 25 прошли испытания в соответствии со стандартами:

• ČSN EN 60044-2
• ГОСТ 1516.3-96
• ГОСТ 15150

По запросу предоставляются официальные протоколы испытаний и подтверждение характеристик.

Область применения

Трансформаторы VTS 25 применяются:

• в КРУ и ЗРУ до 20 кВ;
• на промышленных и энергетических объектах;
• в системах коммерческого и технического учета электроэнергии;
• в цепях релейной защиты и автоматики;
• при модернизации и замене существующих трансформаторов напряжения.
