Трансформатор напряжения VTS 25P

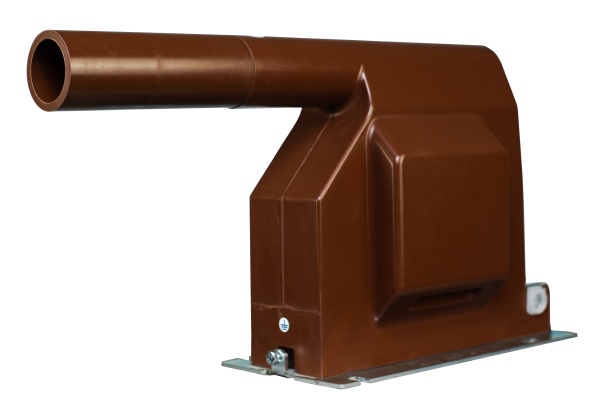

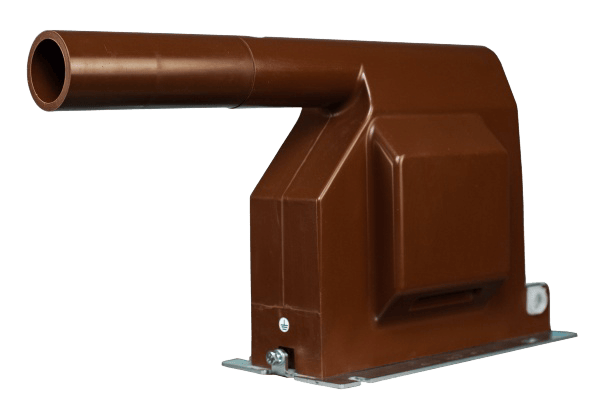

Измерительный трансформатор напряжения VTS 25P — это однофазный однополюсный изолированный трансформатор внутренней установки, предназначенный для применения в сетях высокого напряжения до 20 кВ. Трансформатор используется в цепях измерения, релейной защиты, автоматики и сигнализации распределительных устройств закрытого исполнения.

Трансформаторы VTS 25P оснащаются встроенным высоковольтным предохранителем, обеспечивающим дополнительную защиту оборудования распределительного устройства от аварийных режимов и перенапряжений.

Основные характеристики

• класс напряжения: от 3 до 20 кВ
• наибольшее рабочее напряжение: до 22 кВ
• номинальное напряжение вторичной обмотки: 100/√3; 110/√3; 120/√3; 100/3; 110/3; 120/3 В
• количество вторичных обмоток: до 3
• классы точности измерения: 0,2; 0,5; 1; 3
• классы точности защиты: 3P; 6P
• номинальная мощность вторичных обмоток: от 1,25 до 200 В·А
• предельная мощность: до 400 В·А
• масса: до 23 кг
• срок службы: не менее 30 лет

Назначение и принцип работы

Трансформатор VTS 25P предназначен для:

• передачи сигнала измерительной информации измерительным приборам;
• питания устройств релейной защиты и автоматики;
• подключения систем коммерческого и технического учета электроэнергии;
• изоляции вторичных цепей от высокого напряжения;
• защиты распределительного оборудования при помощи встроенного ВН предохранителя.

Работа трансформатора основана на принципе электромагнитной индукции. Первичное напряжение сети преобразуется во вторичное напряжение стандартного уровня, безопасное для измерительных приборов и устройств защиты.

Трансформаторы обеспечивают стабильную точность в диапазоне 25–100% номинальной нагрузки.

Конструктивные особенности

Трансформаторы VTS 25P выполнены в литом эпоксидном корпусе внутренней установки.

Особенности конструкции:

• однофазное однополюсное исполнение;
• С-образный магнитопровод из ориентированной электротехнической стали;
• литая эпоксидная изоляция с высокой механической прочностью;
• встроенный высоковольтный предохранитель;
• съемная эпоксидная надставка с держателем предохранителя;
• пломбируемый клеммный отсек вторичных цепей;
• возможность изготовления монтажных плит под замену существующих трансформаторов;
• компактная конструкция для установки в КРУ и ЗРУ.

Эпоксидное литье выполняет одновременно функции:

• основной электрической изоляции;
• механической защиты;
• несущего корпуса трансформатора.

Встроенная защита

Трансформаторы VTS 25P оснащаются высоковольтными предохранителями следующих типов:

• SIBA 0,3 А
• SIBA 0,6 А
• VPO T32
• VPO T50

Предохранитель размещается в специальной эпоксидной надставке и может демонтироваться при техническом обслуживании.

Конструкция позволяет безопасно производить замену предохранителя при эксплуатации.

Варианты исполнения

Трансформаторы выпускаются в двух вариантах исполнения:

VTS 25P.1

• гибкий высоковольтный вывод;
• предназначен для установки на выкатные тележки распределительных устройств.

VTS 25P.2

• жесткий высоковольтный вывод с винтом М6;
• рекомендуется использование кабельных наконечников соответствующего сечения.

Необходимое исполнение указывается при заказе.

Монтаж и подключение

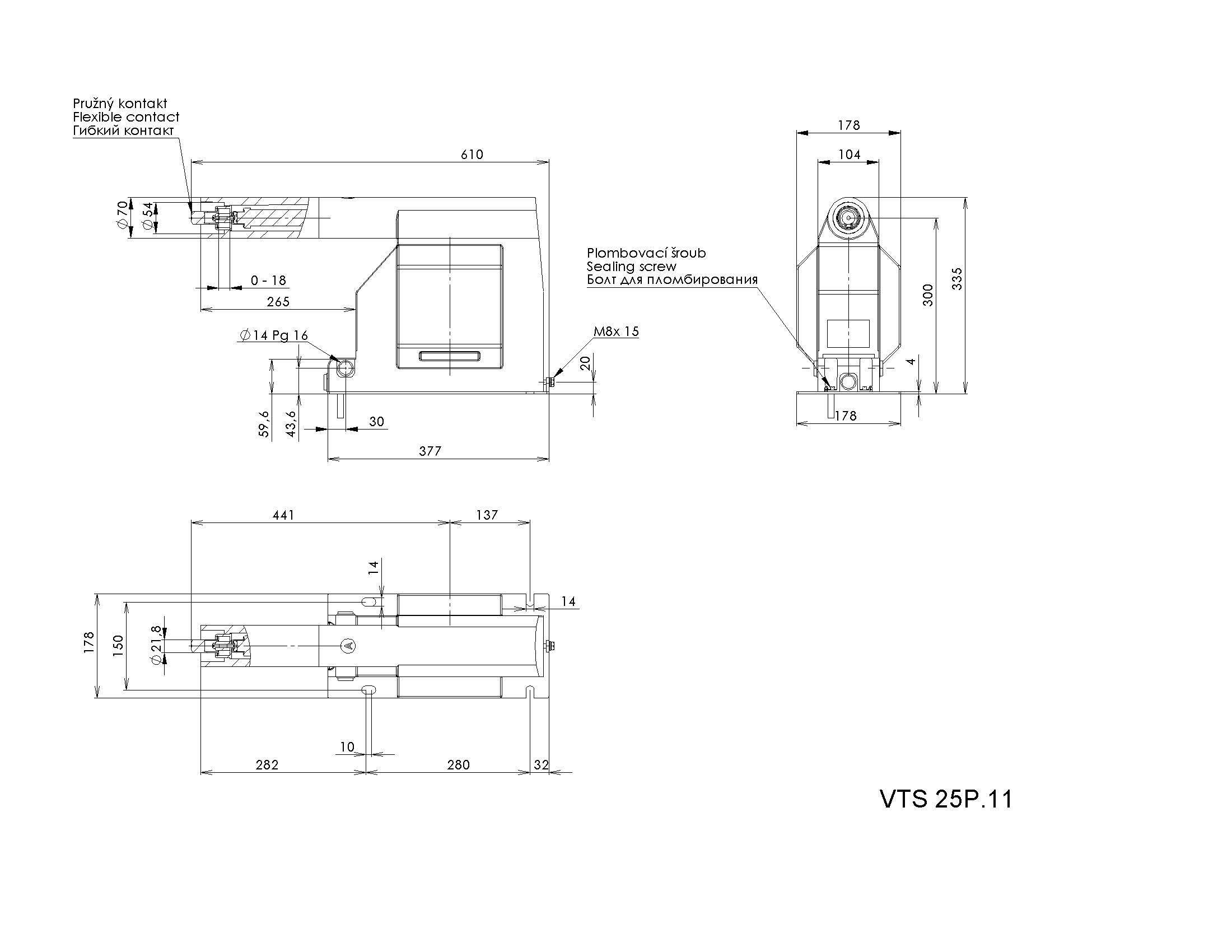

• крепление через опорную плиту четырьмя болтами;
• вывод первичной обмотки выполнен шпилькой М10;
• подключение вторичных цепей через клеммник под защитным кожухом;
• возможность пломбирования вторичных цепей;
• комплект поставки включает перемычки и элементы заземления.

Для подключения вторичных выводов рекомендуется использование кабельных наконечников соответствующего сечения.

Условия эксплуатации

Трансформаторы VTS 25P предназначены для эксплуатации:

• в комплектных распределительных устройствах (КРУ);
• в закрытых распределительных устройствах (ЗРУ);
• в сетях переменного тока частотой 50/60 Гц;
• в климатических исполнениях Т1 и УХЛ1/УХЛ2.

Конструкция обеспечивает надежную работу при длительной эксплуатации в промышленных условиях.

Соответствие стандартам

Трансформаторы VTS 25P прошли испытания в соответствии со стандартами:

• ČSN EN 60044-2
• ГОСТ 1516.3-96
• ГОСТ 15150

По запросу предоставляются официальные протоколы испытаний и подтверждение технических характеристик.

Область применения

Трансформаторы VTS 25P применяются:

• в распределительных устройствах 6–20 кВ;
• на промышленных и энергетических объектах;
• в системах коммерческого и технического учета электроэнергии;
• в цепях релейной защиты, автоматики и сигнализации;
• при модернизации и замене существующих трансформаторов напряжения.
