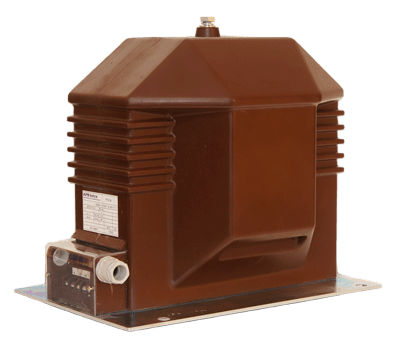

Трансформатор напряжения VTS 36

Трансформатор напряжения VTS 36 — это однофазный однополюсный изолированный трансформатор внутренней установки, предназначенный для применения в сетях высокого напряжения до 35 кВ. Трансформатор используется для передачи сигнала измерительной информации в цепи измерения, релейной защиты, автоматики и сигнализации распределительных устройств высокого напряжения закрытого исполнения.

Трансформаторы VTS 36 обеспечивают надежную и стабильную работу в сетях переменного тока частотой 50/60 Гц и применяются на промышленных, энергетических и инфраструктурных объектах.

Основные характеристики

• класс напряжения: от 3 до 35 кВ
• наибольшее рабочее напряжение: до 40,5 кВ
• номинальное напряжение вторичной обмотки: 100/√3; 110/√3; 120/√3; 100/3; 110/3; 120/3 В
• количество вторичных обмоток: до 3
• классы точности измерения: 0,2; 0,5; 1; 3
• классы точности защиты: 3P; 6P
• номинальная мощность вторичной обмотки: от 1,25 до 200 В·А
• предельная мощность: до 400 В·А
• масса: до 50 кг
• срок службы: не менее 30 лет

Назначение и принцип работы

Трансформатор VTS 36 предназначен для:

• передачи сигнала измерительной информации измерительным приборам;
• подключения систем коммерческого и технического учета электроэнергии;
• питания устройств релейной защиты и автоматики;
• электрической изоляции вторичных цепей от высокого напряжения.

Работа трансформатора основана на принципе электромагнитной индукции. Первичное напряжение преобразуется во вторичное напряжение стандартного уровня, безопасное для измерительных приборов и устройств защиты.

Трансформаторы обеспечивают точность измерений в диапазоне 25–100% номинальной нагрузки.

Конструктивные особенности

Трансформаторы VTS 36 выполнены в литом эпоксидном корпусе внутренней установки.

Особенности конструкции:

• однофазное однополюсное исполнение;
• С-образный магнитопровод из ориентированной электротехнической стали;
• литая эпоксидная изоляция с высокой механической прочностью;
• устойчивость к динамическим нагрузкам и вибрациям;
• пломбируемый клеммный отсек вторичных цепей;
• возможность изготовления специальных опорных плит под замену существующего оборудования;
• компактная опорная конструкция для установки в КРУ и ЗРУ.

Эпоксидная изоляция одновременно выполняет функции:

• электрической изоляции;
• механической защиты;
• несущего корпуса трансформатора.

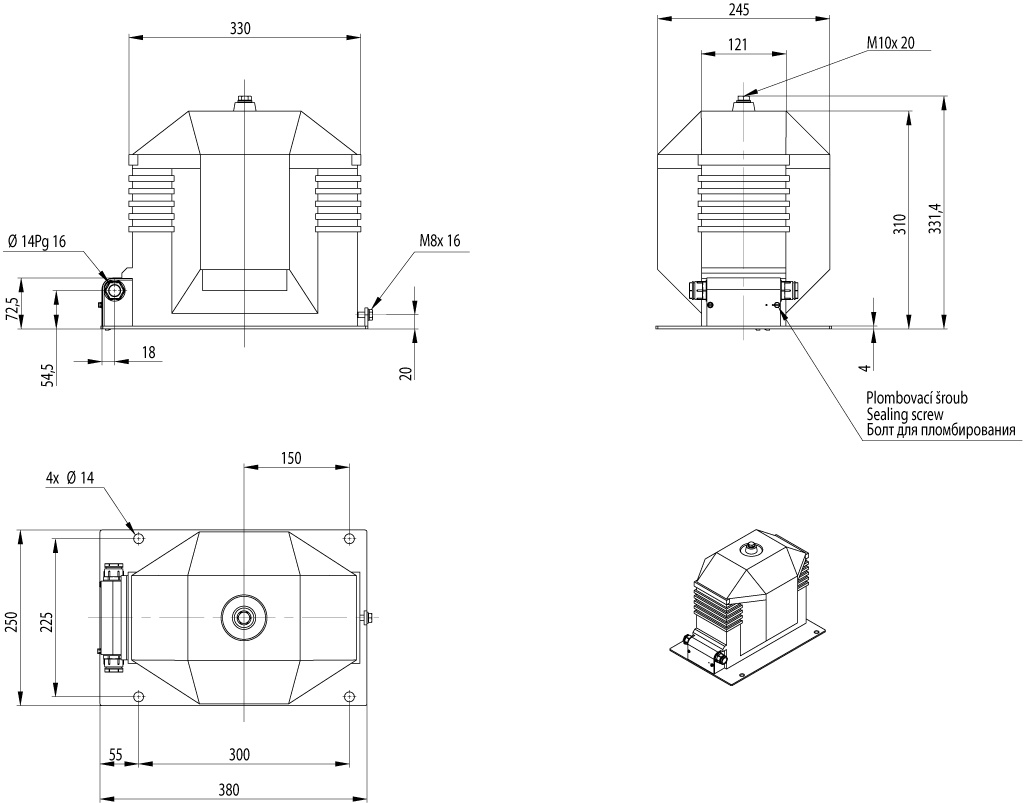

Монтаж и подключение

• крепление через опорную плиту четырьмя болтами;
• вывод первичной обмотки выполнен шпилькой М10;
• подключение вторичных цепей осуществляется через клеммник под защитным кожухом;
• рекомендуется применение кабельных наконечников соответствующего сечения;
• комплект поставки включает перемычки и элементы заземления.

Для снижения воздействия динамических нагрузок и вибраций рекомендуется использовать проводники сечением до 6 мм².

При подключении необходимо исключить механическое воздействие на изолятор в направлении от корпуса трансформатора.

Условия эксплуатации

Трансформаторы VTS 36 предназначены для эксплуатации:

• в комплектных распределительных устройствах (КРУ);
• в закрытых распределительных устройствах (ЗРУ);
• в сетях переменного тока частотой 50/60 Гц;
• в условиях длительной промышленной эксплуатации.

Конструкция обеспечивает высокую надежность и стабильность параметров в течение всего срока службы.

Соответствие стандартам

Трансформаторы VTS 36 прошли испытания в соответствии со стандартами:

• МЭК 60044-2
• ГОСТ 1983-89

По запросу предоставляются официальные протоколы испытаний и подтверждение технических характеристик.

Область применения

Трансформаторы VTS 36 применяются:

• в распределительных устройствах 6–35 кВ;
• на подстанциях и энергетических объектах;
• в системах коммерческого и технического учета электроэнергии;
• в цепях релейной защиты, автоматики и сигнализации;
• при модернизации и замене существующих трансформаторов напряжения.
