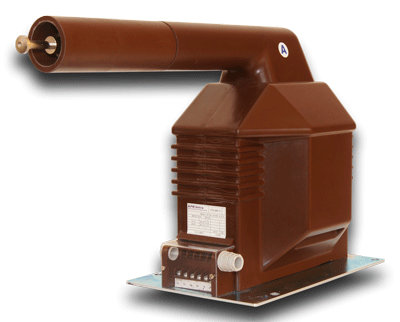

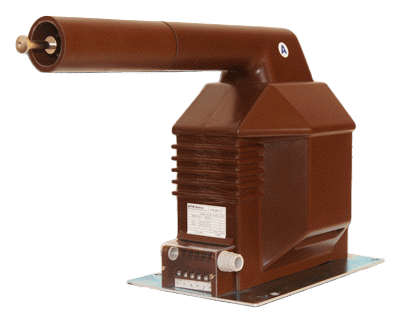

Трансформатор напряжения VTS 36P

Трансформатор напряжения VTS 36P — это однофазный однополюсный литой трансформатор внутренней установки, предназначенный для работы в сетях высокого напряжения до 35 кВ. Изделие применяется в комплектных распределительных устройствах (КРУ) и закрытых распределительных устройствах (ЗРУ) для передачи сигнала измерительной информации в цепи измерения, релейной защиты, автоматики, сигнализации и управления.

Трансформаторы серии VTS 36P оснащаются встроенным высоковольтным предохранителем, обеспечивающим дополнительную защиту оборудования распределительного устройства от аварийных режимов и перенапряжений.

Основные характеристики

• класс напряжения: от 3 до 35 кВ
• наибольшее рабочее напряжение: до 40,5 кВ
• номинальное вторичное напряжение: 100/√3; 110/√3; 120/√3; 100/3; 110/3; 120/3 В
• классы точности: 0,2; 0,5; 1; 3; 3P; 6P
• номинальная мощность вторичных обмоток: от 1,25 до 200 В·А
• количество вторичных обмоток: до 3
• номинальная частота: 50 или 60 Гц
• масса: до 51 кг
• срок службы: не менее 30 лет

Назначение и принцип работы

Трансформатор VTS 36P предназначен для преобразования высокого первичного напряжения в стандартное вторичное напряжение безопасного уровня, используемое в системах:

• коммерческого и технического учета электроэнергии
• релейной защиты
• автоматики и сигнализации
• управления высоковольтным оборудованием

Работа трансформатора основана на принципе электромагнитной индукции. Конструкция обеспечивает стабильные метрологические характеристики и точность измерений в диапазоне 25–100% номинальной нагрузки.

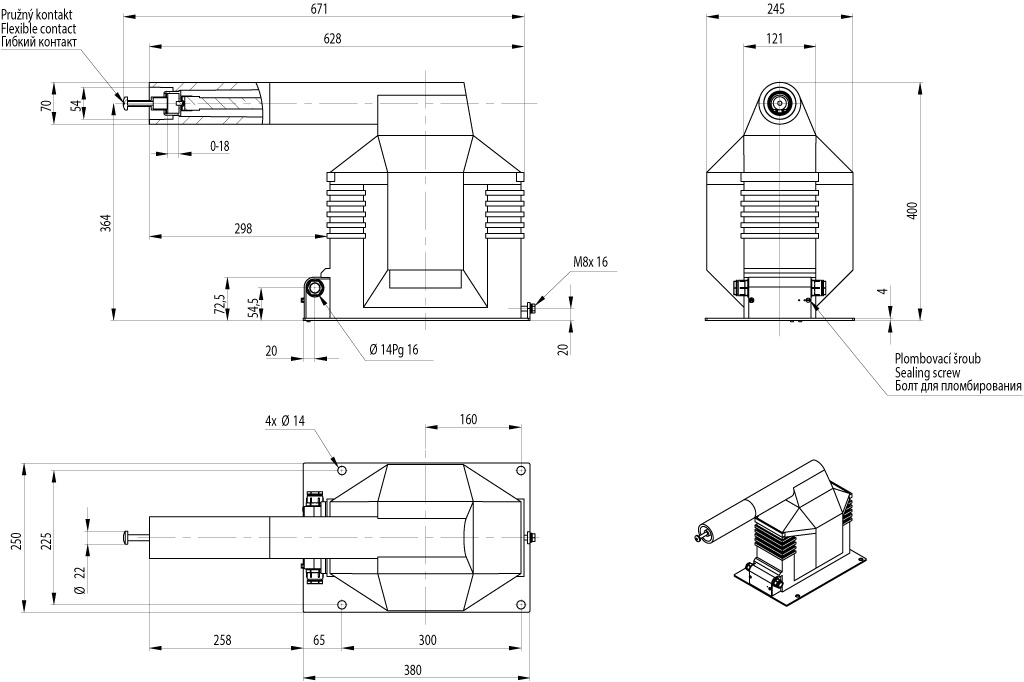

Конструктивные особенности

Трансформатор выполнен в литом эпоксидном корпусе, который одновременно выполняет функции:

• электрической изоляции
• механической защиты
• несущей конструкции

Магнитопровод изготовлен из ориентированных трансформаторных лент и выполнен в виде С-образного сердечника, что обеспечивает высокую точность и стабильность характеристик.

Особенности конструкции:

• встроенный высоковольтный предохранитель EFO 36 кВ / 2 А
• возможность замены предохранителя через резьбовую эпоксидную оправу
• исполнения с гибким или жестким высоковольтным выводом
• герметичный клеммник вторичных цепей с возможностью пломбирования
• устойчивость к вибрациям и динамическим нагрузкам
• монтаж на опорной плите четырьмя болтами

Варианты исполнения

Трансформаторы VTS 36P выпускаются в различных исполнениях:

• VTS 36P.1 — с гибким высоковольтным выводом для установки на выкатные тележки КРУ
• VTS 36P.2 — с жестким выводом на винте М6

По запросу поставляются исполнения с различными:

• коэффициентами трансформации
• классами точности
• мощностью вторичных обмоток
• монтажными плитами для замены устаревших трансформаторов

Условия эксплуатации

• установка: внутренняя
• тип оборудования: КРУ и ЗРУ
• климатическое исполнение: У, УХЛ, Т
• рабочая частота сети: 50/60 Гц
• монтажное положение: любое

При подключении рекомендуется использовать проводники сечением до 6 мм² и кабельные наконечники для снижения вибрационных нагрузок на изолятор.

Монтаж и подключение

• крепление через отверстия в опорной плите
• вывод первичной обмотки — шпилька М10
• подключение вторичных цепей через защищенный клеммник
• возможность заземления и закорачивания вторичных обмоток
• комплектуется перемычками и монтажными элементами

Для замены существующих трансформаторов могут поставляться специальные опорные плиты с аналогичными межосевыми расстояниями.

Область применения

Трансформаторы VTS 36P применяются:

• в распределительных устройствах 6–35 кВ
• на трансформаторных подстанциях
• в системах релейной защиты и автоматики
• на промышленных и энергетических объектах
• в цепях измерения и коммерческого учета электроэнергии

Соответствие стандартам

Трансформаторы напряжения VTS 36P прошли испытания в соответствии с:

• IEC / МЭК 60044-2
• ГОСТ 1983-89

По требованию заказчика предоставляются официальные протоколы испытаний и подтверждение соответствия технических характеристик.
