VTS 38

Трансформатор напряжения

до 4 обмоток вес до 33 кг габарит 336х230х412(800)

Высокая точность измерений
Надежная литая изоляция
Долгий срок службы
Соответствие ГОСТ

Запросить КП Опросный лист

10+ лет опыта

200+ реализованных проектов

Поставки по всей России

Официальная гарантия

Сертификация ГОСТ и ТР ТС

Трансформатор напряжения VTS 38

Трансформатор напряжения VTS 38 — это однофазный однополюсный изолированный измерительный трансформатор, предназначенный для применения в сетях высокого напряжения. Устройство используется в составе комплектных распределительных устройств (КРУ) внутренней установки и других закрытых распределительных устройств (ЗРУ).

Трансформатор обеспечивает питание цепей измерения, релейной защиты, автоматики и сигнализации в электрических установках переменного тока частотой 50/60 Гц в сетях с изолированной нейтралью.

Основные характеристики

вторичное напряжение: 100/√3; 110/√3; 120/√3 В

вспомогательное напряжение: 100/3; 110/3; 120/3 В

классы точности измерительной обмотки: 0,2; 0,5; 1; 3

классы точности защитных обмоток: 3P; 6P

точность в диапазоне нагрузки: 25–100% номинальной

исполнение: внутренняя установка (КРУ / ЗРУ)

возможность оснащения: высоковольтный предохранитель

тип сети: с изолированной нейтралью

Принцип работы

Трансформатор VTS 38 работает по принципу электромагнитной индукции и предназначен для точного масштабного преобразования высокого напряжения в стандартизированные значения вторичных напряжений для измерительных и защитных цепей.

Конструктивные особенности

Конструкция трансформатора включает:

С-образный магнитопровод из ориентированной электротехнической стали
литой эпоксидный корпус, обеспечивающий изоляцию и механическую прочность
эпоксидную надставку с возможностью установки высоковольтного предохранителя
патроны предохранителей типов VPO или VBP ABB
демонтируемую конструкцию предохранительного узла
вывод первичной обмотки «A» через шпильку М10
клеммную коробку вторичных выводов с пломбируемой крышкой

Монтаж и подключение

крепление через 4 болта на опорной плите
универсальное монтажное положение
подключение вторичных цепей через кабельные наконечники (до 6 мм²)
обязательное исключение механического напряжения на высоковольтный ввод
комплект для заземления и закорачивания вторичных обмоток
защита клеммной коробки от несанкционированного доступа

Эксплуатационные требования

При подключении VTS 38 рекомендуется:

использовать кабельные наконечники соответствующего сечения
избегать механических нагрузок на высоковольтный изолятор
обеспечивать демпфирование вибраций и динамических усилий в сети

Замена и совместимость

При необходимости модернизации или замены оборудования трансформаторы VTS 38 могут поставляться на адаптированных опорных плитах с сохранением монтажных размеров, что обеспечивает совместимость с ранее установленными изделиями различных производителей.

Стандарты и испытания

Трансформатор напряжения VTS 38 прошёл испытания в соответствии с:

IEC 60044-2
ГОСТ 1983-89

По запросу возможно предоставление официального подтверждения результатов испытаний.

Область применения

КРУ и ЗРУ внутренней установки
распределительные устройства высокого напряжения
подстанции и энергетические объекты
цепи релейной защиты и автоматики
системы измерения и коммерческого учета

Трансформатор напряжения VTS 38 — это надежное решение для сетей высокого напряжения с изолированной нейтралью, обеспечивающее точное измерение, стабильную работу защитных систем и высокую эксплуатационную надежность в составе современных распределительных устройств.

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.

Класс напряжения, кВ	от 3 до 35
Наибольшее рабочее напряжение, кВ	от 3,6 до 40,5
Номинальное напряжение первичной обмотки, В	от 3000/√3 до 35000
Номинальное напряжение вторичной обмотки, В	от 100/3 до 800
Классы точности вторичных обмоток по ГОСТ 1983	0,2; 0,5; 1,0; 3,0; 3Р; 6Р
Номинальная мощность вторичной обмотки, В·А	от 1,25 до 200
Предельная мощность (вне класса точности), В·А	160; 250; 400; 500
Номинальная частота, Гц	50 или 60

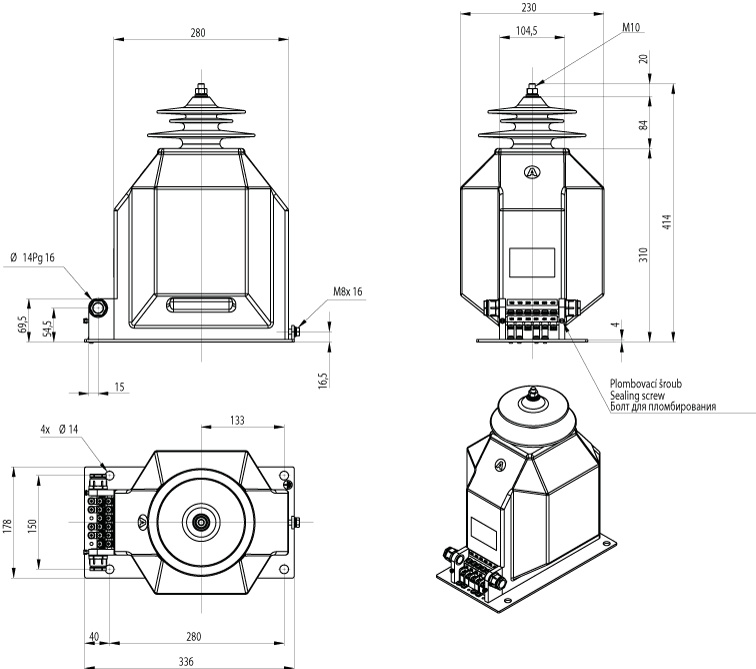

Габаритные размеры, (ДхШхВ)	336×230×412
Масса, кг, не более	33
Средняя наработка на отказ, ч	262800
Средний срок службы, лет	30
