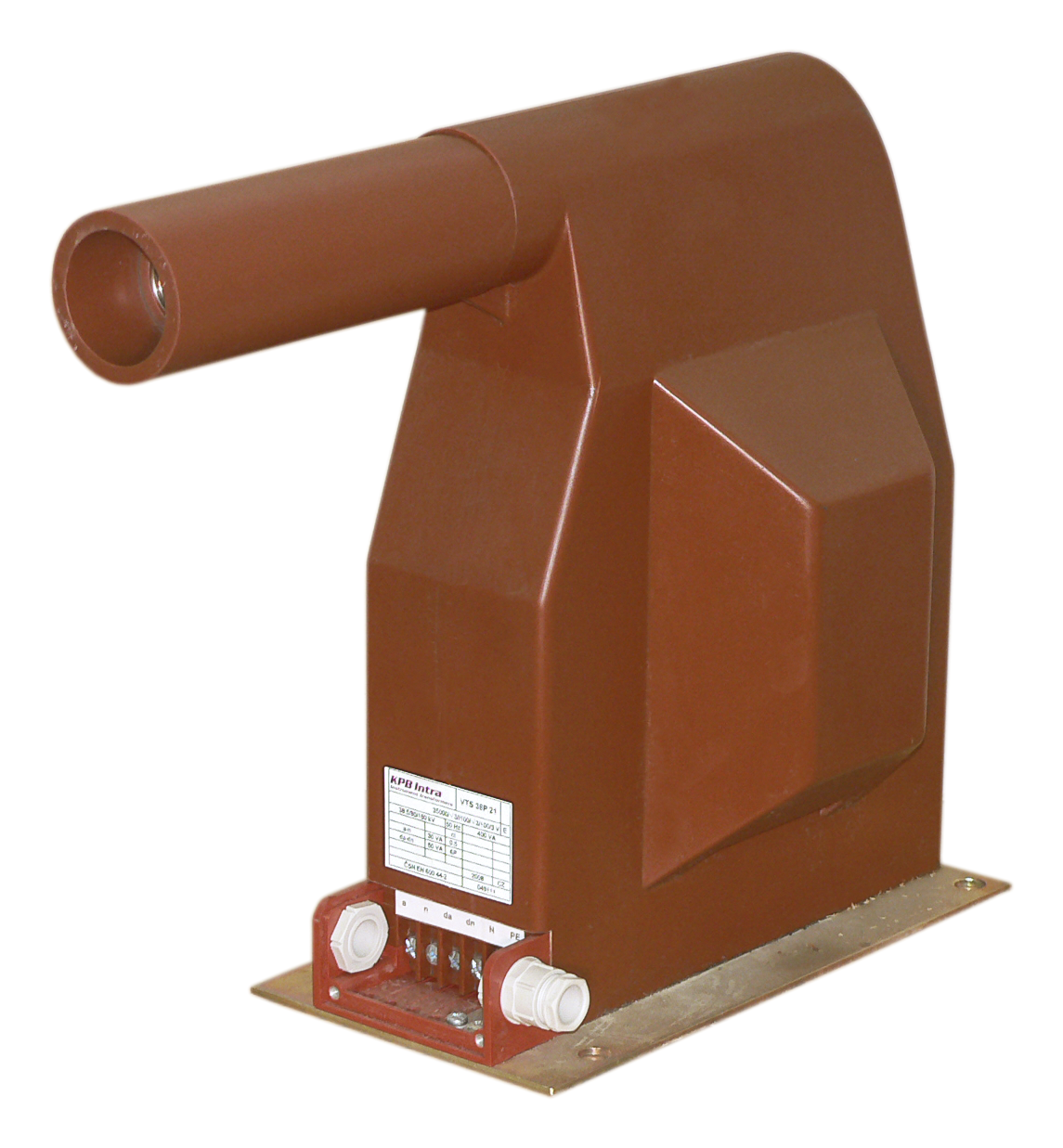

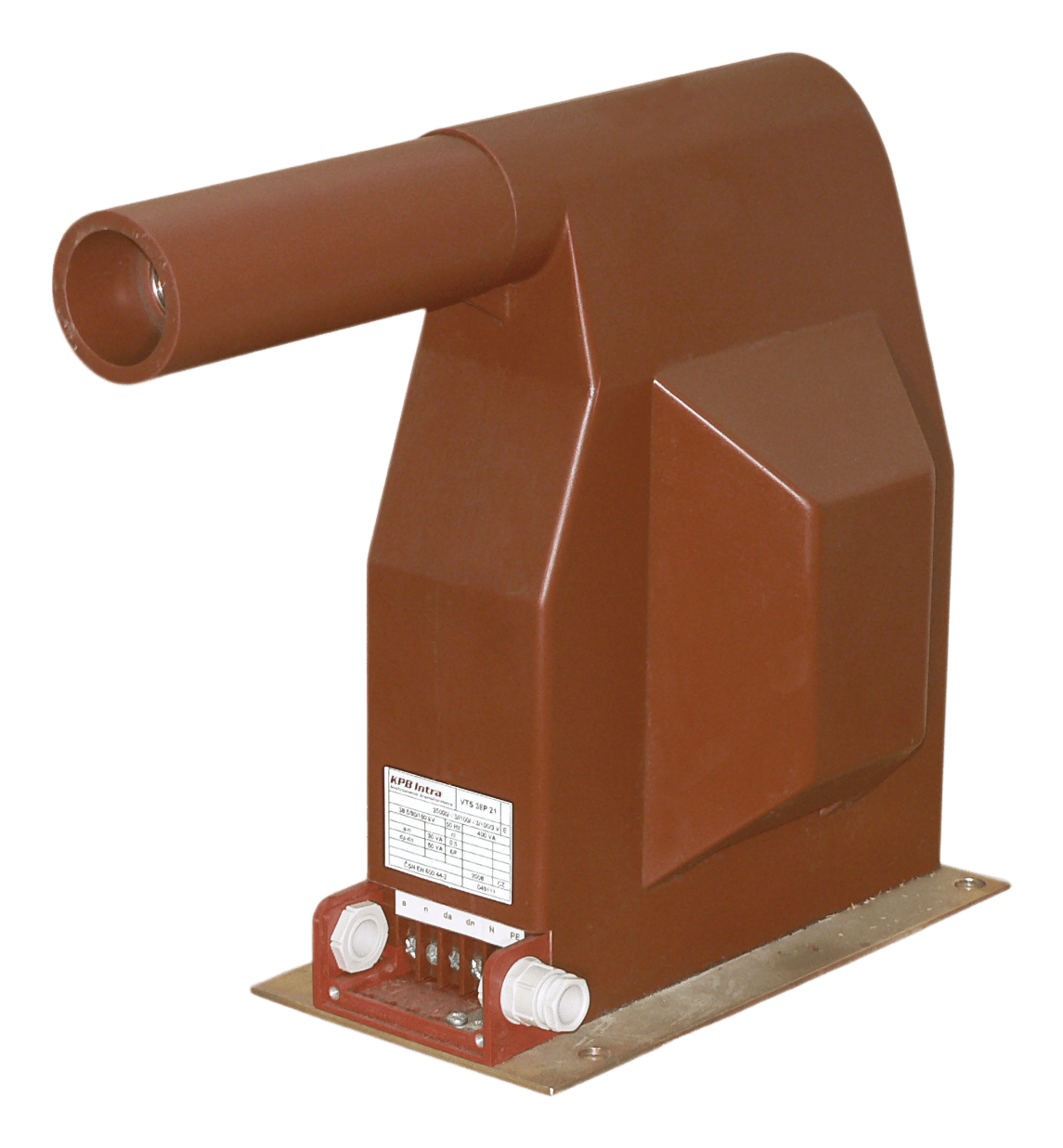

Трансформатор напряжения VTS 38P

Трансформатор напряжения VTS 38P — это однофазный однополюсный литой трансформатор внутренней установки, предназначенный для работы в сетях высокого напряжения до 35 кВ. Изделие применяется в комплектных распределительных устройствах (КРУ) и закрытых распределительных устройствах (ЗРУ) для передачи сигнала измерительной информации в цепи измерения, релейной защиты, автоматики, сигнализации и управления.

Трансформаторы серии VTS 38P обеспечивают высокую точность преобразования напряжения и стабильную работу в электрических сетях переменного тока частотой 50 или 60 Гц. По требованию заказчика устройства могут комплектоваться высоковольтным предохранителем для дополнительной защиты оборудования распределительного устройства.

Основные характеристики

• класс напряжения: от 3 до 35 кВ
• наибольшее рабочее напряжение: до 40,5 кВ
• номинальное вторичное напряжение: 100/√3; 110/√3; 120/√3; 100/3; 110/3; 120/3 В
• классы точности: 0,2; 0,5; 1; 3; 3P; 6P
• номинальная мощность вторичных обмоток: от 1,25 до 200 В·А
• предельная мощность вне класса точности: до 500 В·А
• номинальная частота: 50 или 60 Гц
• масса: до 37 кг
• срок службы: не менее 30 лет

Назначение и принцип работы

Трансформатор VTS 38P предназначен для преобразования высокого первичного напряжения в стандартное вторичное напряжение безопасного уровня, необходимое для работы:

• измерительных приборов
• систем коммерческого учета электроэнергии
• устройств релейной защиты
• автоматики и сигнализации
• цепей управления высоковольтным оборудованием

Работа трансформатора основана на принципе электромагнитной индукции. Конструкция обеспечивает соответствие заявленным классам точности в диапазоне 25–100% номинальной нагрузки.

Конструктивные особенности

Трансформатор выполнен в литом корпусе из эпоксидного компаунда, который одновременно выполняет функции:

• основной электрической изоляции
• механической защиты
• несущей конструкции

Магнитопровод изготовлен из ориентированных трансформаторных лент и выполнен в виде С-образного сердечника, обеспечивающего стабильные метрологические характеристики и высокую надежность работы.

Особенности конструкции:

• возможность комплектации высоковольтным предохранителем
• литая влагостойкая изоляция
• высокая механическая прочность
• устойчивость к вибрациям и динамическим нагрузкам
• клеммник вторичных цепей с возможностью пломбирования
• комплект перемычек для заземления и закорачивания вторичных цепей

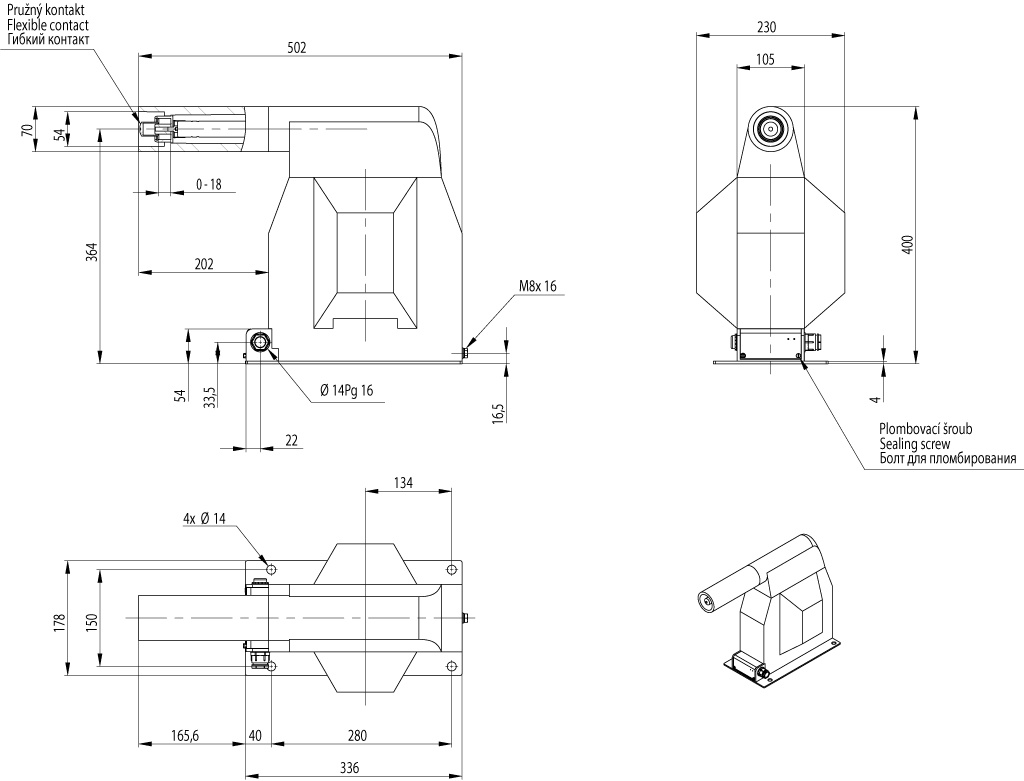

• монтаж на опорной плите четырьмя болтами

Варианты исполнения

Трансформаторы VTS 38P выпускаются в различных исполнениях в зависимости от:

• класса напряжения
• коэффициента трансформации
• класса точности
• мощности вторичных обмоток
• наличия высоковольтного предохранителя

Для модернизации существующих распределительных устройств возможно изготовление специальных опорных плит с монтажными размерами, аналогичными заменяемым трансформаторам.

Условия эксплуатации

• установка: внутренняя
• тип оборудования: КРУ и ЗРУ
• рабочая частота сети: 50/60 Гц
• монтажное положение: любое

При подключении рекомендуется использовать проводники сечением до 6 мм² и кабельные наконечники для снижения механических нагрузок и вибраций.

Монтаж и подключение

• крепление через отверстия в опорной плите
• вывод первичной обмотки — шпилька М10
• подключение вторичных цепей через защищенный клеммник
• возможность заземления и закорачивания вторичных обмоток
• комплектуется монтажными элементами и перемычками

При монтаже необходимо исключить механическое перенапряжение изолятора в направлении от корпуса трансформатора.

Область применения

Трансформаторы VTS 38P применяются:

• в распределительных устройствах 6–35 кВ
• на трансформаторных подстанциях
• в системах коммерческого и технического учета электроэнергии
• в цепях релейной защиты и автоматики
• на промышленных, энергетических и инфраструктурных объектах

Соответствие стандартам

Трансформаторы напряжения VTS 38P прошли испытания в соответствии с:

• IEC 60044-2
• ГОСТ 1983-89

По запросу заказчика предоставляются официальные протоколы испытаний и подтверждение соответствия технических характеристик.
