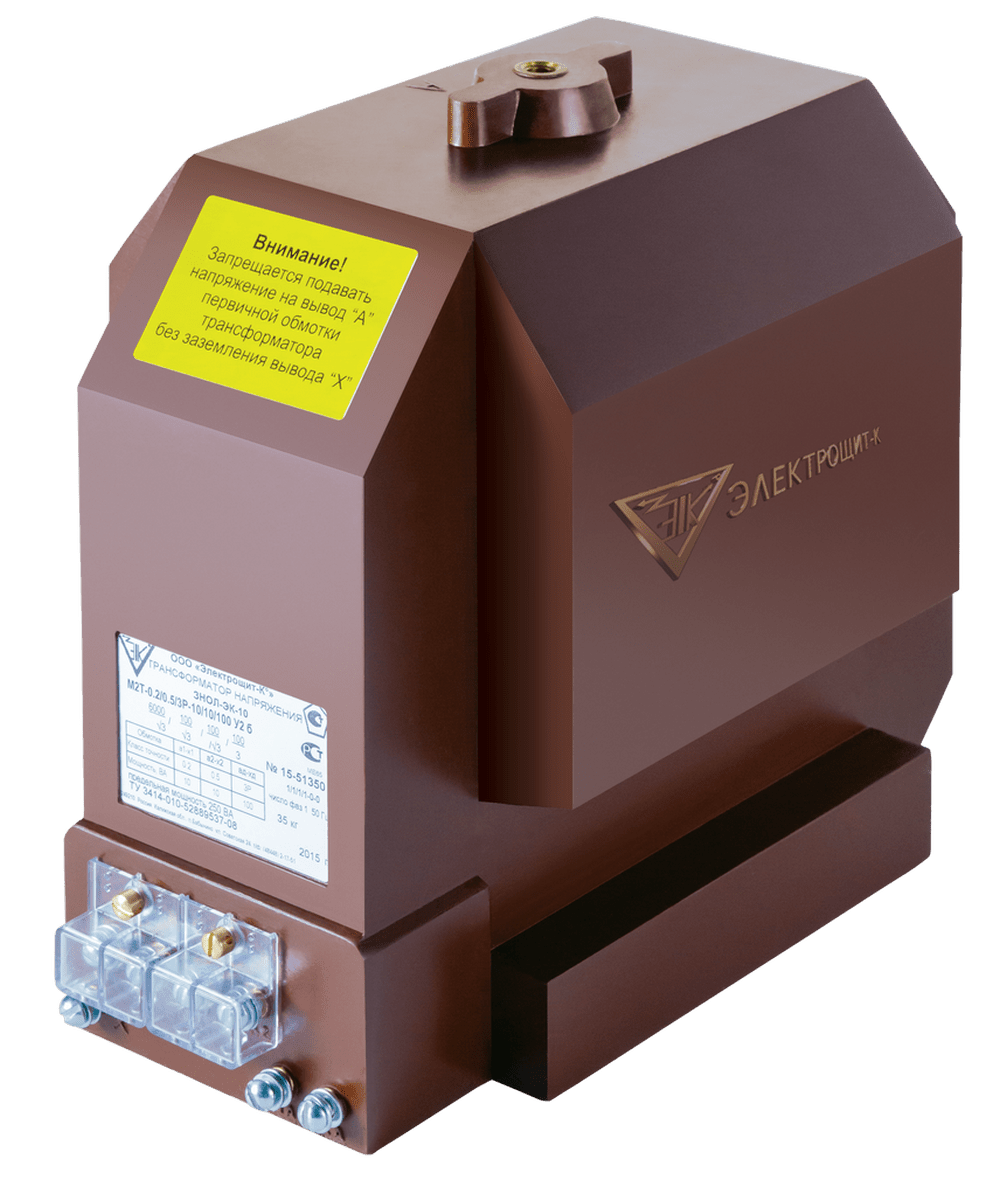

Сертификация ГОСТ и ТР ТСЗаземляемые трансформаторы напряжения ЗНОЛ-ЭК М3 предназначены для работы в системах электроснабжения с изолированной нейтралью, а также с нейтралью, заземленной через дугогасящий реактор или резистор.
Применяются в цепях измерения, защиты, автоматики, управления и сигнализации переменного тока частотой 50 и 60 Гц в электрических установках напряжением от 3 до 24 кВ.
Используются на электрических станциях (включая атомные), подстанциях энергосистем, а также на промышленных и сельскохозяйственных объектах.
Могут применяться для контроля показателей качества электрической энергии (ПКЭ).
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, камеры КСО и токопроводы.
Климатическое исполнение: «У», «УХЛ» или «Т», категории размещения 2, 2.1, 3, 3.1 по ГОСТ 15150-69 и ГОСТ 15543.1-89.
| Класс напряжения, кВ | от 3 до 24 |
| Наибольшее рабочее напряжение, кВ | от 3,6 до 26,5 |
| Номинальное напряжение первичной обмотки, В | от 3000/√3 до 24000 |
| Номинальное напряжение вторичной обмотки, В | от 100/3 до 800 |
| Классы точности вторичных обмоток по ГОСТ 1983 | 0,2; 0,5; 1,0; 3,0; 3Р; 6Р |
| Номинальная мощность вторичной обмотки, В·А | от 1,25 до 300 |
| Предельная мощность (вне класса точности), В·А | 160; 250; 400; 630 |
| Номинальная частота, Гц | 50 или 60 |
| - с одной вторичной обмоткой | 1/1-0 |
| - с двумя вторичными обмотками | 1/1/1-0-0 |
| - с тремя вторичными обмотками | 1/1/1/1-0-0-0 |

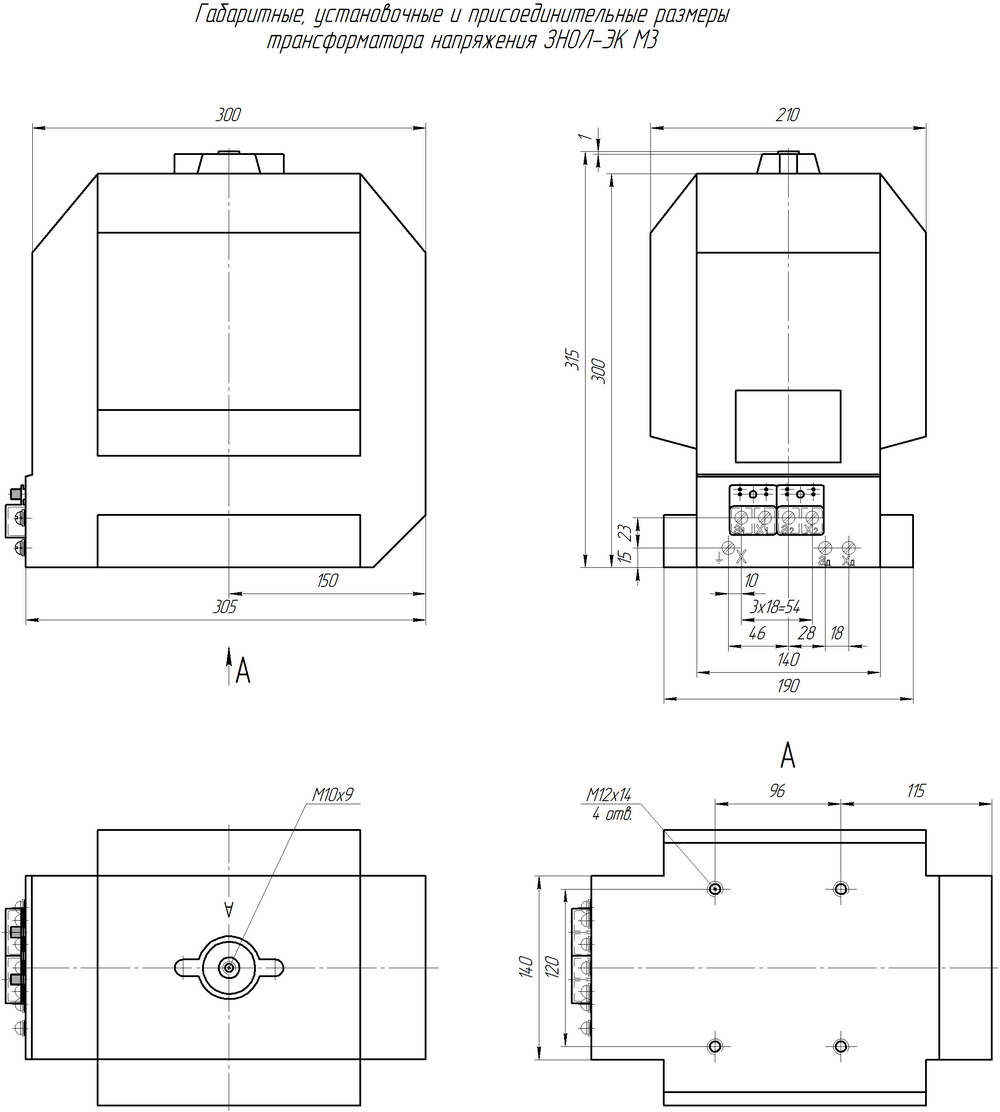

| Габаритные размеры, (ДхШхВ) | 305×210×315 |
| Масса, кг, не более | до 45 |
| Средняя наработка на отказ, ч | 4000000 |
| Средний срок службы, лет | 30 |
