Трансформатор напряжения

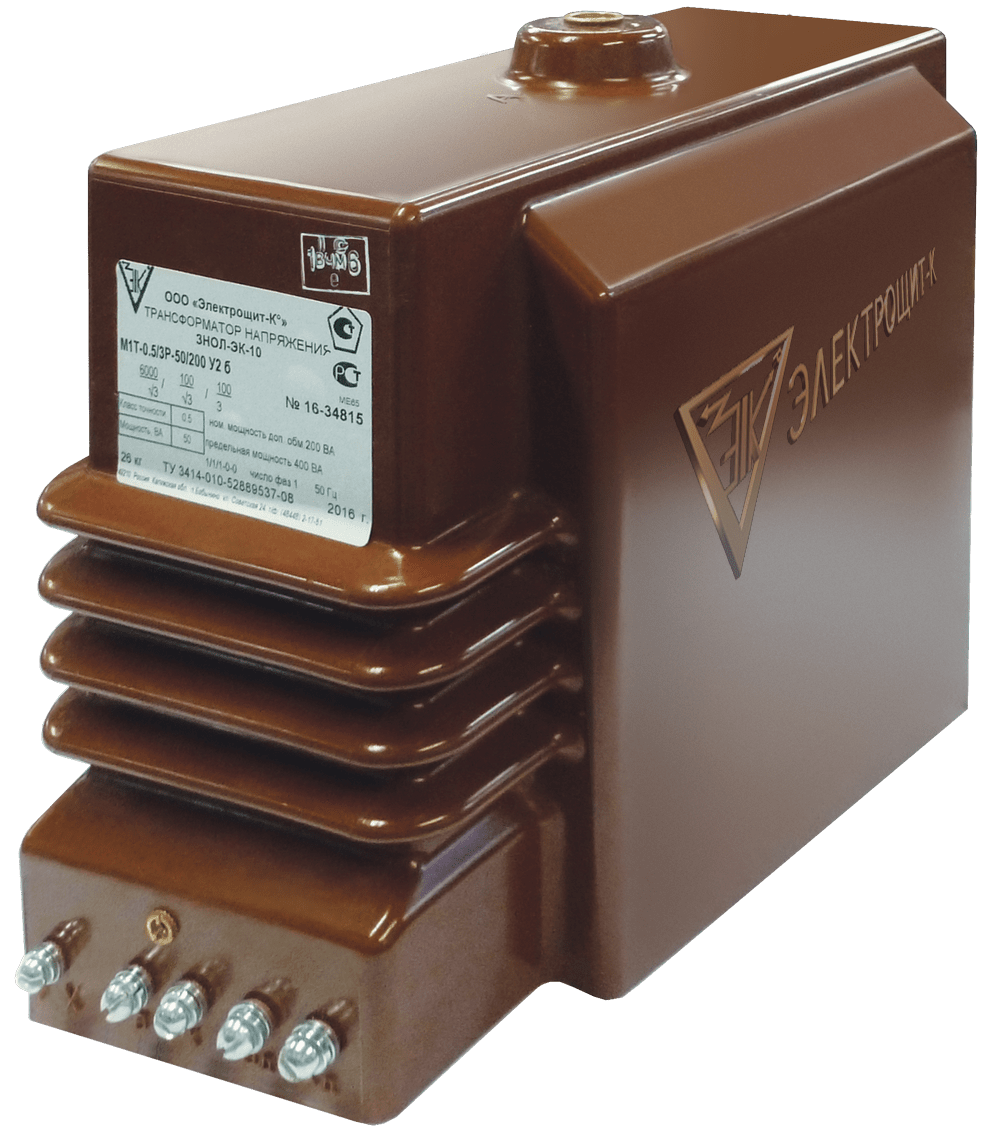

Трансформаторы напряжения ЗНОЛ-ЭК М4: классы напряжения 3; 6; 10 кВ; внутренней установки; до 2-х обмоток, по технологии APG.
Заземляемые трансформаторы напряжения ЗНОЛ-ЭК М4 на классы напряжения 3; 6; 10 кВ с литой изоляцией предназначены для работы в системах электроснабжения с изолированной нейтралью, а так же с нейтралью, заземленной через дугогасящий реактор или резистор, в цепях измерения, защиты, автоматики, управления, сигнализации переменного тока частоты 50 и 60 Гц, номинальным напряжением от 3 до 10 кВ на электрических станциях всех видов, включая атомные электростанции, а также на электроподстанциях энергосистем, промышленных и сельскохозяйственных объектов, а так же для поставок на экспорт.
Трансформаторы напряжения рассчитаны на широкое применение в комплектных распределительных устройствах внутренней и наружной установки, камерах КСО, токопроводах генераторного напряжения и напряжения собственных нужд электростанций и подстанций.
Климатическое исполнение трансформаторов «У», «УХЛ» или «Т», категории размещения 2 или 3 ГОСТ 15150-69 и ГОСТ 15543.1-89.
| Класс напряжения, кВ | 3 | 6 | 10 |
| Наибольшее рабочее напряжение, кВ | 3,6 | 7,2 | 12 |
| Номинальное напряжение первичной обмотки, кВ | 3/√3; 3,3/√3 | 6/√3; 6,3/√3; 6,6/√3 | 10/√3; 10,5/√3; 11/√3 |
| Классы точности | 0,2; 0,5; 1,0; 3,0; 3Р; 6Р | ||
| Число вторичных обмоток | до 2 | ||
| Номинальное напряжение основной вторичной обмотки, В | 100/√3; 110/√3* | ||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3; 100; 110/3*, 110* | ||
| Номинальная мощность основной вторичной обмотки в классе точности, В*А | Номинальная мощность основной вторичной обмотки в классе точности, В*А | ||
| 0,2 | 1,25-15 | 1,25-30 | 1,25-50 |
| 0,5 | 1,25-30 | 1,25-50 | 1,25-75 |
| 1 | 1,25-50 | 1,25-75 | 1,25-150 |
| 3 | 1,25-150 | 1,25-200 | 1,25-300 |
| Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В*А | 150 | 200 | 300 |
| Предельная мощность вне класса точности, В*А | 250 | 400 | 630 |
| Схема и группа соединения обмоток | 1/1/1-0-0 | ||
| Номинальная частота, Гц | 50 или 60* | ||
| Масса, кг, не более | до 25 | ||

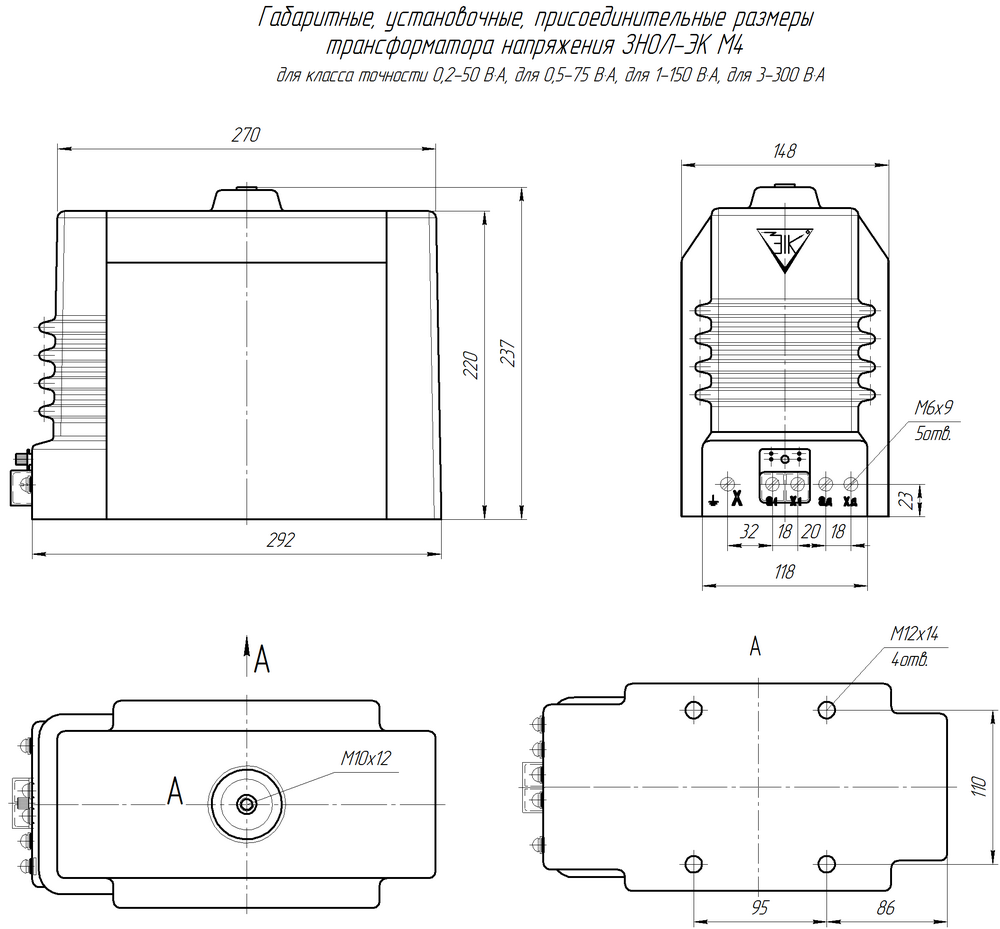

| Габаритные размеры, (ДхШхВ) | 292х148х237 | ||
