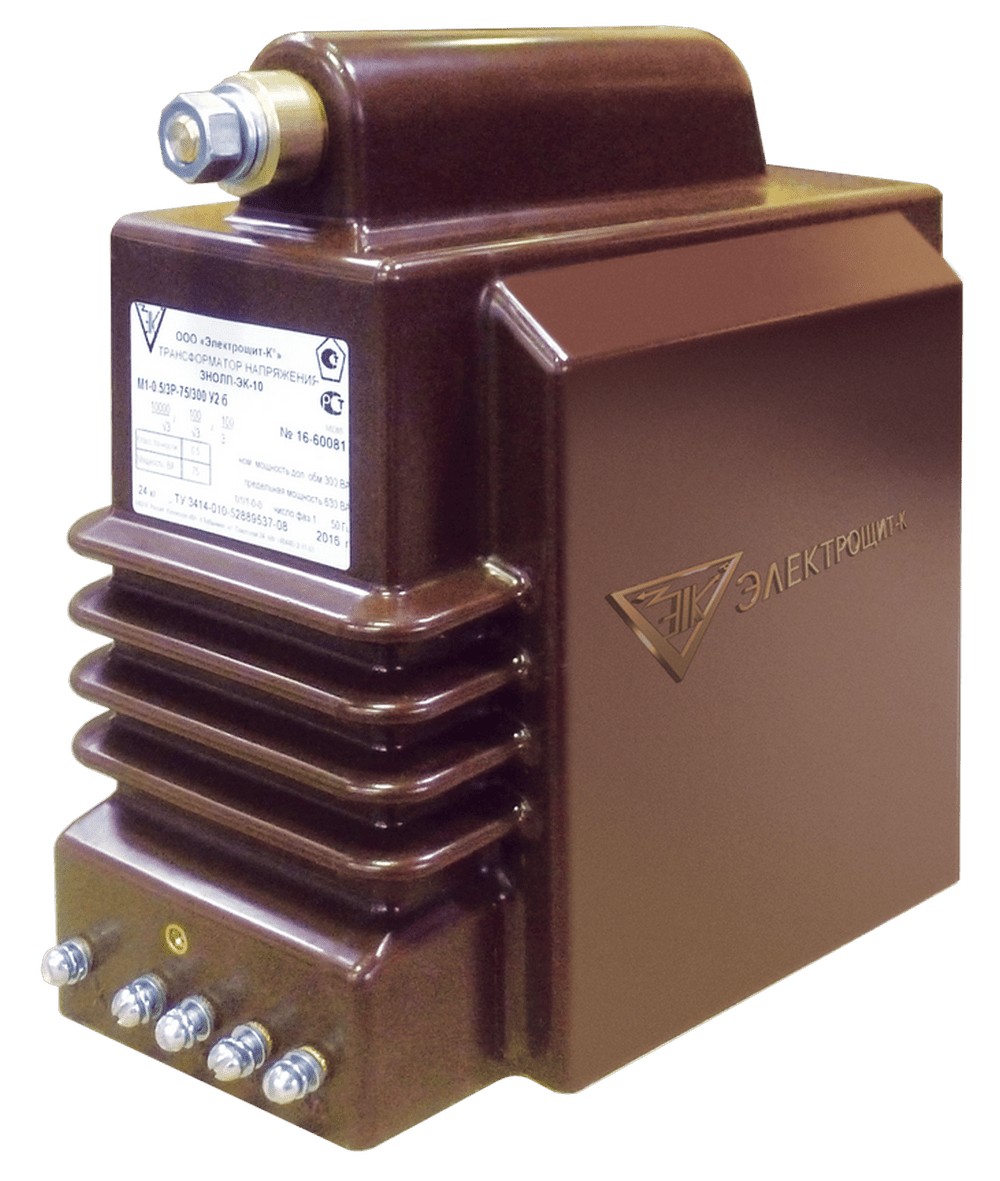

Трансформатор напряжения ЗНОЛП-ЭК М6
Заземляемые трансформаторы напряжения ЗНОЛП-ЭК М6 предназначены для работы в системах электроснабжения с изолированной нейтралью, а также с нейтралью, заземленной через дугогасящий реактор или резистор.
Применяются в цепях измерения, защиты, автоматики, управления и сигнализации переменного тока частотой 50 и 60 Гц в электрических установках напряжением от 3 до 10 кВ.
Используются на электрических станциях всех типов, включая атомные электростанции, подстанциях энергосистем, а также на промышленных и сельскохозяйственных объектах. Могут применяться для контроля показателей качества электрической энергии (ПКЭ).
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, камеры КСО и токопроводы.
Климатическое исполнение: «У», «УХЛ» или «Т», категории размещения 2, 2.1, 3, 3.1 по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Конструктивные особенности ЗНОЛП-ЭК М6
- заземляемое исполнение трансформатора напряжения;
- литая изоляция корпуса;
- класс напряжения 3; 6; 10 кВ;
- применение в системах с изолированной нейтралью, а также с нейтралью, заземленной через дугогасящий реактор или резистор;
- установка в комплектных распределительных устройствах внутренней и наружной установки, камерах КСО и токопроводах;
- применение в цепях измерения, защиты, автоматики, управления и сигнализации переменного тока частоты 50 и 60 Гц;
- возможность использования для контроля показателей качества электрической энергии (ПКЭ);
- применение на электрических станциях, подстанциях, промышленных и сельскохозяйственных объектах;
- климатическое исполнение трансформаторов: У, УХЛ, Т;
- категория размещения: 2, 2.1, 3, 3.1.
Технические характеристики
Класс напряжения: от 3 до 10 кВ
Наибольшее рабочее напряжение: от 3,6 до 12 кВ
Номинальное напряжение первичной обмотки: от 3000/√3 до 11000 В
Номинальное напряжение вторичной обмотки: от 100/3 до 800 В
Классы точности по ГОСТ 1983: 0,2; 0,5; 1,0; 3,0; 3Р; 6Р
Номинальная мощность вторичной обмотки: от 1,25 до 300 В·А
Предельная мощность (вне класса точности): 160; 250; 400; 630 В·А

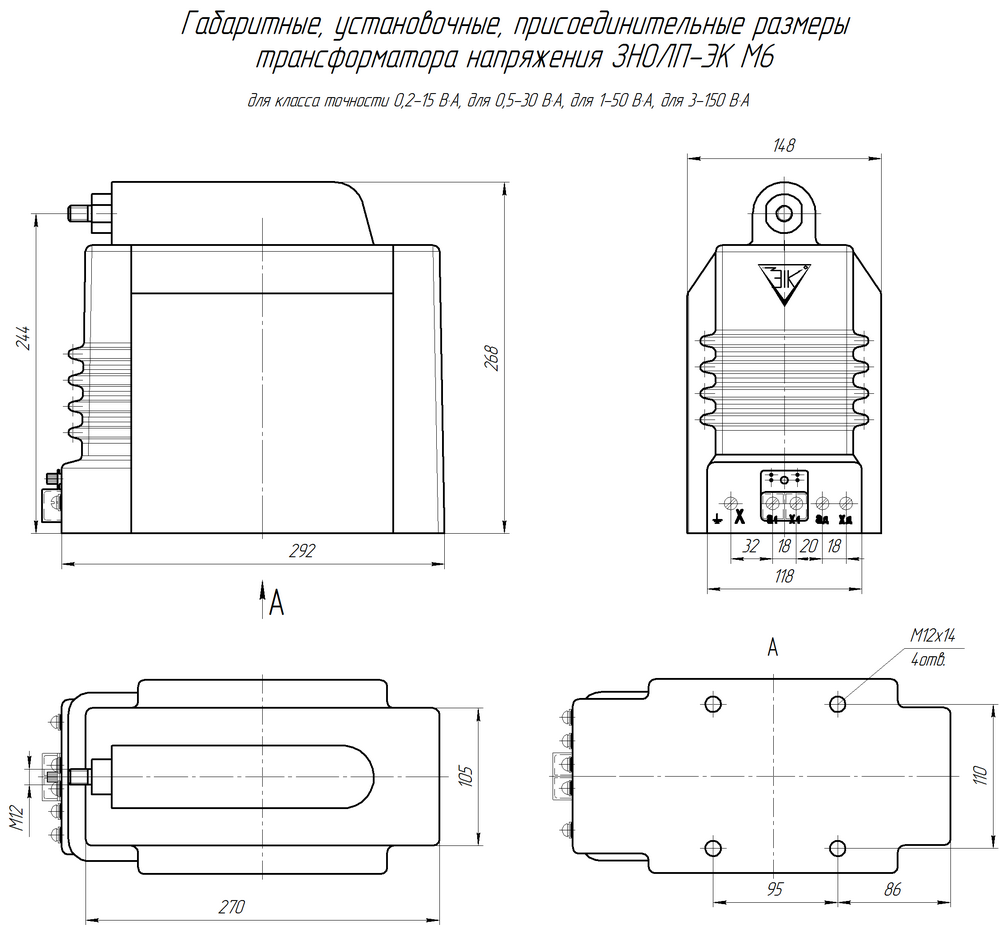

Габаритные размеры (Д×Ш×В): не более 292×148×268 мм
Масса: не более 20 кг
Средний срок службы: не менее 30 лет
