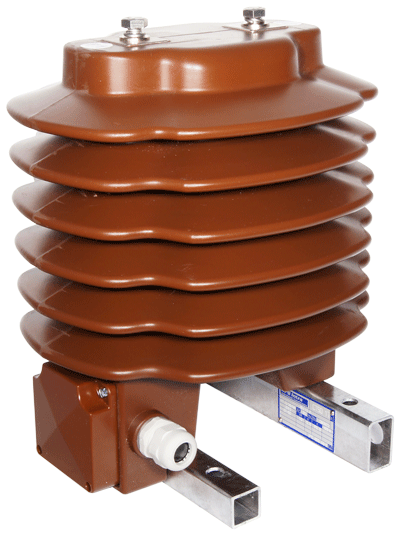

Трансформатор тока CTO 15

Трансформатор тока CTO 15 — это опорный измерительный трансформатор наружной установки, предназначенный для измерения тока, передачи сигнала измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления в распределительных устройствах высокого напряжения открытого исполнения.

Трансформаторы CTO 15 применяются в сетях переменного тока частотой 50/60 Гц с классом напряжения до 24 кВ и используются на подстанциях, распределительных пунктах и объектах энергетической инфраструктуры.

Основные характеристики

• номинальное напряжение: 10 / 15 / 20 кВ
• наибольшее рабочее напряжение: 24 кВ
• номинальный первичный ток: 5 – 3200 А
• номинальный вторичный ток: 1 А или 5 А
• количество вторичных обмоток: от 1 до 4
• классы точности измерения: 0,2S; 0,2; 0,5S; 0,5; 1; 3
• классы точности защиты: 5P; 10P; PX; TPX; TPY; TPZ
• номинальный ток термической стойкости: до 80 кА / 1с
• ток динамической стойкости: до 200 кА
• масса: до 26 кг
• срок службы: не менее 30 лет

Назначение и принцип работы

Трансформатор CTO 15 предназначен для:

• передачи сигнала измерительной информации измерительным приборам;
• подключения систем коммерческого и технического учета электроэнергии;
• питания цепей релейной защиты и автоматики;
• изоляции вторичных цепей от высокого напряжения.

Работа трансформатора основана на принципе электромагнитной индукции. Первичный ток преобразуется во вторичный ток безопасного уровня, пропорциональный значению тока в силовой сети.

Трансформаторы обеспечивают стабильную точность измерений в диапазоне 25–100% номинальной нагрузки и допускают длительную работу при токе до 120% от номинального значения.

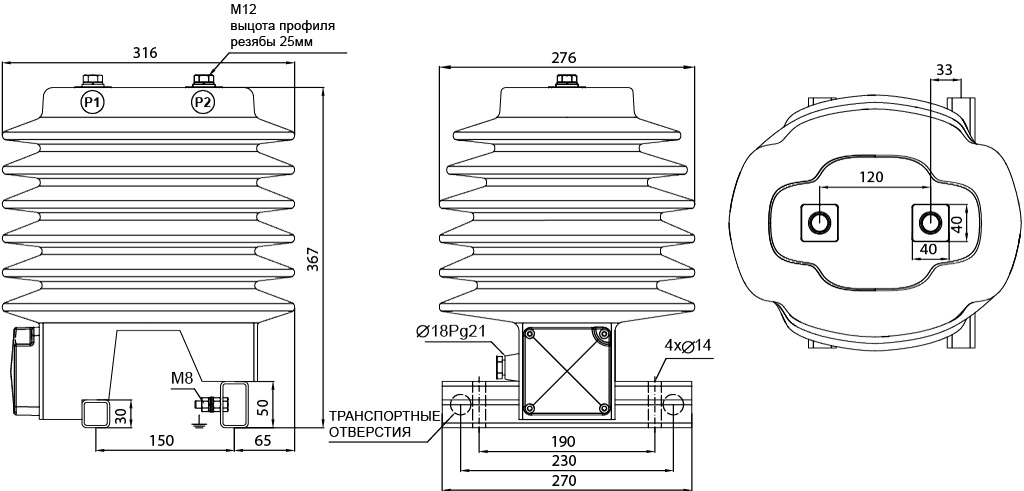

Конструктивные особенности

Трансформаторы CTO 15 выполнены в виде опорной конструкции с литой эпоксидной изоляцией наружного исполнения.

Особенности конструкции:

• одновитковая или многовитковая первичная обмотка;
• возможность переключения на стороне вторичных цепей;
• магнитопроводы из ориентированной электротехнической стали или сплава permalloy;
• до 4 вторичных сердечников для измерения и защиты;
• герметичный клеммный отсек с возможностью пломбирования;
• высокая устойчивость к ультрафиолету, влаге и атмосферным воздействиям;
• эпоксидное литье одновременно выполняет функции изоляции и несущего корпуса;
• монтаж в вертикальном положении на опорную плиту;
• возможность изготовления адаптационных плит для замены устаревших трансформаторов.

Путь утечки составляет 750 мм, что соответствует:

• степени загрязнения III — 25 мм/кВ для 25 кВ;
• степени загрязнения IV — 31 мм/кВ для 17,5 кВ.

Условия эксплуатации

Трансформаторы CTO 15 предназначены для эксплуатации:

• в открытых распределительных устройствах (ОРУ);
• в климатических условиях наружной установки;
• при воздействии влаги, пыли, ультрафиолета и перепадов температуры;
• в сетях переменного тока 50/60 Гц.

Конструкция обеспечивает надежную работу в тяжелых эксплуатационных условиях энергетических объектов.

Монтаж и подключение

• крепление через опорную плиту четырьмя болтами М12;
• первичные выводы оснащены болтами М12;
• подключение вторичных цепей через клеммник под пломбируемым кожухом;
• допускается использование кабельных наконечников различного типа;
• комплект поставки включает перемычки и элементы заземления;
• возможна поставка на специальных монтажных плитах под замену существующего оборудования.

Соответствие стандартам

Трансформаторы CTO 15 прошли испытания в соответствии со стандартами:

• IEC 61869-1
• IEC 61869-2
• ГОСТ 1516.3-96
• ГОСТ 7746-2001

По запросу предоставляются официальные протоколы испытаний и подтверждение характеристик.

Область применения

Трансформаторы CTO 15 применяются:

• на подстанциях 6–24 кВ;
• в открытых распределительных устройствах;
• в системах коммерческого учета электроэнергии;
• в цепях релейной защиты и автоматики;
• на промышленных и энергетических объектах;
• при модернизации и замене устаревших трансформаторов тока.
