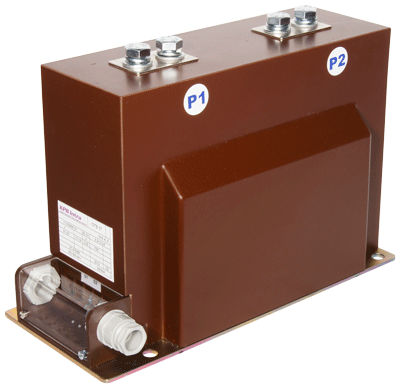

Трансформатор тока CTS 12 S
Трансформатор тока CTS 12 S предназначен для измерения электрического тока и работы в цепях релейной защиты в распределительных устройствах внутренней установки классов У3 и УХЛ2. Применяется в системах учета электроэнергии, автоматизации и защиты электроустановок среднего и высокого напряжения.
Модель CTS 12 S обеспечивает преобразование первичного тока во вторичный стандартного значения 1 А или 5 А с возможностью комбинированного исполнения, что позволяет адаптировать трансформатор под различные схемы учета и защиты.
Основные характеристики
Трансформатор выпускается с широким выбором параметров точности и назначения:
классы точности для измерительных цепей: 0,2; 0,2S; 0,5; 0,5S; 1; 3
классы точности для цепей защиты: 5P; 10P; PX
диапазон точности: 25–100% номинальной нагрузки
допустимый рабочий ток: до 120% Iном (возможны исполнения до 200% по заказу)

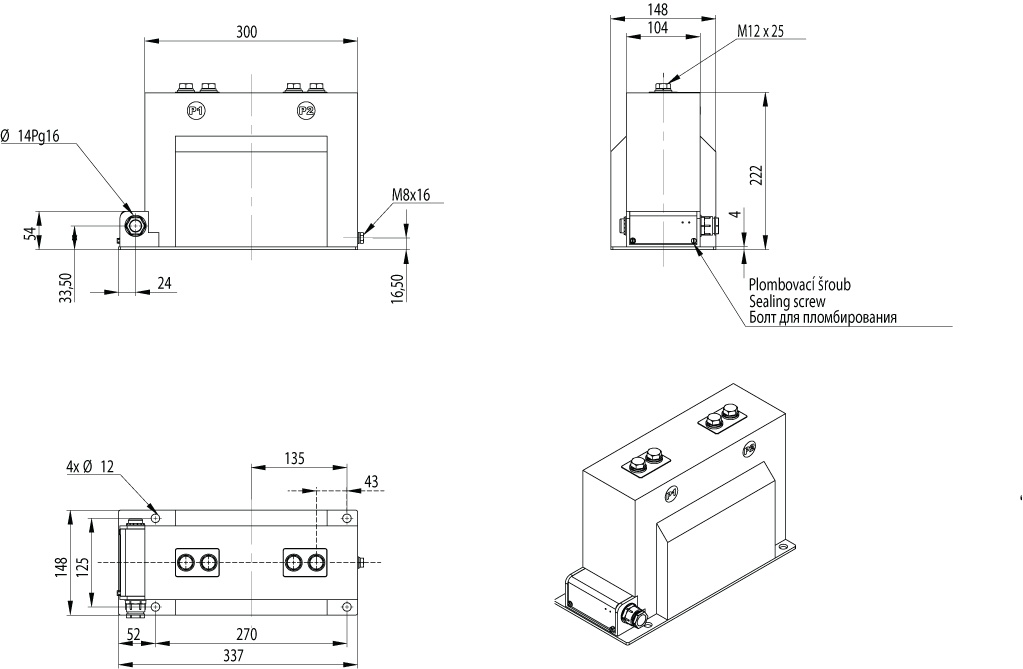

Конструкция и особенности
Трансформатор CTS 12 S может быть выполнен с одновитковой или многовитковой первичной обмоткой. Конструкция предусматривает возможность переключения как со стороны вторичной, так и первичной обмотки, что упрощает монтаж и настройку оборудования.
Основные конструктивные особенности:
- магнитопровод из ориентированной электротехнической стали или пермаллоя
- 1–3 магнитных сердечника в зависимости от требований
- полное эпоксидное заливание для высокой механической и электрической прочности
- любое монтажное положение
- крепление через опорную плиту с четырьмя болтами
- первичные выводы с винтовыми зажимами М12
- вторичные клеммы с защитным кожухом и возможностью пломбирования
Преимущества CTS 12 S
- высокая точность измерений и стабильность характеристик
- надежная работа в системах релейной защиты
- усиленная эпоксидная изоляция
- удобный монтаж и совместимость с различными КРУ
- возможность замены устаревших моделей без доработки конструкции
Область применения
- распределительные устройства среднего и высокого напряжения
- системы коммерческого и технического учета электроэнергии
- релейная защита и автоматика
- промышленные и энергетические объекты
Совместимость и замена аналогов
CTS 12 S может поставляться с адаптированными опорными плитами для замены трансформаторов других производителей с сохранением монтажных размеров и присоединительных параметров.
Стандарты и испытания
Трансформатор соответствует международным и национальным стандартам:
IEC 61869-1, IEC 61869-2, IEC 61243-5, IEC 60068-2-11, ГОСТ 7746-2001, ГОСТ 1516.3-96.
