CTS 12.09.L

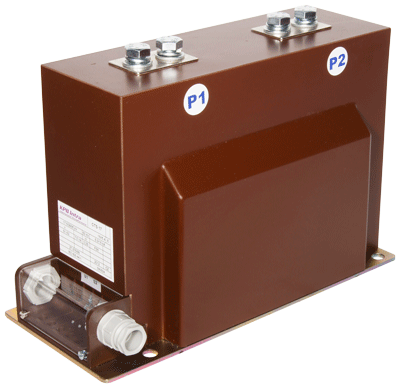

Трансформаторы тока CTS 12.09.L

Трансформаторы тока CTS 12.09.L — это опорные измерительные трансформаторы, предназначенные для применения в распределительных устройствах высокого напряжения внутренней установки (У3 и УХЛ2). Они используются для измерения, коммерческого учета электроэнергии и работы устройств релейной защиты и автоматики.

Увеличенные габариты исполнения CTS 12.09.L позволяют обеспечить повышенные требования к параметрам оборудования, включая повышенную термическую и динамическую стойкость, увеличенную мощность вторичных обмоток и расширенные возможности по перегрузке.

Основные характеристики

• номинальный первичный ток: 5 – 1750 А
• номинальный вторичный ток: 1 А или 5 А
• номинальное напряжение: 10 кВ
• наибольшее рабочее напряжение: 12 кВ
• номинальная частота: 50 / 60 Гц
• количество вторичных обмоток: от 1 до 6
• классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3
• классы точности (защита): 5P; 10P; PX
• номинальная нагрузка: 1 – 60 В·А
• коэффициент безопасности (измерение): 5; 10
• предельная кратность (защита): 2 – 30
• ток термической стойкости (Ith): до 80 кА / 1 с (31,5 кА / 3 с)
• ток динамической стойкости (Idyn): до 200 кА
• масса: до 25 кг

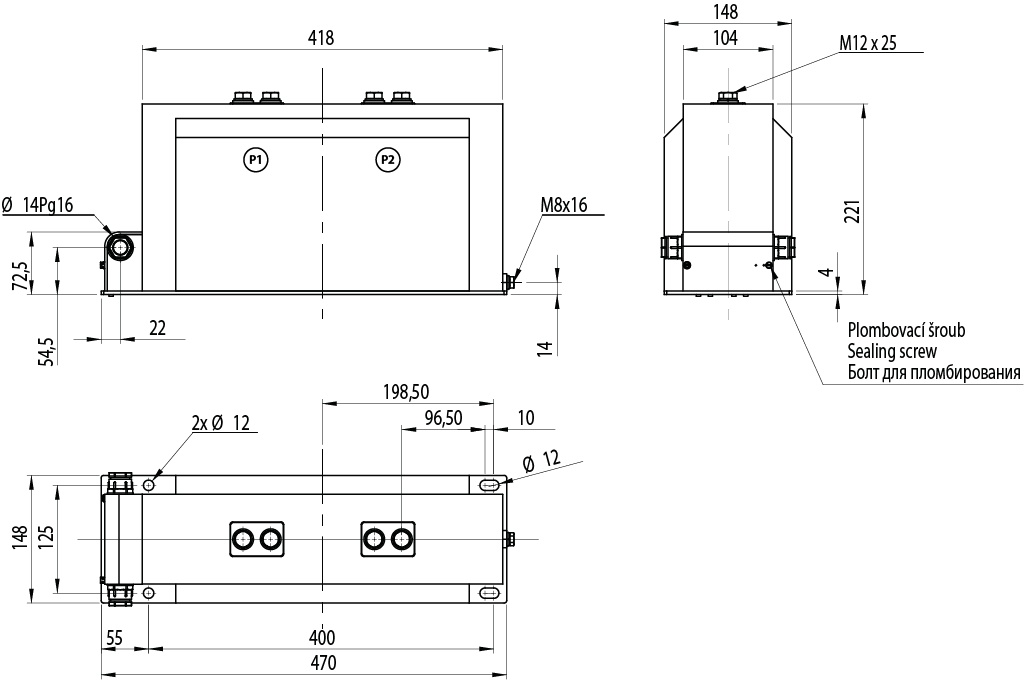

• габаритные размеры: 470 × 148 × 222 мм
• средний срок службы: 30 лет
• наработка на отказ: 262 800 часов

Назначение и принцип работы

CTS 12.09.L преобразуют первичный ток высокого напряжения в стандартный вторичный сигнал (1 А или 5 А), обеспечивая:

• точный коммерческий и технический учет электроэнергии;
• надежную работу релейной защиты и автоматики;
• безопасную гальваническую развязку цепей измерения от высоковольтных сетей.

Конструктивные особенности

• опорное исполнение для установки в КРУ;
• одновитковая или многовитковая первичная обмотка;
• возможность переключения как на вторичной, так и на первичной стороне;
• магнитопровод из ориентированной электротехнической стали или сплава permalloy;
• количество сердечников: от 1 до 6 (по заказу);
• полностью залитая эпоксидная изоляция, обеспечивающая защиту от влаги, УФ-излучения и механических воздействий;
• герметичный клеммный блок с возможностью пломбирования;
• комплект перемычек и элементов заземления в клеммной коробке.

Монтаж и подключение

• любое монтажное положение;
• крепление через четыре болта к опорной плите;
• первичные выводы под винты М12;
• вторичные подключения через кабельные наконечники;
• обязательное исключение механических напряжений на вводах при монтаже.

Область применения

• распределительные устройства 6–12 кВ;
• комплектные распределительные устройства (КРУ);
• системы коммерческого и технического учета электроэнергии;
• цепи релейной защиты и автоматики;
• промышленные и энергетические подстанции.

Соответствие стандартам

• IEC 61869-1
• IEC 61869-2
• ГОСТ 7746
