CTS 12 L

Трансформатор тока

5 - 3200 А до 4 обмоток вес 29 кг габарит 392х148х222

Высокая точность измерений
Надежная литая изоляция
Долгий срок службы
Соответствие ГОСТ

Запросить КП Опросный лист

10+ лет опыта

200+ реализованных проектов

Поставки по всей России

Официальная гарантия

Сертификация ГОСТ и ТР ТС

Опорный трансформатор тока CTS 12 L

Опорные трансформаторы тока CTS 12 L предназначены для применения в цепях измерения и релейной защиты в распределительных системах внутренней установки классов У3 и УХЛ2. Они используются в электроустановках среднего напряжения для точного преобразования тока и надежной работы защитных и учетных систем.

Увеличенные габариты серии CTS 12 L позволяют реализовать повышенные требования к оборудованию, включая высокую термическую и электродинамическую стойкость при коротких замыканиях, увеличенную мощность и повышенные значения токов перегрузки.

Основные характеристики

диапазон первичного тока: 5 – 3200 А

количество вторичных обмоток: до 4-х

вторичный ток: 1 А или 5 А (возможна комбинация)

классы точности измерительных цепей: 0,2; 0,2S; 0,5; 0,5S; 1; 3

классы точности защитных цепей: 5P; 10P; PX

точность в диапазоне нагрузки: 25–100% номинальной

допустимый рабочий ток: до 120% Iном (по заказу до 200%)

Конструктивные особенности

Трансформаторы CTS 12 L могут выполняться с одно- или многовитковой первичной обмоткой, что обеспечивает гибкость применения под различные схемы включения.

Конструкция включает:

возможность переключения со стороны первичной и вторичной обмотки
простое переключение первичной цепи с помощью перемычек и винтов М8
магнитопровод из ориентированной электротехнической стали или пермаллоя
от 1 до 4 магнитных сердечников (по требованиям заказчика)
полное эпоксидное заливание активных частей для изоляции и механической прочности

Монтаж и подключение

любое монтажное положение
крепление на опорной плите через 4 болта
первичные клеммы с винтовыми соединениями М12
вторичные выводы с применением кабельных наконечников
клеммник с защитным кожухом и возможностью пломбирования
комплект поставки включает перемычки, винты заземления и закорачивания

Замена и совместимость

CTS 12 L может поставляться на адаптированных опорных плитах с сохранением монтажных размеров, что позволяет использовать трансформаторы для замены устаревших моделей различных производителей без изменения конструкции распределительного устройства.

Область применения

распределительные устройства 6–10 кВ
системы коммерческого и технического учета электроэнергии
цепи релейной защиты и автоматики
промышленные и энергетические объекты

Стандарты и испытания

Трансформаторы CTS 12 L прошли испытания в соответствии с:
IEC 61869-1, IEC 61869-2
По запросу предоставляется официальное подтверждение результатов испытаний.

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.

Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2500
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	от 1 до 3
Номинальный ток термической стойкости, Ith:	макс 80 кА/1с (31,5 кА/3с)
Номинальный ток динамической, Idyn:	макс 200 кА
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPY; TPZ; PX; TPX
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 60
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	5, 10
Масса, кг, не более	29

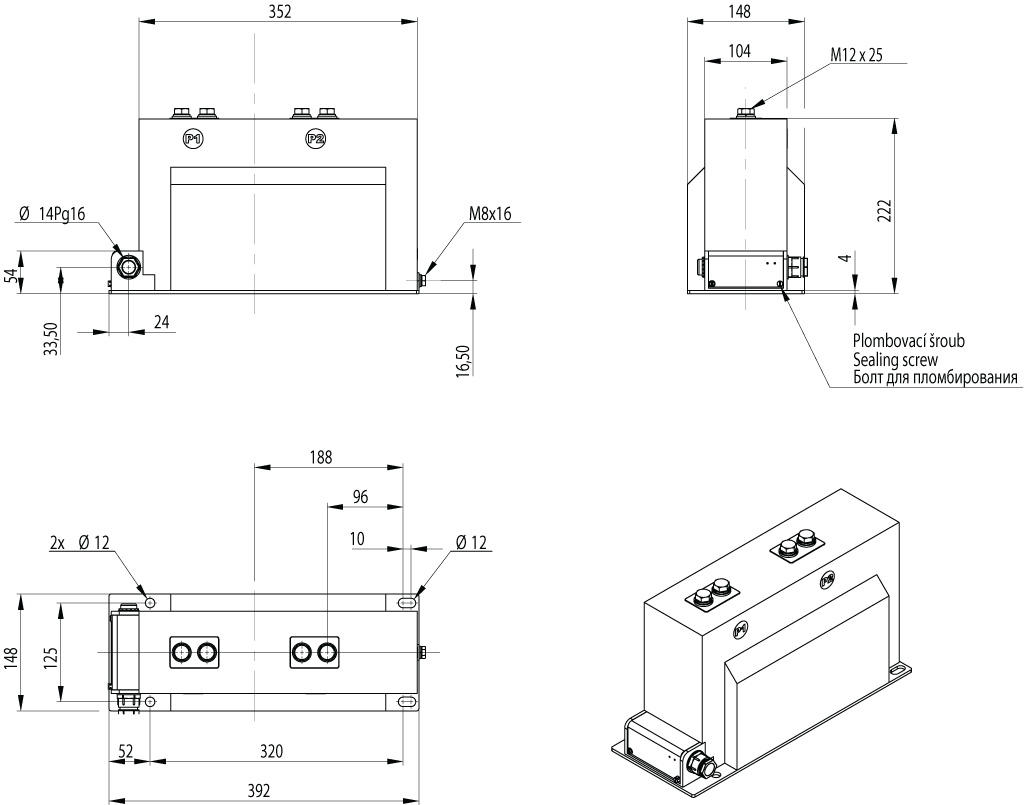

Габаритные размеры, (ДхШхВ)	392×148×222
Средняя наработка до отказа, ч	262 800
Средний срок службы, лет	30
