CTS 12 LW

Трансформатор тока

5 - 1750 А до 4 обмоток вес 29 кг габарит 392х148х247

Высокая точность измерений
Надежная литая изоляция
Долгий срок службы
Соответствие ГОСТ

Запросить КП Опросный лист

10+ лет опыта

200+ реализованных проектов

Поставки по всей России

Официальная гарантия

Сертификация ГОСТ и ТР ТС

Опорный трансформатор тока CTS 12 LW

Опорные трансформаторы тока CTS 12 LW предназначены для применения в цепях измерения и релейной защиты в распределительных устройствах внутренней установки классов У3 и УХЛ2. Используются в электроустановках среднего напряжения для точного преобразования тока, обеспечения надежной работы систем учета электроэнергии, релейной защиты и автоматики.

Модель CTS 12 LW отличается увеличенными габаритами и повышенной электрической прочностью, что позволяет выдерживать высокие токи короткого замыкания и значительные термические и электродинамические нагрузки. Это обеспечивает стабильную работу оборудования в условиях интенсивной эксплуатации и повышенных требований к надежности.

Трансформаторы CTS 12 LW могут оснащаться встроенным емкостным делителем, что расширяет функциональность и делает возможным применение в современных распределительных устройствах среднего напряжения.

Основные характеристики

диапазон первичного тока: до 1750 А

количество вторичных обмоток: до 4-х

вторичный ток: 1 А или 5 А (возможна комбинация)

классы точности измерительных цепей: 0,2S; 0,2; 0,5S; 0,5; 1; 3

классы точности защитных цепей: 5P; 10P

классы точности по IEC 61869-2: 5PR; 10PR; PX; TPX; TPY; TPZ

номинальная нагрузка: 1–60 В·А (cos φ = 0,8)

масса: не более 29 кг

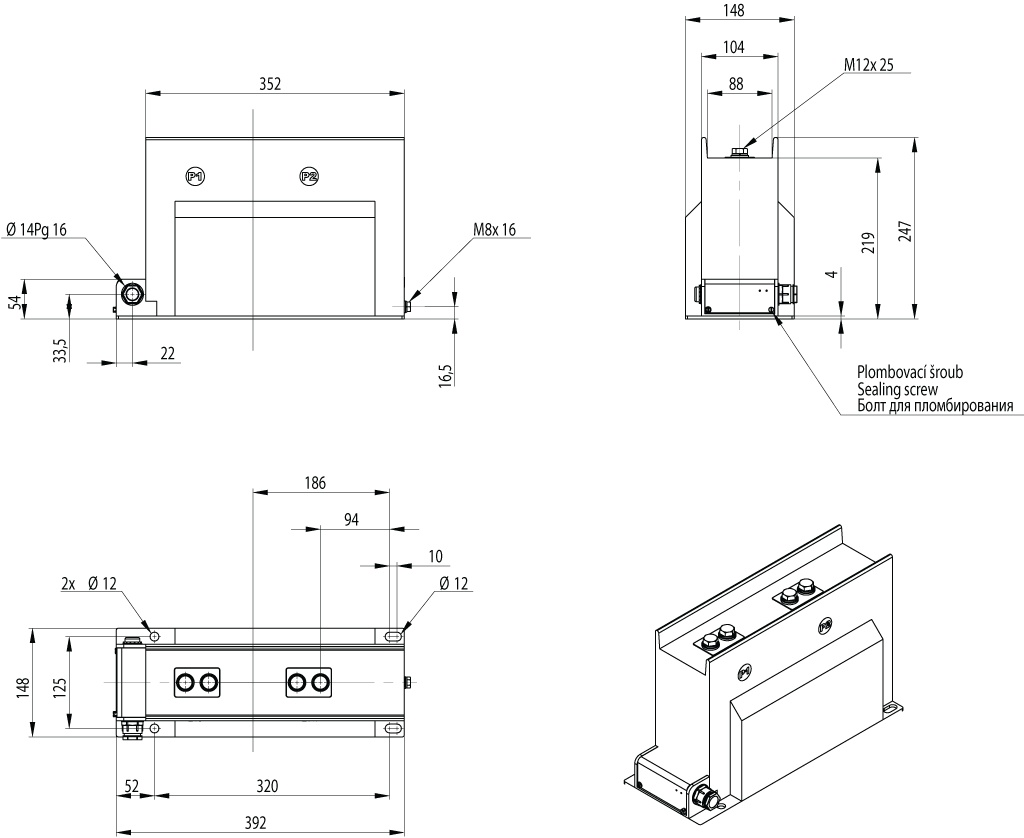

габариты (Д×Ш×В): 392 × 148 × 222 мм

Конструктивные особенности

Трансформаторы CTS 12 LW выполнены в опорном исполнении с литой эпоксидной изоляцией, обеспечивающей высокую механическую прочность и надежную электрическую защиту.

Конструкция включает:

возможность исполнения с 1–4 вторичными обмотками
магнитопроводы из высококачественной электротехнической стали
повышенную стойкость к токам короткого замыкания
оптимизированную конструкцию для увеличенной термической устойчивости
полностью герметизированный литой корпус

Монтаж и подключение

установка в любом монтажном положении
крепление на опорной плите
первичные и вторичные выводы с винтовыми соединениями
удобное подключение измерительных и защитных цепей
конструкция, рассчитанная на эксплуатацию в РУ внутренней установки

Встроенные опции

Модель CTS 12 LW может быть оснащена:

встроенным емкостным делителем напряжения
дополнительными вторичными обмотками по требованию
расширенной конфигурацией по классам точности и нагрузке

Область применения

распределительные устройства среднего напряжения 6–10 кВ
системы коммерческого и технического учета электроэнергии
цепи релейной защиты и автоматики
промышленные и энергетические объекты
подстанции и распределительные пункты

Стандарты и испытания

Трансформаторы CTS 12 LW соответствуют требованиям:

IEC 61869-1
IEC 61869-2
ГОСТ 7746

По запросу предоставляется документация по результатам типовых и приемо-сдаточных испытаний.

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.

Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 1750
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	от 1 до 4
Номинальный ток термической стойкости, Ith:	макс 80 кА/1с (31,5 кА/3с)
Номинальный ток динамической, Idyn:	макс 200 кА
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPY; TPZ; PX; TPX
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 60
Номинальная предельная кратность вторичных обмоток для защиты Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	5, 10
Масса, кг, не более	29
Габаритные размеры, (ДхШхВ)	392×148×222
Средняя наработка до отказа, ч	262 800
Средний срок службы, лет	30
