Опорный трансформатор тока CTS 12 SW
Опорные трансформаторы тока CTS 12 SW предназначены для применения в цепях измерения и релейной защиты в распределительных устройствах внутренней установки классов У3 и УХЛ2. Используются в электроустановках среднего напряжения для точного преобразования тока и обеспечения надежной работы систем учета, защиты и автоматики.
Модель CTS 12 SW отличается расширенной функциональностью и может быть оснащена встроенным емкостным делителем, что расширяет возможности применения в современных распределительных устройствах.
Трансформаторы CTS 12 SW являются полным функциональным и монтажным аналогом трансформаторов тока производства ABB типа TPU 40.23, что позволяет использовать их для замены без изменения конструкции распределительного устройства.
Основные характеристики
диапазон первичного тока: до 2500 А
количество вторичных обмоток: до 4-х
вторичный ток: 1 А или 5 А (с возможностью комбинирования)
классы точности измерительных цепей: 0,2S; 0,2; 0,5S; 0,5; 1; 3
классы точности защитных цепей: 5P; 10P
классы точности по IEC 61869-2: 5PR; 10PR; PX; TPX; TPY; TPZ
номинальная нагрузка: 1–60 В·А (cos φ = 0,8)
масса: не более 20 кг

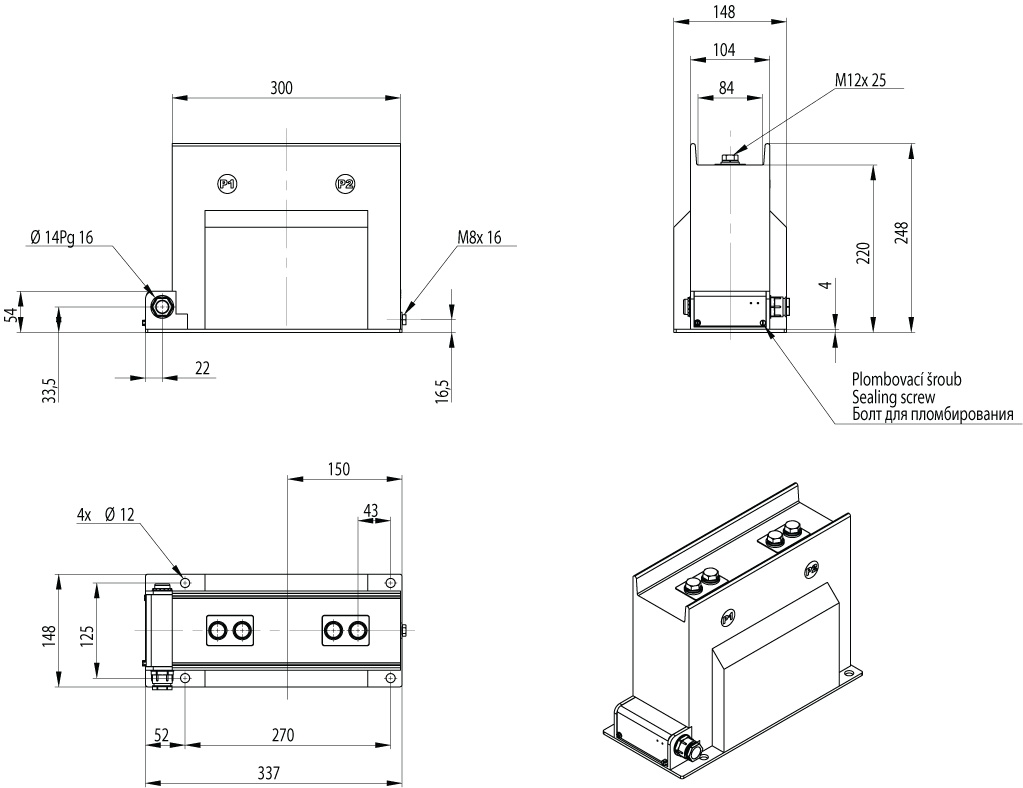

габариты (Д×Ш×В): 337 × 148 × 248 мм
Конструктивные особенности
Трансформаторы CTS 12 SW выполняются с одно- или многовитковой первичной обмоткой, обеспечивая универсальность применения в различных схемах включения.
Конструкция включает:
- возможность переключения первичной и вторичной обмоток
- первичное переключение с помощью перемычек и винтов М8
- магнитопровод из электротехнической стали или пермаллоя
- до 3 магнитных сердечников по требованию
- полное эпоксидное заливание активной части
Монтаж и подключение
- любое монтажное положение
- крепление на опорной плите (4 болта)
- первичные клеммы с винтовыми соединениями М12
- подключение вторичных цепей через кабельные наконечники
- клеммник с защитным кожухом и возможностью пломбирования
- комплект поставки включает перемычки, винты заземления и закорачивания
Замена и совместимость
CTS 12 SW может поставляться на адаптированных опорных плитах с сохранением монтажных размеров, что позволяет использовать трансформаторы для замены оборудования различных производителей без изменения конструкции распределительного устройства.
Область применения
- распределительные устройства 6–10 кВ
- системы коммерческого и технического учета электроэнергии
- цепи релейной защиты и автоматики
- промышленные и энергетические объекты
Стандарты и испытания
Трансформаторы CTS 12 SW соответствуют требованиям:
- IEC 61869-1
- IEC 61869-2
- ГОСТ 7746
По запросу предоставляется подтверждение результатов испытаний.
