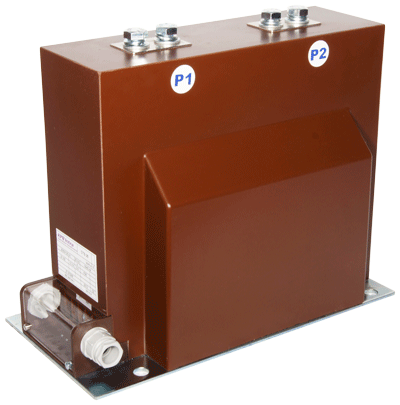

Трансформатор тока CTS 25

Трансформаторы тока CTS 25 — это опорные измерительные трансформаторы внутренней установки, предназначенные для передачи сигнала измерительной информации в цепи измерения, коммерческого учета электроэнергии, релейной защиты, автоматики и управления. Трансформаторы применяются в распределительных устройствах среднего напряжения внутренней установки классов У3 и УХЛ2.

Изделия рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с номинальным напряжением 20 кВ и наибольшим рабочим напряжением 24 кВ.

Основные характеристики

номинальное напряжение: 20 кВ
наибольшее рабочее напряжение: 24 кВ
номинальный первичный ток: 5 – 3200 А
номинальный вторичный ток: 1 А или 5 А
количество вторичных обмоток: от 1 до 4
классы точности: 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5P; 10P; PX
ток термической стойкости: до 80 кА / 1 с
ток динамической стойкости: до 200 кА
масса: до 28 кг

Назначение и принцип работы

Трансформатор CTS 25 работает на основе электромагнитной индукции, преобразуя первичный ток высокого напряжения в пропорциональный вторичный ток стандартного значения 1 А или 5 А.

Это обеспечивает:

• точный коммерческий и технический учет электроэнергии
• корректную работу устройств релейной защиты
• безопасное подключение измерительных приборов и цепей автоматики

Трансформаторы сохраняют заявленный класс точности в диапазоне 25–100% номинальной нагрузки. Максимальный рабочий ток составляет 120% от номинального, а по согласованию возможно изготовление исполнения до 200% IN.

Конструктивные особенности

CTS 25 выполняется с одновитковой или многовитковой первичной обмоткой. Конструкция трансформатора позволяет производить переключение как на стороне вторичной, так и на стороне первичной обмотки. Переключение по первичной стороне осуществляется при помощи двух перемычек и винтов М8, входящих в комплект поставки.

Особенности конструкции:

• до 4 вторичных обмоток
• магнитопроводы из ориентированной электротехнической стали или сплава permalloy
• высокая механическая и термическая стойкость
• возможность эксплуатации в любом монтажном положении
• стабильные метрологические характеристики
• исполнение для сложных схем измерения и защиты

Все активные части трансформатора залиты эпоксидным компаундом, который одновременно выполняет функции:

• основной электрической изоляции
• механической прочности
• защиты от влаги и внешних воздействий

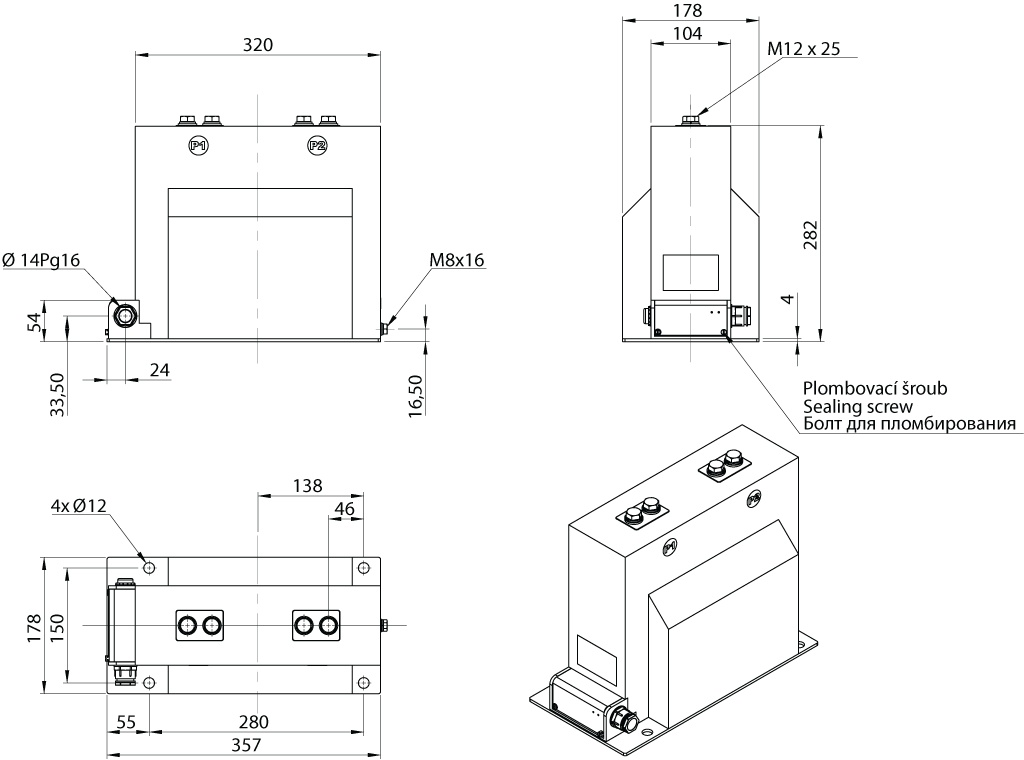

Монтаж и подключение

• крепление через четыре отверстия в опорной плите
• клеммы первичной обмотки с винтами М12
• подключение вторичных цепей через клеммный блок
• клеммник оснащен защитным пломбируемым кожухом
• в комплект входят перемычки и элементы заземления/закорачивания

Для распределительных устройств типа «VH-IRODEL» возможно исполнение со специальной эпоксидной надставкой, пальцем и адаптированной опорной плитой.

Замена существующих трансформаторов

Для модернизации распределительных устройств CTS 25 могут поставляться на специально изготовленных опорных плитах с монтажными размерами, аналогичными трансформаторам других производителей, что существенно упрощает замену оборудования без переделки ячеек.

Условия эксплуатации

климатическое исполнение: У3, УХЛ2
тип установки: внутренний
частота сети: 50 / 60 Гц

Соответствие стандартам

Трансформаторы CTS 25 прошли испытания в соответствии со стандартами:

IEC 61869-1
IEC 61869-2
IEC 60068-2-11
IEC 61243-5
IEC 60071-1

По запросу предоставляется официальное подтверждение результатов испытаний.

Область применения

• комплектные распределительные устройства 20–24 кВ
• подстанции промышленных предприятий
• энергетические объекты
• системы коммерческого учета электроэнергии
• цепи релейной защиты, автоматики и сигнализации
