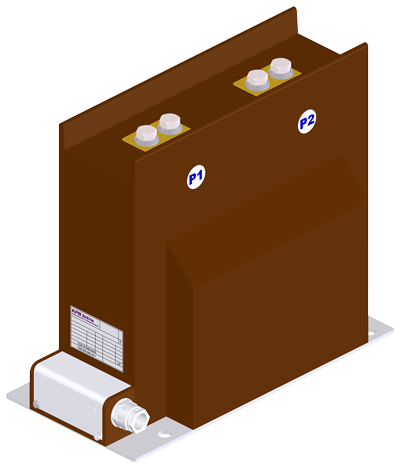

CTS 25 SW

Трансформатор тока

5 - 2500 А до 4 обмоток вес 30 кг габарит 373х178х308

Высокая точность измерений
Надежная литая изоляция
Долгий срок службы
Соответствие ГОСТ

Запросить КП Опросный лист

10+ лет опыта

200+ реализованных проектов

Поставки по всей России

Официальная гарантия

Сертификация ГОСТ и ТР ТС

Трансформатор тока CTS 25 SW

Опорные трансформаторы тока CTS 25 SW предназначены для применения в цепях измерения и релейной защиты в распределительных системах внутренней установки классов У3 и УХЛ2. Используются в электроустановках среднего напряжения для точного преобразования тока и обеспечения надежной работы систем учета, защиты и автоматики.

Модель CTS 25.SW обеспечивает расширенные функциональные возможности и высокую надежность при эксплуатации в условиях повышенных нагрузок.

Основные характеристики

диапазон первичного тока: до 2500 А

количество вторичных обмоток: до 4-х

вторичный ток: 1 А или 5 А (с возможностью комбинирования)

классы точности измерительных цепей: 0,2; 0,2S; 0,5; 0,5S; 1; 3

классы точности защитных цепей: 5P; 10P; PX

точность в диапазоне нагрузки: 25–100% номинальной

максимальный рабочий ток: 120% Iном (по согласованию до 200%)

Конструктивные особенности

Трансформаторы CTS 25 SW выполняются как устройства с одно- или многовитковой первичной обмоткой, что обеспечивает гибкость применения в различных схемах включения.

Конструкция включает:

возможность переключения со стороны первичной и вторичной обмотки
переключение первичной цепи с помощью двух перемычек и винтов М8
магнитопровод из ориентированной электротехнической стали или сплава пермаллой
от 1 до 4 магнитных сердечников в зависимости от требований заказчика
полное эпоксидное заливание активных частей для электроизоляции и механической прочности

Монтаж и подключение

любое монтажное положение
крепление на опорной плите через 4 болта
первичные клеммы с винтовыми соединениями М12
подключение вторичных цепей через кабельные наконечники
клеммник вторичной обмотки с защитным кожухом и возможностью пломбирования
комплект поставки включает перемычки, винты заземления и закорачивания

Замена и совместимость

CTS 25.SW может поставляться на специально подготовленных опорных плитах с сохранением монтажных размеров, что позволяет использовать трансформаторы для замены устаревших моделей различных производителей без изменения конструкции распределительного устройства.

Область применения

распределительные устройства 6–10 кВ
системы коммерческого и технического учета электроэнергии
цепи релейной защиты и автоматики
промышленные и энергетические объекты

Стандарты и испытания

Трансформаторы CTS 25 SW прошли испытания в соответствии с:
IEC 61869-1, IEC 61869-2
По запросу предоставляется официальное подтверждение результатов испытаний.

Технические характеристики

Номинальное напряжение, кВ	20
Наибольшее рабочее напряжение, кВ	24
Номинальный первичный ток, А	от 5 до 3200
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	от 1 до 4
Номинальный ток термической стойкости, Ith:	макс 80 кА/1с (31,5 кА/3с)
Номинальный ток динамической, Idyn:	макс 200 кА
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPY; TPZ; PX; TPX
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 60
Номинальная предельная кратность вторичных обмоток для защиты, Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	5, 10
Масса, кг, не более	30
Габаритные размеры, (ДхШхВ)	373×178×308
Средняя наработка до отказа, ч	262 800
Средний срок службы, лет	30

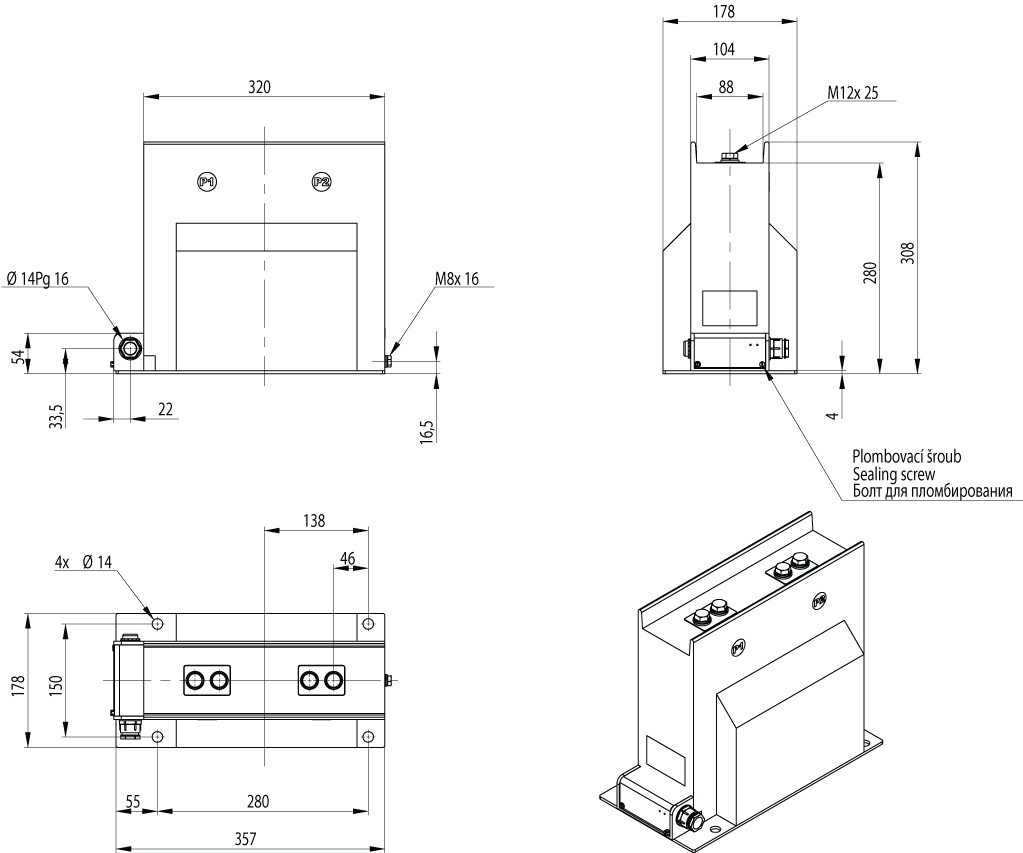

Чертежи

Просмотр
